3.3

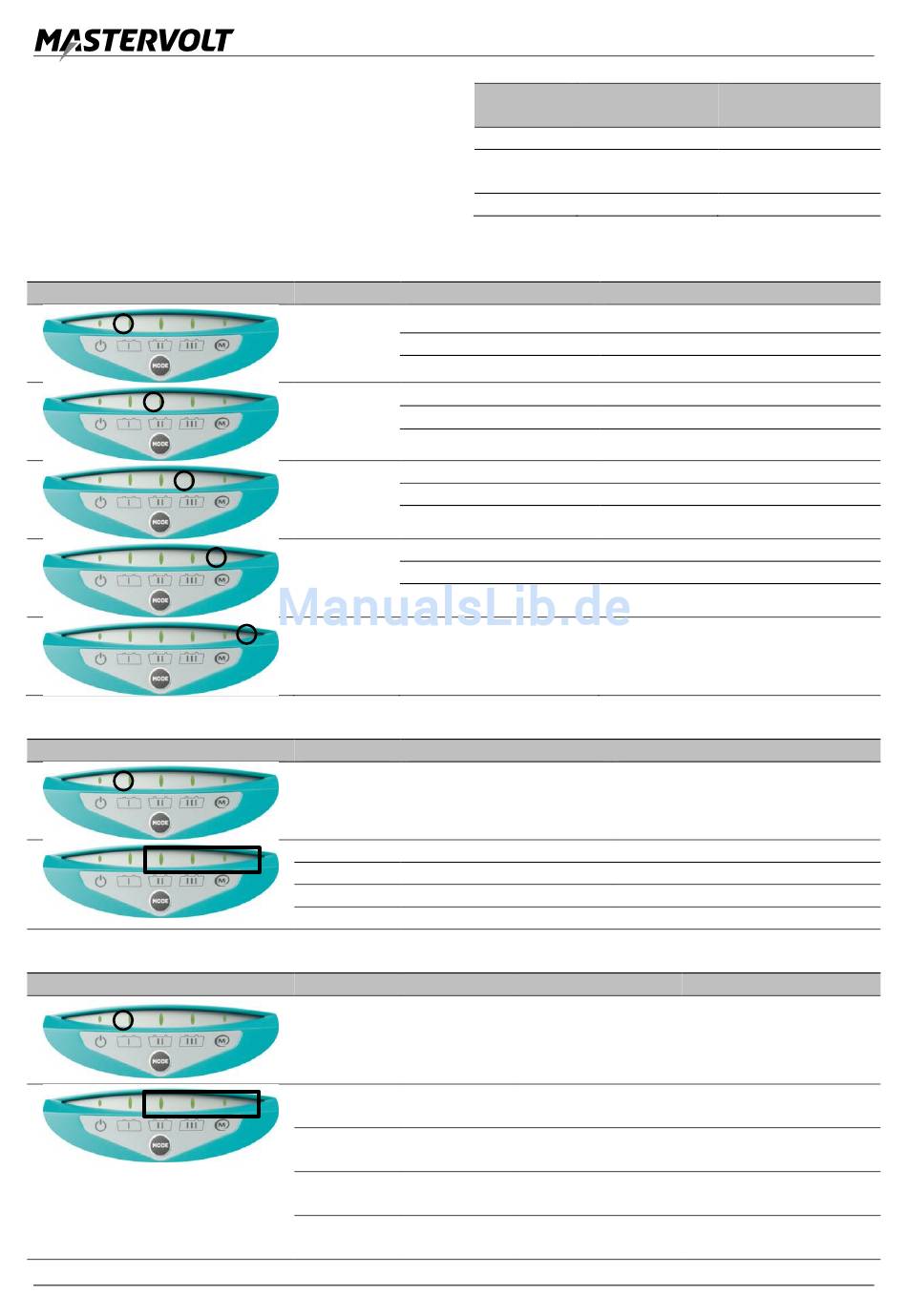

STATUSANZEIGE

Die Statusanzeige besteht aus einem dreistufigen Menü.
Für die Navigation im Menü drücken Sie kurz auf MODE.
Nach jeder Betätigung von MODE wird die nächste
Menüebene angezeigt. Die Farbe der MODE LED zeigt
die aktuell sichtbare Ebene an.
3.3.1 Status
Anzeige
3.3.2

Ausgangsleistung

Anzeige
3.3.3 Fehler
Fehler
LED Zustand
Dauerhaft grün
MODUS
Dauerhaft rot
Schnell rot blinkend
Mittelschnell grün blinkend
Langsam grün blinkend
Batterie I
Dauerhaft grün
Mittelschnell grün blinkend
Langsam grün blinkend
Batterie II
Dauerhaft grün
Mittelschnell grün blinkend
Langsam grün blinkend
Batterie III
Dauerhaft grün
MasterBus Grün blinkend
LED Zustand
MODUS Dauerhaft orange
Batterie I Dauerhaft orange
Batterie II Dauerhaft orange
Batterie III Dauerhaft orange
MasterBus Dauerhaft orange
LED Zustand
Schnell rot
MODUS
blinkend
Schnell rot
Batterie I
blinkend
Schnell rot
Batterie II
blinkend
Schnell rot
Batterie III
blinkend
Schnell rot
MasterBus
blinkend
Menü MODE
Farbe
Level 1 Grün
Level 2 Orange
Level 3 Rot
Bedeutung
ChargeMaster Plus ein
ChargeMaster Plus Standby
Fehler, ins Fehler-Menü navigieren
Batterie in Bulk-Phase
Batterie in Absorptionsphase
Batterie in Float-Phase
Batterie in Bulk-Phase
Batterie in Absorptionsphase
Batterie in Float-Phase
Batterie in Bulk-Phase
Batterie in Absorptionsphase
Batterie in Float-Phase
MasterBus-Kommunikation
Bedeutung
Ausgangsleistungs-Menü
Gesamt-Ausgangsleistung 0-25 %
Gesamt-Ausgangsleistung 26-50%
Gesamt-Ausgangsleistung 51-75%
Gesamt-Ausgangsleistung 76-100%
Bedeutung
Fehler-Menü
Verpolt
AC-Fehler
DC-Fehler
Fehler Temp.sensor
LED- Bedeutung
Status-Menü
Ausgangsleistungs-
Menü
Fehler-Menü
Was ist zu tun?
Batterieanschlüsse prüfen
AC-Spannung/Frequenz
prüfen
Batteriespannung prüfen
Temperatursensor
überprüfen
