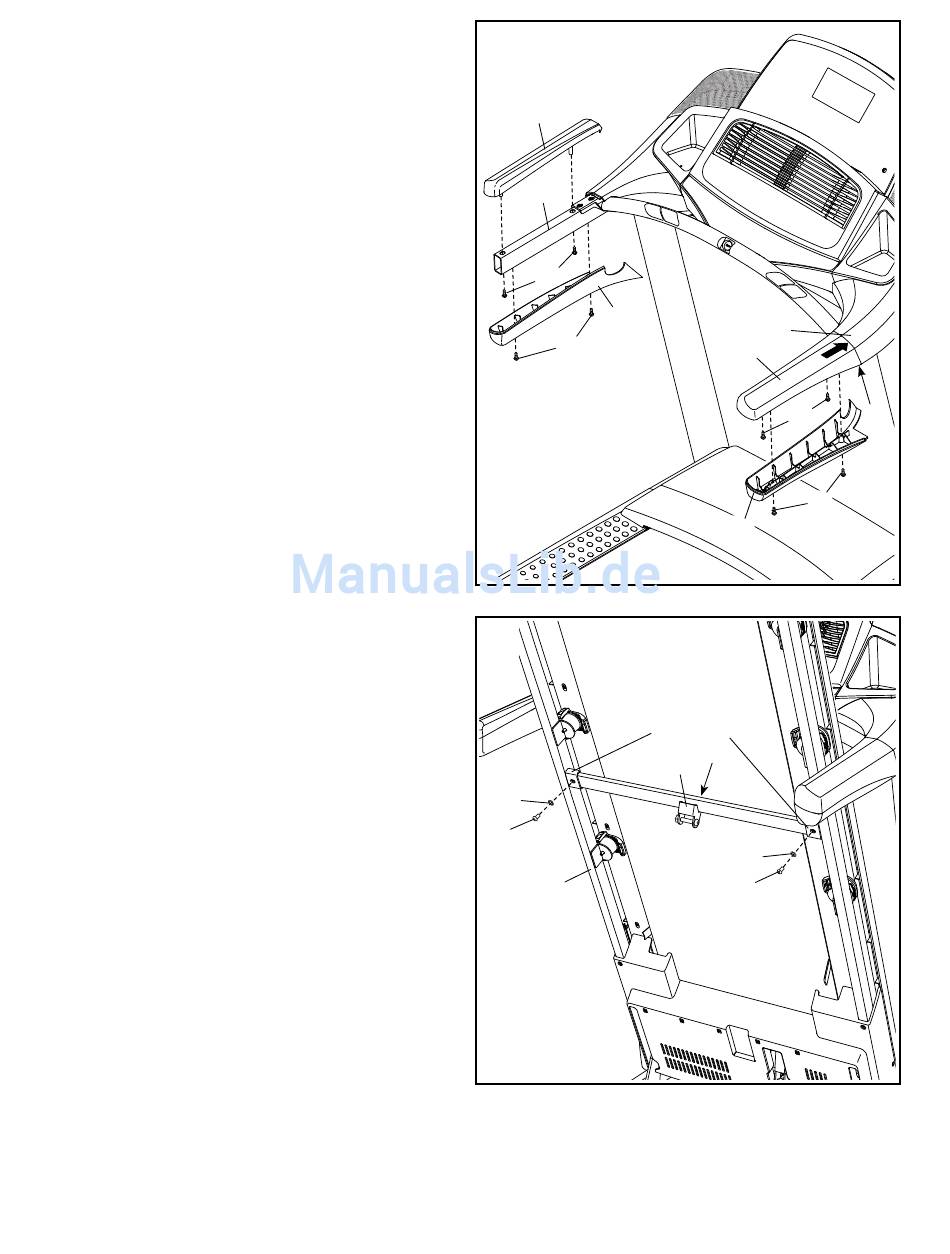

13. Finden Sie die rechte Haltestangenabdeckung
(85). Legen Sie die rechte Haltestangenabde-
ckung auf die rechte Haltestange (86). Drehen
Sie zwei #8 x 3/4" Flachrundkopfschrauben
(14) in den unteren Teil der rechten Haltes-
tangenabdeckung lose ein. Ziehen Sie die
Flachrundkopfschrauben noch nicht vollstän-
dig fest.
Als Nächstes schieben Sie die rechte Haltestan-
genabdeckung (85) so weit nach vorn, bis sie an
die Computereinheit (F) anschlägt. Dann ziehen
Sie die zwei #8 x 3/4" Flachrundkopfschrauben
(14) an. Ziehen Sie die Flachrundkopfschrau-
ben nicht zu fest an.
Dann befestigen Sie die rechte untere
Haltestangenabdeckung (88) mit zwei #8 x 3/4"
Flachrundkopfschrauben (14).
Befestigen Sie die linke Haltestangen-
abdeckung (79) und die linke untere
Haltestangenabdeckung (87) auf die gleiche
Weise.
14. Anmerkung: Wenn das Laufbandgerät auf
einer glatten Fläche montiert wird, rollt es
möglicherweise bei diesem Schritt etwas
nach vorn.
Heben Sie den Rahmen (56) in die aufrechte
Stellung. WICHTIG: Heben Sie den Rahmen
nicht weiter an als zur vertikalen Lage.
Lassen Sie eine zweite Person den Rahmen
halten, bis Schritt 16 vollendet ist.
Entfernen Sie die zwei 5/16" x 3/4" Schrauben
(4) von der Verriegelungsquerstange (41).
Richten Sie die Verriegelungsquerstange (41)
so aus, wie abgebildet. Achten Sie darauf,
dass der Aufkleber mit der Aufschrift „This
side toward belt" (diese Seite zum Laufband)
(L) zum Laufbandgerät hin ausgerichtet ist.
Befestigen Sie die Verriegelungsquerstange
an den Halterungen am Rahmen (56) mit den
zwei 5/16" x 3/4" Schrauben (4) und zwei 5/16"
Zahnscheiben (11).
13
79
86
14
87
14
14
11
4
56
13
F
85
14
14
88
Halterungen
L
41
11
4
86
