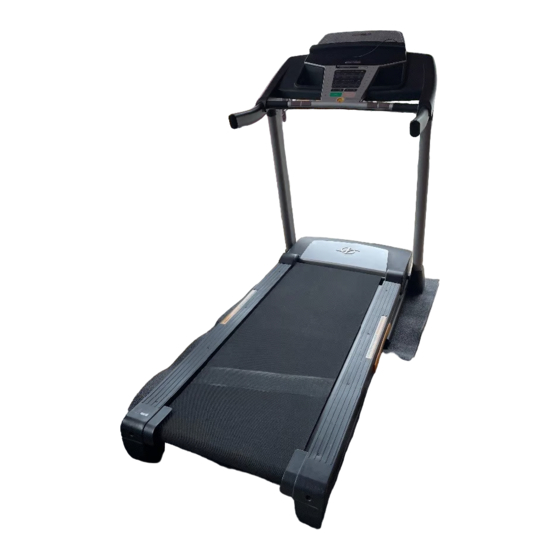

Modell-Nr. NETL10816.0
Serien-Nr.
Notieren Sie die Seriennummer für
späteres Nachschlagen auf der Stelle
oben.
Aufkleber mit
Serien-Nr.
KUNDENDIENST
Wenn Sie Fragen haben oder wenn
Teile fehlen oder beschädigt sind,
kontaktieren Sie den Kundendienst
(siehe Informationen unten), oder
kontaktieren Sie das Geschäft, wo
Sie dieses Produkt gekauft haben.
0800 589 09 88
Mo.–Fr. 12:00–18:00 MEZ
Gratis-Rufnummer
Internetseite:
iconsupport.eu
E-Mail:
csde@iconeurope.com
VORSICHT
Lesen Sie alle Vorsichtsmaßnah-
men und Anleitungen in dieser
Bedienungsanleitung, bevor Sie
dieses Gerät benutzen. Bewahren
Sie diese Bedienungsanleitung
für späteres Nachschlagen auf.
BEDIENUNGSANLEITUNG
iconeurope.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für NordicTrack T 7.0

Inhaltszusammenfassung für NordicTrack T 7.0

  • Seite 1 Modell-Nr. NETL10816.0 Serien-Nr. BEDIENUNGSANLEITUNG Notieren Sie die Seriennummer für späteres Nachschlagen auf der Stelle oben. Aufkleber mit Serien-Nr. KUNDENDIENST Wenn Sie Fragen haben oder wenn Teile fehlen oder beschädigt sind, kontaktieren Sie den Kundendienst (siehe Informationen unten), oder kontaktieren Sie das Geschäft, wo Sie dieses Produkt gekauft haben.
