Modell-Nr. NETL79017.1
Serien-Nr.
Notieren Sie die Seriennummer für
späteres Nachschlagen an der Stelle
oben.
Aufkleber mit
Serien-Nr.
VORSICHT
Lesen Sie alle Vorsichtsmaß-
nahmen und Anweisungen in
dieser Bedienungsanleitung,
bevor Sie dieses Gerät benutzen.
Bewahren Sie diese Bedie-
nungsanleitung für späteres
Nachschlagen auf.
BEDIENUNGSANLEITUNG
iconeurope.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für NordicTrack NETL79017.1
Inhaltszusammenfassung für NordicTrack NETL79017.1
- Seite 1 Modell-Nr. NETL79017.1 Serien-Nr. BEDIENUNGSANLEITUNG Notieren Sie die Seriennummer für späteres Nachschlagen an der Stelle oben. Aufkleber mit Serien-Nr. VORSICHT Lesen Sie alle Vorsichtsmaß- nahmen und Anweisungen in dieser Bedienungsanleitung, bevor Sie dieses Gerät benutzen. Bewahren Sie diese Bedie- nungsanleitung für späteres Nachschlagen auf.
-
Seite 2: Inhaltsverzeichnis
Stelle an. Anmerkung: Die Aufkleber sind nicht unbedingt in tatsächlicher Größe abgebildet. NORDICTRACK und IFIT sind eingetragene Warenzeichen von ICON Health & Fitness, Inc. App Store ist ein Warenzeichen von Apple Inc., das in den USA und in anderen Ländern eingetragen ist. Android und Google Play sind Warenzeichen von Google LLC. -
Seite 3: Wichtige Vorsichtsmassnahmen
WICHTIGE VORSICHTSMASSNAHMEN WARNUNG: Um das Risiko von Verbrennungen, Bränden, Stromschlägen und Verletzungen zu verringern, lesen Sie alle wichtigen Vorsichtsmaßnahmen und Anweisungen in dieser Bedienungsanleitung sowie alle Warnungen, die auf dem Laufbandgerät angebracht wurden, bevor Sie das Laufbandgerät benutzen. ICON übernimmt keine Verantwortung für Verletzungen oder Sachschäden, die durch dieses Produkt oder durch seine Benutzung entstehen. -
Seite 4: Bewahren Sie Diese Anweisungen Auf
UND FEHLERSUCHE auf Seite 26, falls das 24. Versuchen Sie nicht, das Laufbandgerät Laufbandgerät nicht richtig funktioniert.) zu bewegen, bevor es richtig montiert wurde. (Siehe MONTAGE auf Seite 7 und 17. Lesen Sie sinnerfassend über das Notstopp- DAS GERÄT ZUSAMMENKLAPPEN UND verfahren und probieren Sie dieses Verfahren TRANSPORTIEREN auf Seite 25.) Sie müssen aus, bevor Sie das Laufbandgerät benutzen... -
Seite 5: Bevor Sie Anfangen

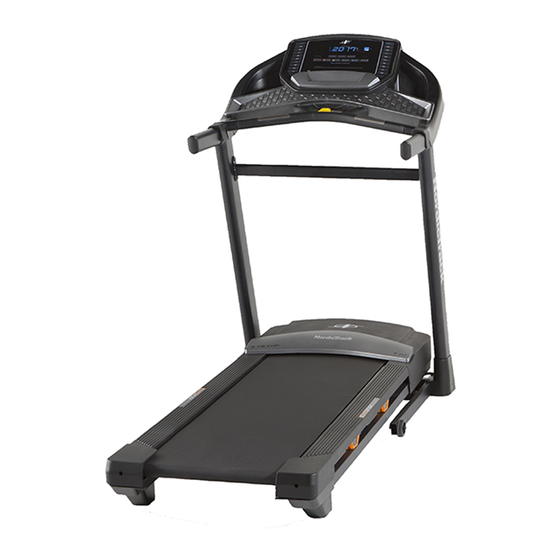

BEVOR SIE ANFANGEN Vielen Dank, dass Sie sich für das neue sehen Sie bitte auf der Vorderseite dieser Bedienungs- NORDICTRACK ® T 7.0 Laufbandgerät entschieden anleitung nach. Damit wir Ihnen besser helfen können, haben. Das T 7.0 Laufbandgerät bietet eine beeindru-... -
Seite 6: Schaubild Zur Identifizierung Der Teile
SCHAUBILD ZUR IDENTIFIZIERUNG DER TEILE Die Abbildungen unten helfen Ihnen bei der Identifi zierung der Kleinteile, die Sie zur Montage brauchen. Die Zahl in Klammern unter jeder Abbildung ist die Kennziffer des Teils, die mit der TEILELISTE am Ende dieser Bedienungsanleitung übereinstimmt. -
Seite 7: Montage
MONTAGE • Die Montage erfordert zwei Personen. • Linke Teile sind mit einem „L“ oder dem Wort „Left“ und rechte Teile mit einem „R“ oder dem • Legen Sie alle Teile auf einer dafür freige- Wort „Right“ markiert. machten Stelle aus und entfernen Sie alle Verpackungsmaterialien. - Seite 8 2. Achten Sie darauf, dass das Netzkabel nicht eingesteckt ist. Entfernen Sie das Band, das das Pfostenkabel (80) an der Vorderseite der Basis (88) hält. Als Nächstes identifi zieren Sie den rechten Pfosten (79). Lassen Sie eine zweite Person den rechten Pfosten an die Basis (88) halten.
- Seite 9 5. Befestigen Sie den rechten Pfosten (79) mit einer 3/8" x 2 3/8" Schraube (2), einer 3/8" x 1 1/4" Schraube (3), einer 3/8" x 1 1/2" Schraube (4) und drei 3/8" Zahnscheiben (6) an der Basis (88), wie abgebildet. Ziehen Sie die Schrauben noch nicht vollständig fest.
- Seite 10 8. Setzen Sie die Haltestange (72) auf den rechten Pfosten (79). Schieben Sie den Innensechskant- schlüssel (G) in das gezeigte Loch und ziehen Sie die 5/16" x 1 1/2" Schraube (5) lose an. Zie- hen Sie die Schraube noch nicht vollständig fest.
- Seite 11 10. Legen Sie die Computerbasis (74) mit der Oberfl äche nach unten auf eine weiche Unterlage, um ein Zerkratzen zu vermeiden. Entfernen Sie die zwei gezeigten Schrauben (I) und entsorgen diese. Dann entfernen Sie die Pulsquerstange (75). Als Nächstes identifi zieren Sie die linke und rechte Ablage (85, 86).
- Seite 12 12. Mit der Hilfe einer zweiten Person halten Sie die Computereinheit (J) an die Haltestangen (72). Verbinden Sie das Erdungskabel (K) der Computereinheit (J) mit dem Computer- Erdungskabel (76) an der Pulsquerstange (75). Als Nächstes schieben Sie das Pfostenkabel (80) durch die zwei gezeigten Bandschlaufen (L).
- Seite 13 14. Befestigen Sie die Pulsquerstange (75) mit vier #8 x 3/4" Schrauben (11) an der Computereinheit (J). Drehen Sie alle vier Schrauben lose ein, dann ziehen diese fest. Ziehen Sie die Schrauben nicht zu fest an. Dann ziehen Sie die vier 5/16" x 3/4" Schrauben (13) fest an.
- Seite 14 16. Ziehen Sie alle acht gezeigten Schrauben (2, 3, 4) fest. 2, 3, 4 2, 3, 4 17. Heben Sie den Rahmen (54) in die aufrechte Position. Lassen Sie eine zweite Person den Rahmen halten, bis Schritt 19 vollständig durchgeführt ist. Entfernen Sie die zwei 5/16"...
- Seite 15 18. Entfernen Sie die 5/16" Mutter (14) und den 5/16" x 1 3/4" Bolzen (24) von der Halterung an der Basis (88). Als Nächstes richten Sie die Lagerungssperre (52) wie abgebildet aus. Befestigen Sie das untere Ende der Lagerungs- sperre (52) mit dem 5/16" x 1 3/4" Bolzen (24) und der 5/16"...
-
Seite 16: Das Laufbandgerät Verwenden
DAS LAUFBANDGERÄT VERWENDEN DAS NETZKABEL ANSCHLIESSEN Folgen Sie den unten angeführten Schritten um das Netzkabel einzustecken. Dieses Produkt muss geerdet sein. Sollte es nicht richtig funktionieren oder versagen, dann bestimmt die 1. Stecken Sie das gezeigte Ende des Netzkabels in Erdung den Weg des geringsten Widerstands für den die Buchse am Laufbandgerät ein. - Seite 17 COMPUTERDIAGRAMM DEN WARNAUFKLEBER ANBRINGEN Lautsprechersystem des Trainingscomputers während des Trainings anhören. Machen Sie die englischen Warnungen am Trainings- computer ausfi ndig. Dieselben Warnungen in anderen Um den Strom einzuschalten, befolgen Sie die Anwei- Sprachen fi ndet man auf dem beigefügten Aufkleber- sungen auf Seite 18.
- Seite 18 DEN STROM EINSCHALTEN das Laufbandgerät auf die niedrigste Einstellung einzustellen. Wenn sich der Rahmen nicht mehr WICHTIG: Sollte das Laufbandgerät kalten Tempe- bewegt, dann ist das Laufbandgerät betriebsbereit. raturen ausgesetzt worden sein, lassen Sie es erst auf Raumtemperatur erwärmen, bevor Sie den Strom einschalten.
- Seite 19 5. Ihren Fortschritt mit dem Display verfolgen. Drücken Sie die Taste Next Display (nächstes Display) mehrmals, um die gewünschten Workout- Das Display kann die folgenden Workout- Informationen auf dem Display zu sehen. Informationen anzeigen: Um die Anzeigen zurückzusetzen, drücken Sie die CALS (Kalorien) –...
- Seite 20 6. Ihre Herzfrequenz auf Wunsch messen. EIN INTEGRIERTES WORKOUT VERWENDEN Sie können mithilfe des Handgriff-Pulsmessers 1. Den Schlüssel in den Trainingscomputer oder eines kompatiblen Pulsmessers Ihre stecken. Herzfrequenz messen. Informationen zum Kauf eines zusätzlich erhältlichen Brustgurt- Siehe DEN STROM EINSCHALTEN auf Seite 18. Pulsmessers fi...
- Seite 21 Um das Workout jederzeit zu stoppen, drücken IHR TABLET MIT DEM TRAININGSCOMPUTER Sie die Taste Stop (Stopp). Um das Workout VERBINDEN neu zu beginnen, drücken Sie die Taste Start. Das Laufband beginnt dann, sich mit einer Der Trainingscomputer unterstützt BLUETOOTH- Geschwindigkeit von 2 km/h zu bewegen.
- Seite 22 4. Ihre Workout-Informationen aufzeichnen und DER EINSTELLUNGSMODUS verfolgen. 1. Den Einstellungsmodus wählen. Befolgen Sie die Anweisungen in der iFit–Smart Cardio Equipment App, um Ihre Workout- Um den Einstellungsmodus zu wählen, drücken Informationen aufzuzeichnen und zu verfolgen. Sie die Taste Settings (Einstellungen). Der erste Einstellungsbildschirm erscheint auf dem Display.
- Seite 23 Displayprüfung – Dieser Bildschirm ist Kontraststufe – Die aktuell gewählte Kontraststufe Wartungstechnikern zugedacht, damit sie bestim- erscheint auf dem Display. Drücken Sie die Erhö- men können, ob das Display richtig funktioniert. hungstaste und Verringerungstaste Incline, um die Kontraststufe einzustellen. Tastenprüfung – Dieser Bildschirm ist Wartungstechnikern zugedacht, damit sie bestim- men können, ob eine bestimmte Taste richtig funktioniert.
- Seite 24 DAS LAUTSPRECHERSYSTEM BENUTZEN DER ZUSÄTZLICH ERHÄLTLICHE BRUSTGURT- PULSMESSER Um Musik oder Hörbücher durch das Lautsprecher- system des Trainingscomputers während des Trainings Ob es Ihr Ziel ist, anzuhören, stecken Sie ein Audiokabel, das einen Fett abzubauen 3,5 mm Klinkenstecker an beiden Enden hat (nicht oder Ihr Herz- enthalten), in die Buchse am Trainingscomputer und in Kreislauf-System...
-
Seite 25: Das Gerät Zusammenklappen Und Transportieren
DAS GERÄT ZUSAMMENKLAPPEN UND TRANSPORTIEREN DAS LAUFBANDGERÄT ZUSAMMENKLAPPEN DAS LAUFBANDGERÄT TRANSPORTIEREN Um ein Beschädigen des Laufbandgeräts zu Bevor Sie das Laufbandgerät transportieren, klappen vermeiden, stellen Sie die Neigung auf Null, bevor Sie es wie links beschrieben zusammen. VORSICHT: Sie das Laufbandgerät zusammenklappen. Dann Sorgen Sie dafür, dass die Lagerungssperre einge- ziehen Sie den Schlüssel ab und ziehen Sie das rastet ist. -
Seite 26: Wartung Und Fehlersuche
WARTUNG UND FEHLERSUCHE WARTUNG FEHLER: Das Gerät schaltet sich während des Betriebs ab Regelmäßige Wartung ist für die optimale Leistung des Geräts und zur minimalen Abnutzung der Teile sehr a. Überprüfen Sie den Netzschalter (siehe Abbildung wichtig. Überprüfen Sie bei jeder Verwendung des c links). - Seite 27 Als Nächstes fi nden Sie den Reedschalter (92) b. Sollte das Laufband zu straff angezogen sein, wird und den Magnet (94) auf der linken Seite der die Leistung des Laufbandgeräts verringert und das Rolle (46). Drehen Sie die Rolle, bis der Magnet Laufband kann beschädigt werden.
- Seite 28 FEHLER: Das Laufband liegt nicht zentriert zwi- FEHLER: Das Laufband rutscht, wenn man darauf schen den Fußleisten auf geht a. WICHTIG: Falls das Laufband an den Fußleis- a. Ziehen Sie zuerst den Schlüssel ab und ZIEHEN ten reibt, könnte das Laufband beschädigt SIE DAS NETZKABEL HERAUS.
-
Seite 29: Trainingsrichtlinien
TRAININGSRICHTLINIEN Fettverbrennung – Um Fett effektiv zu verbrennen, WARNUNG: müssen Sie bei einem niedrigen Intensitätsgrad über Bevor Sie mit einen anhaltenden Zeitraum trainieren. Während der diesem oder irgendeinem anderen Trainings- ersten paar Minuten des Trainings verbraucht Ihr programm beginnen, konsultieren Sie Ihren Körper Kohlenhydratkalorien zur Energieerzeugung. -
Seite 30: Teileliste
TEILELISTE Modell-Nr. NETL79017.1 R0318A Kennz. Anz. Beschreibung Kennz. Anz. Beschreibung #8 x 1/2" Erdungsschraube Verriegelungsquerstange 3/8" x 2 3/8" Schraube Lagerungssperre 3/8" x 1 1/4" Schraube Motorriemen 3/8" x 1 1/2" Schraube Rahmen 5/16" x 1 1/2" Schraube Rechter hinterer Fuß... - Seite 31 Kennz. Anz. Beschreibung Kennz. Anz. Beschreibung Filter Ferrit-Klemme #8 x 3/4" Maschinenschraube – Bedienungsanleitung Motor-Isolator Anmerkung: Technische Änderungen ohne Ankündigung vorbehalten. Auf der Rückseite dieser Bedienungsanleitung fi nden Sie Informationen zur Bestellung von Ersatzteilen. *Weist auf ein nichtabgebildetes Teil hin.
-
Seite 32: Explosionszeichnung
EXPLOSIONSZEICHNUNG A Modell-Nr. NETL79017.1 R0318A... - Seite 33 EXPLOSIONSZEICHNUNG B Modell-Nr. NETL79017.1 R0318A...
- Seite 34 EXPLOSIONSZEICHNUNG C Modell-Nr. NETL79017.1 R0318A 12 36...
- Seite 35 EXPLOSIONSZEICHNUNG D Modell-Nr. NETL79017.1 R0318A...
-
Seite 36: Bestellung Von Ersatzteilen
BESTELLUNG VON ERSATZTEILEN Um Ersatzteile zu bestellen, sehen Sie bitte auf der Vorderseite dieser Bedienungsanleitung nach. Damit wir Ihnen behilfl ich sein können, sollten Sie darauf vorbereitet sein, uns folgende Informationen zu geben, wenn Sie uns kontaktieren: • die Modellnummer und die Seriennummer des Produkts (siehe Vorderseite dieser Bedienungsanleitung) •... - Seite 37 WICHTIGE INFORMATIONEN ZUM SERVICE Im Falle jeglicher Probleme bitten wir Sie, Mylna Service zu kontaktieren. Bitte kontaktieren Sie uns, bevor Sie sich an die Geschäftsfiliale wenden, damit wir Ihnen die bestmögliche Hilfestellung geben können. Auf unserer Website www.mylnasport.com finden Sie Informationen zu unseren Produkten, Bedienungsanleitungen und ein Kontaktformular, über das Sie uns erreichen können.
