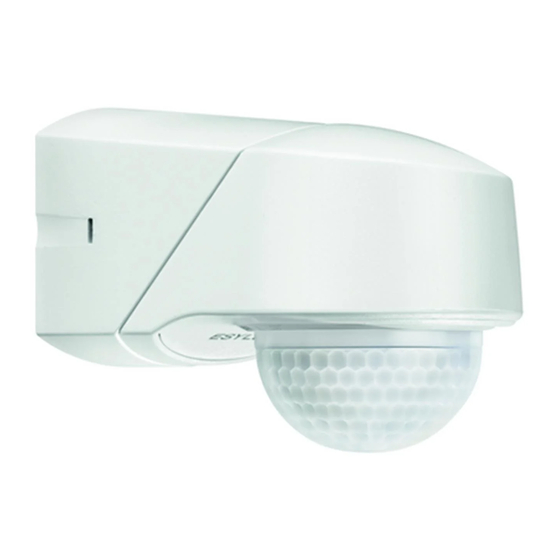

ESYLUX RC 230i Montage- Und Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für RC 230i:
- Bedienungsanleitung (2 Seiten) ,
- Bedienungsanleitung (69 Seiten)
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
BEWEGUNGSMELDER
MOTION DETECTORS
DÉTECTEURS DE MOUVEMENT
BEWEGINGSMELDERS
BEVÆGELSESSENSORER
RÖRELSEDETEKTORER
LIIKEILMAISIMET
BEVEGELSESDETEKTORER
RILEVATORE DI MOVIMENTO
DETECTORES DE MOVIMIENTO
DETECTORES DE MOVIMENTO
Датчики Движения
•
•
RC 130i
•
•
RC 230i
•
•
RC 280i
•
•
RC 230i UC
www.esylux.com
DE
GB
FR
NL
DK
SE
FI
NO
IT
ES
PT
RU
Inhaltsverzeichnis
Verwandte Anleitungen für ESYLUX RC 230i
Inhaltszusammenfassung für ESYLUX RC 230i
- Seite 1 BEWEGUNGSMELDER MOTION DETECTORS DÉTECTEURS DE MOUVEMENT BEWEGINGSMELDERS BEVÆGELSESSENSORER RÖRELSEDETEKTORER LIIKEILMAISIMET BEVEGELSESDETEKTORER RILEVATORE DI MOVIMENTO DETECTORES DE MOVIMIENTO DETECTORES DE MOVIMENTO Датчики Движения • • RC 130i • • RC 230i • • RC 280i • • RC 230i UC www.esylux.com...
- Seite 2 ABB. • FIG. 1 2,50 m 2,50 m 2,50 m ABB. • FIG. 2 ABB. • FIG. 3 ABB. • FIG. 4...
- Seite 3 Test ABB. • FIG. 5 ABB. • FIG 6 Auto 12 sec. 16 min. Test Auto 16 min. 15 sec. Test ABB. • FIG. 7 Auto Auto 12 sec. 16 min. Test 15 sec. 16 min. Test ABB. • FIG. 8 ABB.
-
Seite 4: Sicherheitshinweise
MONTAGE- UND BEDIENUNGSANLEITUNG 3 • INSTALLATION / MONTAGE / ANSCHLUSS Wir gratulieren Ihnen zum Kauf dieses qualitativ hochwertigen ESYLUX Produktes. Um ein einwandfreies Bitte beachten Sie vor der Montage folgende Punkte: Funktionieren zu gewährleisten, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch und bewahren • Vor der Montage des Produktes ist die Netzspannung freizuschalten. -
Seite 5: Bedienung/Programmierung
4 • INBETRIEBNAHME / PROGRAMMIERUNG „ “, um das Werksprogramm auszuführen bzw. weitere Einstellungen mittels Fernbedienung vorzunehmen. Nach erfolgter Montage und Aufschalten der Netzspannung führt das Gerät einen ca. 60 Sek. dauernden Selbstprüfzyklus durch. Dieser wird durch ein abwechselndes Blinken der 5 • BEDIENUNG/PROGRAMMIERUNG roten Focus-LED und der blauen Blue Mode LED signalisiert. Während des Selbstprüfzyklus Jede erkannte Bewegung wird durch 2 x kurzes blinken der roten Focus-LED angezeigt (60Sek) können bestimmte Funktionen durch die optionale Fernbedienung Mobil RCi (Funktion abschaltbar, siehe Kapitel 6). In Abhängigkeit vom eingestellten Lichtwert freigeschaltet werden. Der angeschlossene Verbraucher wird eingeschaltet. Nach Ablauf schaltet der Bewegungsmelder entsprechend der Einschaltdauer den Verbraucher ein. dieser Periode ist das Gerät betriebsbereit. Die Einstellelemente befinden sich verdeckt im Gehäuse. Durch Hochdrücken und loslassen der Linse wird der Sensorkopf entriegelt und Einstellelement Betriebswahlschalter (Abb. 7.1). kommt ca. 1 cm aus seinem Gehäuse heraus. Durch erneutes hochdrücken und loslassen wird der Sensor wieder zurückgeschoben und verriegelt (Abb. 6, Kugelschreiberprinzip). Hinweis: Mit dem Betriebswahlschalter legen Sie fest, nach welchen Parametern das Gerät Mit der Fernbedienung Mobil-RCi stehen weitere Einstellmöglichkeiten/Sonderfunktionen arbeitet. - Seite 6 6 • FERNBEDIENUNG Taste Funktionsbeschreibung Hinweis: Um die Fernbedienung Mobil-RCi nutzen zu können, muss der Betriebswahlschalter Öffnet den Programmiermodus auf „ “ gestellt werden (Abb. 7.1). Steht der Wahlschalter Anzeige durch blinkende Focus-LED. auf „ ” und sind noch keine Parameter per Fernbedienung eingegeben, Die eingestellten Werte werden aktiv, sobald der Programmiermodus arbeitet das Gerät nach einem voreingestelltem Werksprogramm (10 Lux/2 Min./max.
- Seite 7 Einschaltdauer (Programmiermodus) Focus-LED EIN/AUS (Programmiermodus) Einstellbar von 15 Sek. bis 30 Min. Mit dieser Taste lässt sich die Focus-LED durch einmaliges Betätigen aus- schalten und durch nochmaliges Betätigen wieder einschalten. Die Funktion wird kurz durch die Focus-LED angezeigt. Hinweis: Die Quittierung eines Signals wird bei abgeschalteter Focus-LED durch 2 maliges blinken der „Blue Mode“ LED angezeigt. Impulsmodus (Programmiermodus) Impuls bedeutet eine Einschaltdauer von 1 Sek., worauf eine Pausenzeit von 9 Sek. folgt, in der keine Bewegung erkannt wird. Die rote Focus-LED Alarmmodus (Programmiermodus) blinkt je Sequenz 2 Mal. Nach Ablauf der Pausenzeit startet eine erkannte Bei erkannter Bewegung schaltet der Melder für 30 Sek. lang 1 Sek. Bewegung eine neue Sequenz. Geeignet z. B. zur Ansteuerung von EIN und 1 Sek. AUS (Blinkphase). Danach Dauerlicht für den Rest der Treppenlichtautomaten oder eines Gongs. Einschaltdauer bzw. erneute Alarmphase bei erkannter Bewegung. Zum Abbruch der Funktion Taste betätigen. Zum Beenden der Alarmfunktion Taste drücken.
-
Seite 8: Technische Daten
Die Taste ermöglicht Ihnen die Rückkehr zur Grundeinstellung. NETZSPANNUNG 230 V ~ 50 Hz (RC 130i, RC 230i, RC 280i) NETZSPANNUNG (RC 230i UC) 12 - 36 V = / 10 - 24 V ~ RC 130i 7 • PRAKTISCHE TIPPS 130° (1 x 130° separat einstellbar) und 360° Unterkriechschutz... - Seite 66 ESYLUX GmbH An der Strusbek 40, 22926 Ahrensburg/Germany Internet: www.esylux.com e-mail: info@esylux.com MA00010700 • ALK 05/12...
