Tour-LED MC 180
Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries
User Manual
Art.Nr.: led25105
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2018-43-32
Menu
Control
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite Tour-LED MC 180
Inhaltszusammenfassung für Expolite Tour-LED MC 180

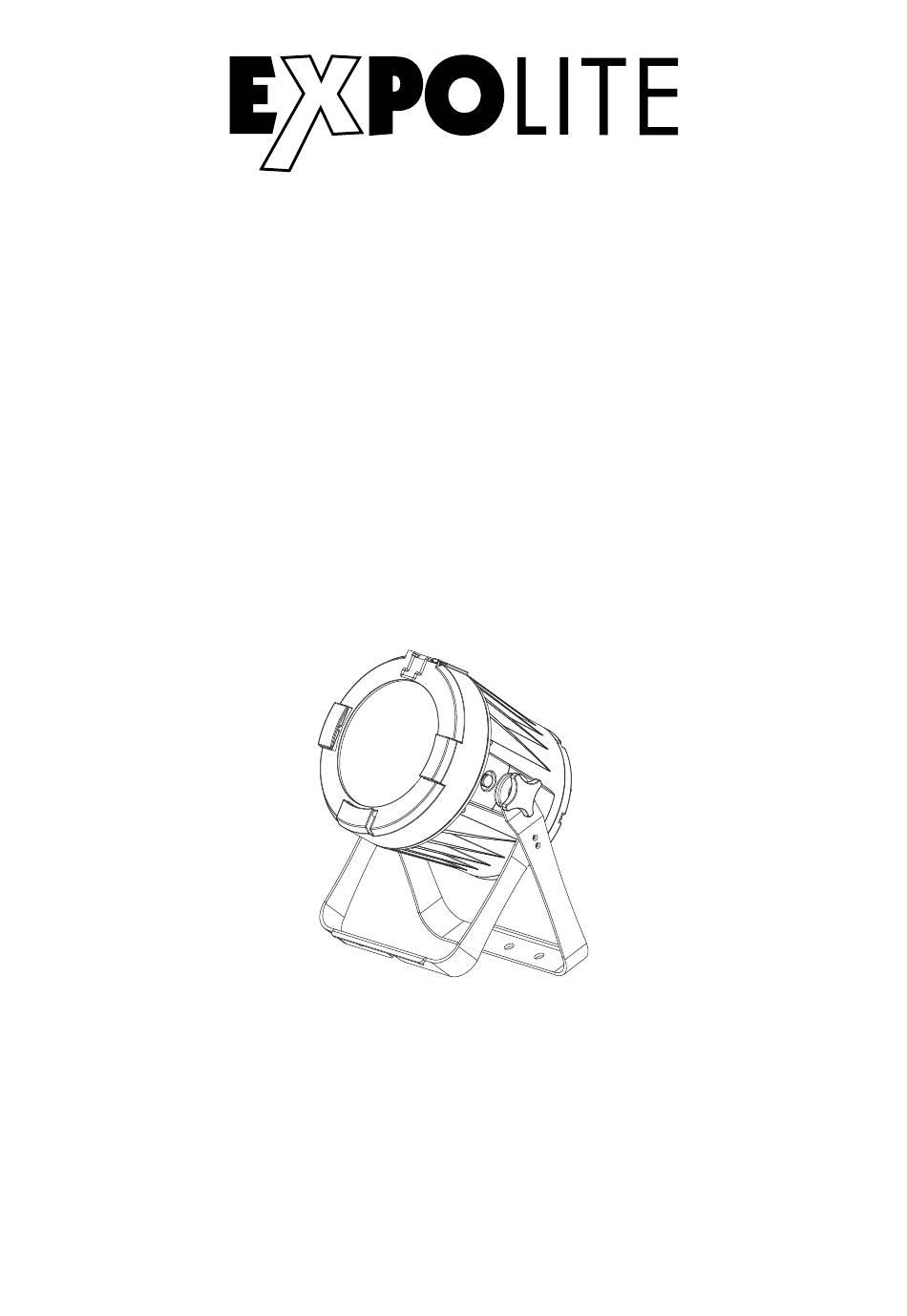

- Seite 1 Tour-LED MC 180 Bedienungsanleitung User Manual Art.Nr.: led25105 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2018-43-32...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-08 Steuerung mit DMX512 D-14 Delivery E-20 Product Information E-21 Dimensions E-22 Installation E-23 Operation E-24 Using DMX512 Controller E-30... -
Seite 4: Lieferumfang
- Expolite Tour-LED MC 180 - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04... -
Seite 5: Technische Daten D
LED Treiberstrom 4,5A Abstrahlwinkel 4,5° - 45° Steuerung Stand-Alone / DMX512 / RDM DMX-Kanäle 9 - 17 (9/9/12/17) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%. D-05... -
Seite 6: Abmessungen
Abmessungen D-06... - Seite 7 Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.
-
Seite 8: Bedienung
Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste MENU ENTER DOWN Menüstruktur MENU PERSON STATIC HSIC R.(0 - 255) HSIC G.(0 - 255) GREEN B.(0 - 255) HSIC... - Seite 9 MENU PERSON CALIB.C WHITE WHITE.01 2700K **** WHITE.02 3000K WHITE.12 8000K R(0 - 255) RGBW G(0 - 255) B(0 - 255) CALR **** PERSON INFO VERSION HSIC HSIC 0X3503Axxxxxxx LABEL MC 180 D-09...
- Seite 10 DMX-Adresse einstellen MENU PERSON ADDRESS HSIC 0 - 512 Im Menü wird im Punkt ADDRESS die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU PERSONALITY PERSON HSIC HSIC HSIC HSIC HSIC TOUR HSIC Tr16 Im Menü...
- Seite 11 Im Menü werden im Punkt AUTO PROGRAM die im Gerät gespeicherten Automatikprogramme abgespielt. Die Programme AUTO1 bis AUTO10 sind fest im Gerät hinterlegt. Die Programme PROGRAM1 bis PROGRAM10 sind editierbar. Dies wird unter Editieren benutzerdefinierter Programme beschrieben. Automatikprogramme werden als Master an verbundene Slave-Geräte übertragen.
- Seite 12 Verschiedene Einstellungen MENU PERSON SETTING HSIC UPLOAD HSIC SEND **** **** HSIC RESET RESET **** HSIC COLOR RGBW DIMMER HSIC DIM1 DIM2 DIM3 DIM4 DMX ERROR HSIC SAVE BLACK HSIC 600HZ 1200HZ 2000HZ 2400HZ 6000HZ 25000HZ FULL POWER CCT HSIC 3200K 4200K 5600K...
- Seite 13 Aktivieren des Passwortschutzes MENU HSIC PERSON HSIC Im Menüpunkt KEY wird der Passwortschutz des Gerätes bei Gerätestart aktiviert oder de- aktiviert. Wenn KEY auf ON gestellt ist, startet das Gerät gesperrt und das Menü wird jeweils 30 Sekunden nach der letzten Eingabe erneut gesperrt. Für Änderungen im Menü muss dann das Passwort UP - DOWN - UP - DOWN - ENTER eingegeben werden.
-
Seite 14: Steuerung Mit Dmx512 D
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 4 DMX-Personalities (9-/9-/12-/17-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Seite 36 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
