Bedienungsanleitung
Eigenschaften
Bedienelemente
Steuerung
Bedienungsanleitung bitte aufbewahren
Keep this Manual for later queries

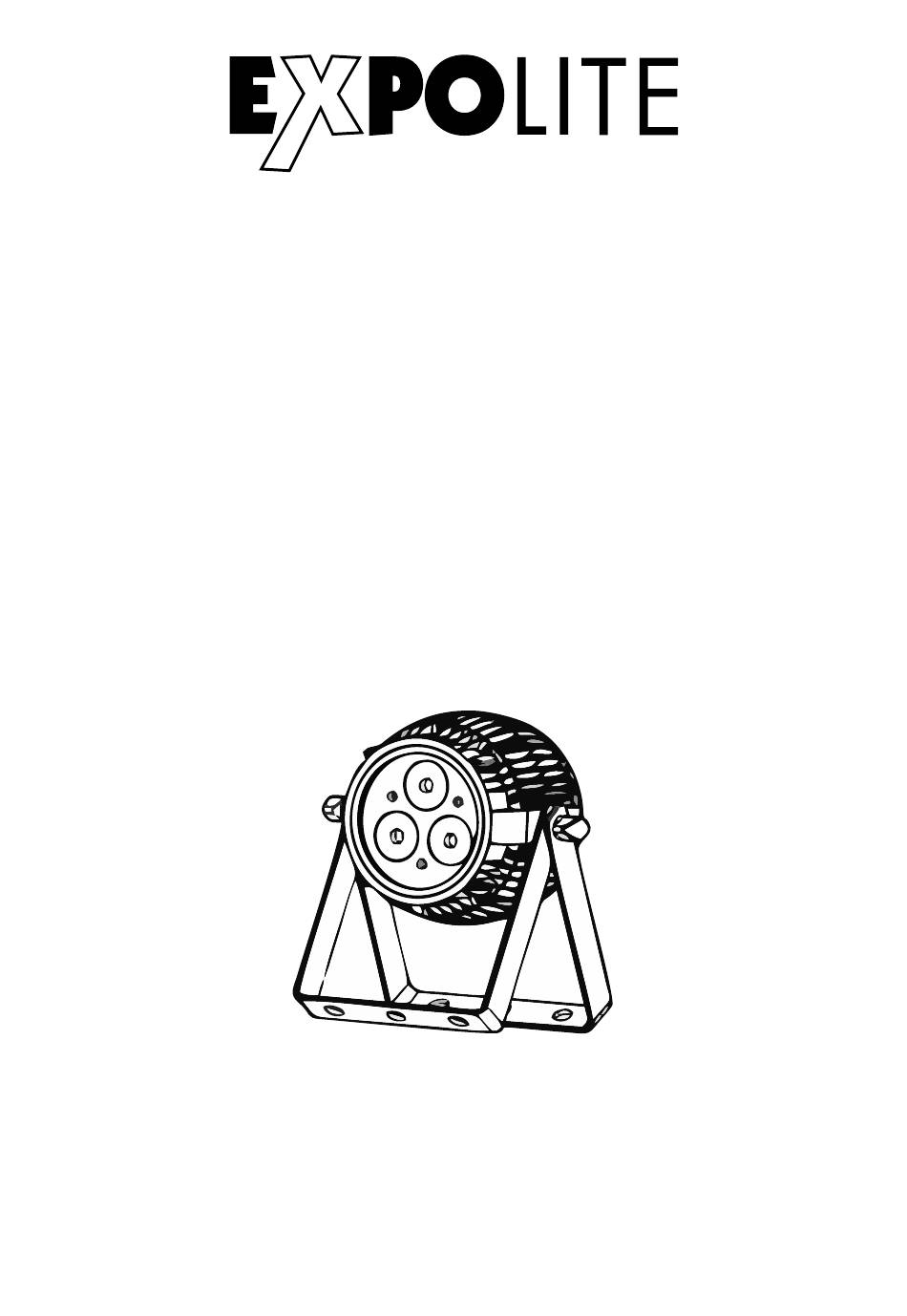

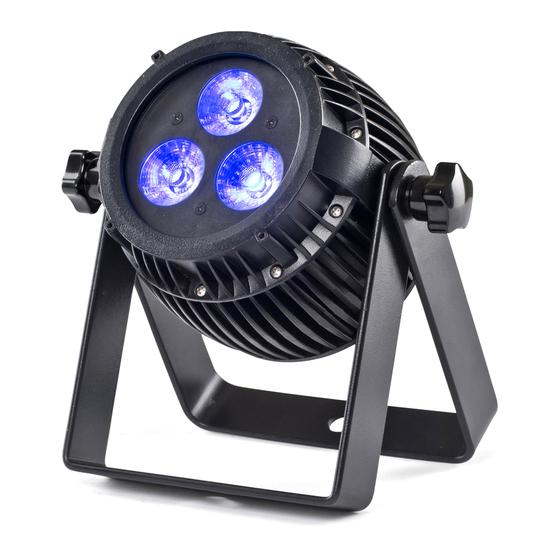

TourPar 18
User Manual
Art.Nr.: led51100
Specifications
Änderungen sind ohne Ankündigung möglich.
Changes are possible without prior notice.
Rev. 2019-01-41
Menu
Control
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Expolite TourPar 18
Inhaltszusammenfassung für Expolite TourPar 18
- Seite 1 TourPar 18 Bedienungsanleitung User Manual Art.Nr.: led51100 Specifications Eigenschaften Menu Bedienelemente Control Steuerung Bedienungsanleitung bitte aufbewahren Änderungen sind ohne Ankündigung möglich. Changes are possible without prior notice. Keep this Manual for later queries Rev. 2019-01-41...
- Seite 2 Die beiliegenden Bedienhinweise für Expolite Geräte sind Bestandteil dieser Bedienungs- anleitung. Lesen Sie diese sorgfältig, bevor Sie das Gerät in Betrieb nehmen. The enclosed General Information for Expolite Units are part of these user manual. Read them carefully before operating the device. FOCON SHOWTECHNIC...
-
Seite 3: Inhaltsverzeichnis
Inhalt - Content Inhalt - Content Seite / Page Lieferumfang D-04 Technische Daten D-05 Abmessungen D-06 Installation D-07 Bedienung D-09 Steuerung mit DMX512 D-14 Delivery E-18 Product Information E-19 Dimensions E-20 Installation E-21 Operation E-22 Using DMX512 Controller E-28... -
Seite 4: Lieferumfang
Lieferumfang - Expolite TourPar 18 - Anschlusskabel für Spannungsversorgung - Bedienhinweise für Expolite Geräte - Bedienungsanleitung Expolite Geräte werden vor dem Versand sorgfältig geprüft. Sollte der Lieferumfang dennoch nicht vollständig sein, wenden Sie sich bitte umgehend an Ihren Vertriebspartner. D-04... -
Seite 5: Technische Daten D
Gehäuse Aluminiumdruckguss Gehäuse LEDs 3x 12W RGBAWUV** Abstrahlwinkel 25° Steuerung Stand-Alone / DMX512 DMX-Kanäle 4 - 12 (4/5/6/7/9/12) * Siehe Allgemeine Bedienhinweise für Expolite Geräte - Hinweise zu Kondenswasserbildung im Geräteinneren ** Toleranzbereich der Farbtemperatur entsprechend Herstellerangabe +/- 10%. D-05... -
Seite 6: Abmessungen
Abmessungen D-06... - Seite 7 Installation Montage Hängend Das Gerät kann in jeder beliebigen Position verwendet werden. An dem Montagebügel sind Bohrungen vorhanden, durch die gängige Halterungen sicher montiert werden können. Geräte müssen entsprechend der jeweils gültigen Vorschriften sicher montiert und mit einer zweiten Sicherung gegen herabfallen versehen werden.
-
Seite 8: Bedienung
Bedienung Bedienelemente am Gerät MENU - Taste: Eine Menüebene aufwärts ENTER-Taste: In gewähltes Menü springen; Eingabe bestätigen UP-Taste: Aufwärts blättern; Wert erhöhen Abwärts blättern; Wert verringern DOWN-Taste MENU ENTER DOWN Menüstruktur MENU PERSON ADDR 001 - 512 HSIC 0 - 255 0 - 255 PERSON STAT... - Seite 9 MENU AUTO AT 01 0-255 PERSON AT 02 0-255 AT 05 0-255 CHS1 CHS2 CHS3 PERSON PROG CHS1 SC 01 0-255 CHS2 SC 02 0-255 CHS3 0-255 0-255 SC 20 0-255 0-255 SHUT 0-255 AUTO NONE AT 01 AT 02 AT 05 ATSP 0-255...
- Seite 10 DMX-Adresse einstellen MENU PERSON ADDR HSIC 001-512 Im Menü wird im Punkt ADDR die DMX-Startadresse des Gerätes eingestellt. Diese bleibt auch bei dem Wechsel der Personality erhalten. DMX-Kanalbelegung einstellen MENU HSIC CHMD 12CH PERSON 0 - 255 Im Menü SET, Untermenü CHMD wird die Belegung der DMX-Kanäle des Gerätes festgelegt. Es stehen die Modi 12CH (12 Kanäle), 9CH (9 Kanäle), 7CH (7 Kanäle), 6CH (6 Kanäle), 5CH (5 Kanäle) und 4CH (4 Kanäle) zur Verfügung.
- Seite 11 MENU 0 - 255 0 - 255 PERSON CTST HSIC CT 01 HSIC CT 02 0 - 255 0 - 255 0 - 255 0 - 255 HSIC CT 10 0 - 255 0 - 255 Des Weiteren können im Menü CTST zehn verschiedene statische Farben (CT 01 - CT 10) aus den Einzelfarben Rot (R), Grün (G), Blau (B), Gelb (A), Weiß...
- Seite 12 Schrittweise Programmierung des Custom-Stand-Alone Programmes mit bis zu 20 verschiedenen Schritten: HINWEIS: Für weniger als 20 Schritte müssen TIME und WAIT des letzten Schrittes auf 0 gesetzt werden. Beispiel für Time-Settings eines Stand-Alone Programmes mit 3 Schritten: Step 1 TIME = 4 WAIT = 3 USE = YES Step 2 TIME = 5...
- Seite 13 Info - Menü MENU SOFT PERSON INFO Vx.x 100% Im Menü INFO\SOFT wird die aktuell installierte Softwareversion des Gerätes angezeigt Im Menü INFO\POW wird die z.Zt. aktive Leistungsreduktion bei Überhitzung des LED-Einheit angezeigt. Zurücksetzen auf Werkseinstellungen MENU PERSON LOAD ST L PR L Im Menü...
-
Seite 14: Steuerung Mit Dmx512 D
Steuerung mit DMX512 DMX-Kanalbelegung Dieses Gerät verfügt über verschiedene DMX-Personalities. Bei diesen werden unterschiedlich viele DMX-Kanäle belegt und die Reaktion des Gerätes unterscheidet sich entsprechend. Es sind 6 DMX-Personalities (4-/5-/6-/7-/9-/12-Kanäle) wählbar. Durch Änderungen in der Gerätesoftware kann es zu weiteren oder geänderten Funktionen kommen. Auf der Website steht das aktuellste Dokument „DMX-Channels“... - Seite 32 © 2018 by Focon Showtechnic Vertriebsgesellschaft mbH...
