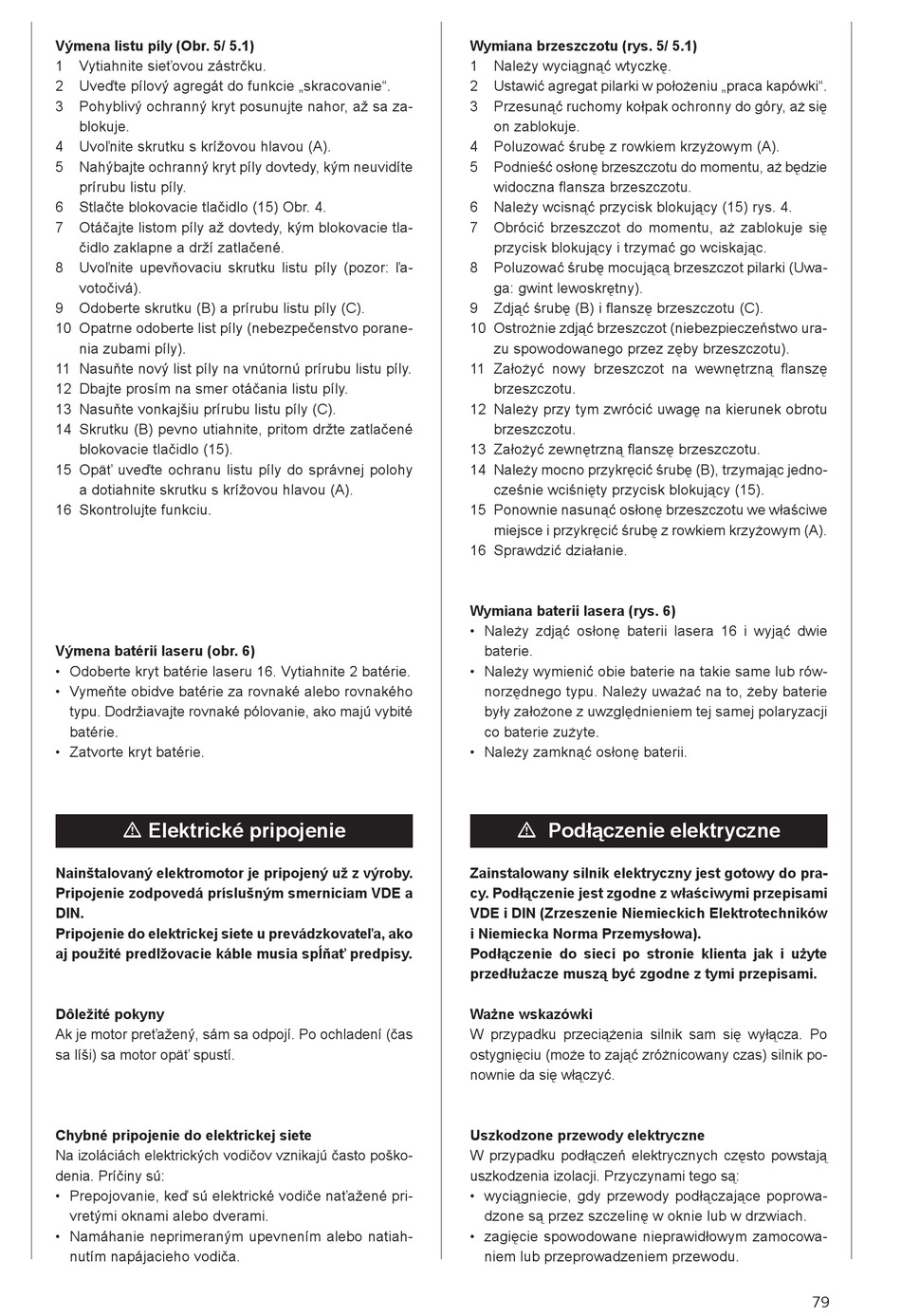

Výmena listu píly (Obr. 5/ 5.1)
1
Vytiahnite sieťovou zástrčku.
2
Uveďte pílový agregát do funkcie „skracovanie".
3
Pohyblivý ochranný kryt posunujte nahor, až sa za-
blokuje.
4
Uvoľnite skrutku s krížovou hlavou (A).
5
Nahýbajte ochranný kryt píly dovtedy, kým neuvidíte
prírubu listu píly.
6
Stlačte blokovacie tlačidlo (15) Obr. 4.
7
Otáčajte listom píly až dovtedy, kým blokovacie tla-
čidlo zaklapne a drží zatlačené.
8
Uvoľnite upevňovaciu skrutku listu píly (pozor: ľa-
votočivá).
9
Odoberte skrutku (B) a prírubu listu píly (C).
10 Opatrne odoberte list píly (nebezpečenstvo porane-
nia zubami píly).
11 Nasuňte nový list píly na vnútornú prírubu listu píly.
12 Dbajte prosím na smer otáčania listu píly.
13 Nasuňte vonkajšiu prírubu listu píly (C).
14 Skrutku (B) pevno utiahnite, pritom držte zatlačené
blokovacie tlačidlo (15).
15 Opäť uveďte ochranu listu píly do správnej polohy
a dotiahnite skrutku s krížovou hlavou (A).
16 Skontrolujte funkciu.
Výmena batérií laseru (obr. 6)
• Odoberte kryt batérie laseru 16. Vytiahnite 2 batérie.
• Vymeňte obidve batérie za rovnaké alebo rovnakého
typu. Dodržiavajte rovnaké pólovanie, ako majú vybité
batérie.
• Zatvorte kryt batérie.
m Elektrické pripojenie
Nainštalovaný elektromotor je pripojený už z výroby.
Pripojenie zodpovedá príslušným smerniciam VDE a
DIN.
Pripojenie do elektrickej siete u prevádzkovateľa, ako
aj použité predlžovacie káble musia spĺňať predpisy.
Dôležité pokyny
Ak je motor preťažený, sám sa odpojí. Po ochladení (čas
sa líši) sa motor opäť spustí.
Chybné pripojenie do elektrickej siete
Na izoláciách elektrických vodičov vznikajú často poško-
denia. Príčiny sú:
• Prepojovanie, keď sú elektrické vodiče naťažené pri-
vretými oknami alebo dverami.
• Namáhanie neprimeraným upevnením alebo natiah-
nutím napájacieho vodiča.
Wymiana brzeszczotu (rys. 5/ 5.1)
1
Należy wyciągnąć wtyczkę.
2
Ustawić agregat pilarki w położeniu „praca kapówki".
3
Przesunąć ruchomy kołpak ochronny do góry, aż się
on zablokuje.
4
Poluzować śrubę z rowkiem krzyżowym (A).
5
Podnieść osłonę brzeszczotu do momentu, aż będzie
widoczna flansza brzeszczotu.
6
Należy wcisnąć przycisk blokujący (15) rys. 4.
7
Obrócić brzeszczot do momentu, aż zablokuje się
przycisk blokujący i trzymać go wciskając.
8
Poluzować śrubę mocującą brzeszczot pilarki (Uwa-
ga: gwint lewoskrętny).
9
Zdjąć śrubę (B) i flanszę brzeszczotu (C).
10 Ostrożnie zdjąć brzeszczot (niebezpieczeństwo ura-
zu spowodowanego przez zęby brzeszczotu).
11 Założyć nowy brzeszczot na wewnętrzną flanszę
brzeszczotu.
12 Należy przy tym zwrócić uwagę na kierunek obrotu
brzeszczotu.
13 Założyć zewnętrzną flanszę brzeszczotu.
14 Należy mocno przykręcić śrubę (B), trzymając jedno-
cześnie wciśnięty przycisk blokujący (15).
15 Ponownie nasunąć osłonę brzeszczotu we właściwe
miejsce i przykręcić śrubę z rowkiem krzyżowym (A).
16 Sprawdzić działanie.
Wymiana baterii lasera (rys. 6)
• Należy zdjąć osłonę baterii lasera 16 i wyjąć dwie
baterie.
• Należy wymienić obie baterie na takie same lub rów-
norzędnego typu. Należy uważać na to, żeby baterie
były założone z uwzględnieniem tej samej polaryzacji
co baterie zużyte.
• Należy zamknąć osłonę baterii.
m Podłączenie elektryczne
Zainstalowany silnik elektryczny jest gotowy do pra-
cy. Podłączenie jest zgodne z właściwymi przepisami
VDE i DIN (Zrzeszenie Niemieckich Elektrotechników
i Niemiecka Norma Przemysłowa).
Podłączenie do sieci po stronie klienta jak i użyte
przedłużacze muszą być zgodne z tymi przepisami.
Ważne wskazówki
W przypadku przeciążenia silnik sam się wyłącza. Po
ostygnięciu (może to zająć zróżnicowany czas) silnik po-
nownie da się włączyć.
Uszkodzone przewody elektryczne
W przypadku podłączeń elektrycznych często powstają
uszkodzenia izolacji. Przyczynami tego są:
• wyciągniecie, gdy przewody podłączające poprowa-
dzone są przez szczelinę w oknie lub w drzwiach.
• zagięcie spowodowane nieprawidłowym zamocowa-
niem lub przeprowadzeniem przewodu.
79
