4.14. Affectation des broches

Sirène
Tension de L
Service N
Circuit de
surveillance
Tension de L
Service N
Alarme sans
potentiel

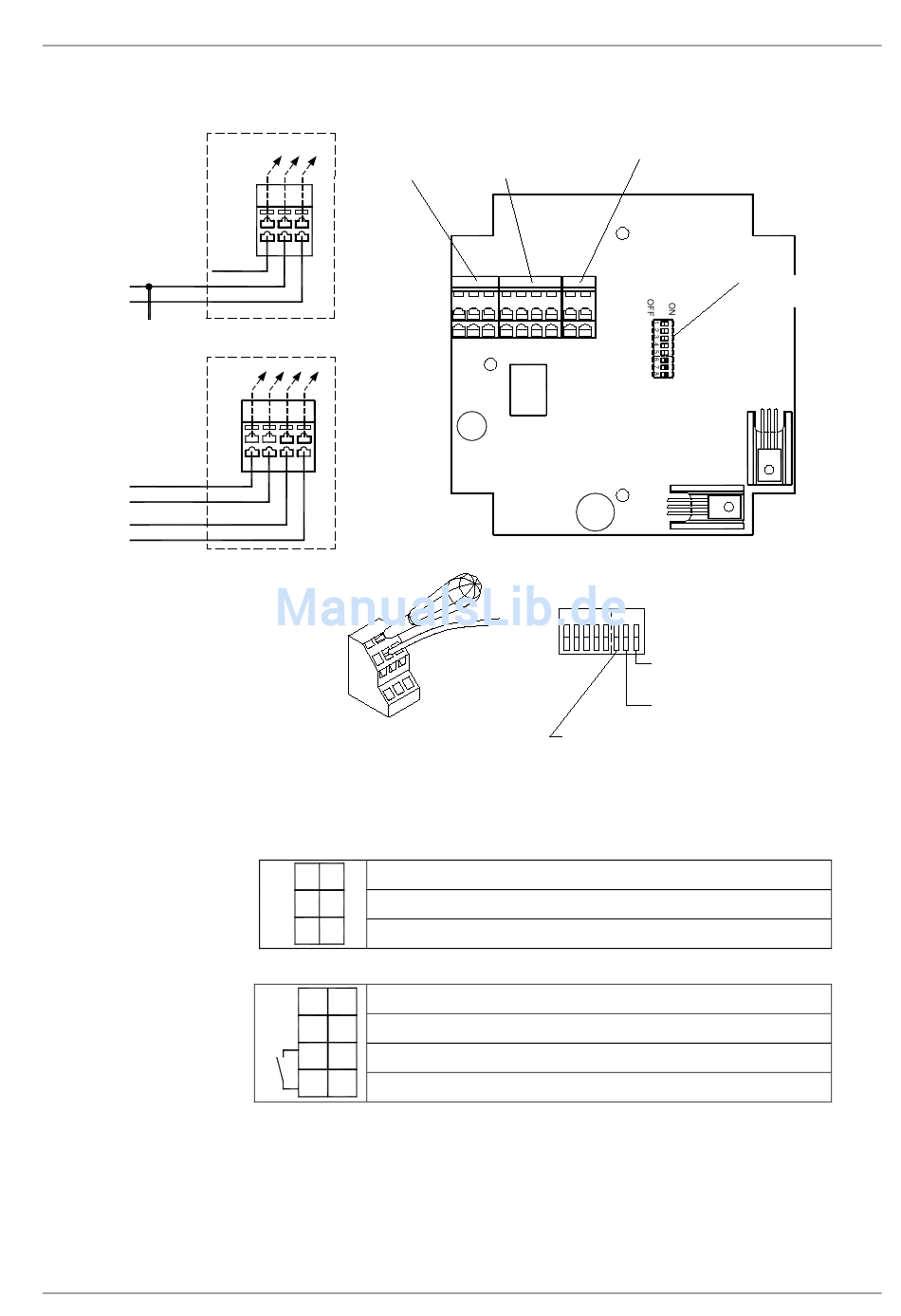

Fig. 10 Affectation des broches et éléments de commande
Affectation des bornes X1
Affectation des bornes X2
Datei/ file name:085501958h_D-GB-F-IT.docx
N
PE L Canal de
signal sonore
X1
2 4 6
1 3 5
PE
L
N
L N
X2
2 4 6 8
1 3 5 7
PE
1 2
3 4
L – Tension de service - sirène
5 6
N – Tension de service - sirène
L – Tension de service du canal de surveillance
1 2
3 4
N – Tension de service du canal de surveillance
5 6
Contact d'alarme sans potentiel (IN), Relais MOS, 230V~/ 80mA
7 8
Contact d'alarme sans potentiel (OUT), Relais MOS, 230V~/ 80mA
Seite / page: 49 / 68
Circuit de
surveillance
X1 X2 X3
Commutateur de condage S1
ON
1 2 3 4 5 6 7 8
OFF
Activation de la combinaison de son 32
(n'est pas nécessaire dans le mode de programmation)
Option TAS
Commutateur
de condage S1
non occupé
Mode de programmation
