Betriebsanleitung/ Sicherheitshandbuch
Instruction Manual/ Safety Manual
Instruction de service/ Manuel de sécurité
Istruzioni per l'uso/ Manuale di sicurezza

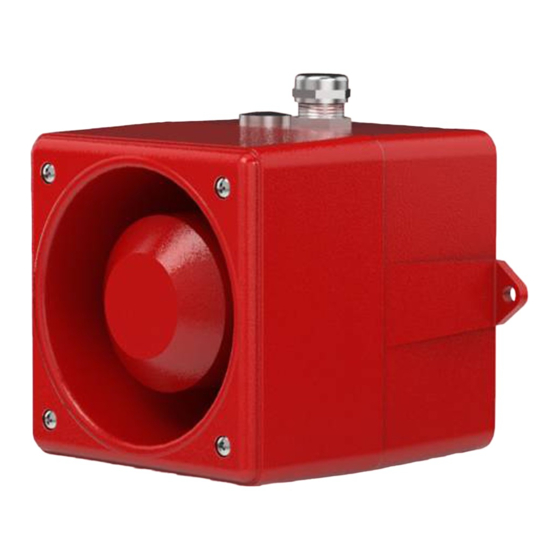

Überwachter Schallgeber/ Monitored Sounder
Sirène surveillée/ Sirene controllate
DS5-SIL / DS10-SIL (AC)
Pfannenberg GmbH
·
Werner-Witt-Straße 1
D- 21035 Hamburg
·
Tel.: +49/ (0)40/ 734 12-0
Fax: +49/ (0)40/ 734 12-101
Service@pfannenberg.com
http://www.pfannenberg.com
04/2018
Datei/ file name:085501958h_D-GB-F-IT.docx
Seite / page: 1 / 68
Zeichnungsnr./ Drwg-no.: 30007-008-13h
Rev-No.: ÄAN02662

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Pfannenberg DS10-SIL

Inhaltszusammenfassung für Pfannenberg DS10-SIL

  • Seite 1 Betriebsanleitung/ Sicherheitshandbuch Instruction Manual/ Safety Manual Instruction de service/ Manuel de sécurité Istruzioni per l’uso/ Manuale di sicurezza Überwachter Schallgeber/ Monitored Sounder Sirène surveillée/ Sirene controllate DS5-SIL / DS10-SIL (AC) Pfannenberg GmbH · Werner-Witt-Straße 1 D- 21035 Hamburg · Tel.: +49/ (0)40/ 734 12-0 Fax: +49/ (0)40/ 734 12-101 Service@pfannenberg.com...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis Kurzbeschreibung des Systems ........................3 Bestimmungsgemäße Verwendung ......................4 Technische Daten ............................4 3.1. Montagezeichnung ..........................4 3.2. Elektrische Daten ........................... 4 3.3. Mechanische Daten ..........................5 3.4. Klimatische Daten ..........................5 3.5. Akustische Daten: ..........................5 Sicherheitshandbuch/ Safety Manual......................8 4.1.

  • Seite 3: Kurzbeschreibung Des Systems

    1. Kurzbeschreibung des Systems Bei den Schallgebern der Typenreihe DS..-SIL handelt es sich um akustische Warneinrichtungen zur Signalisie- rung von Gefahrenzuständen in sicherheitsrelevanten Anwendungen, z.B. als Bestandteil eines E/E/PE- Systems (nach EN61508). Tonsignal Betriebsspannung (bei Signalgebung) Schallgeberkanal Überwachungskanal Überwachung Betriebsspannung Alarmausgang (Versorgung Analyse...

  • Seite 4: Bestimmungsgemäße Verwendung

    2. Bestimmungsgemäße Verwendung Durch eine Gefährdungs- und Risikoanalyse können Gefahren, die von den Einrichtungen ausgehen, ermittelt werden. Wenn ein Gefahrenzustand abzuwenden ist, können die Schallgeber als Bestandteil eines sicherheits- technischen Systems (Safety Instrument System - SIS) bis zum Sicherheitsintegrationslevel 2 (SIL 2) verwendet werden.

  • Seite 5: Mechanische Daten

    - 25 °C ..+ 55 °C Lagertemperatur - 40 °C ..+ 70°C relative Feuchte Eignung für Außeneinsatz für Außeneinsatz geeignet 3.5. Akustische Daten: DS10-SIL DS5-SIL Max. Schallpegel 114 dB(A) / 1m 108 dB(A) / 1m Tonarten Richtdiagramm DS 10 Schallpegel Horizontaldiagramm DS 10 Schallpegel Vertikaldiagramm Tonart-Nr.
  • Seite 6 Tonartentabelle Kodierschalter/ Option TAS DIP-Switch siehe Kapitel 4.14 Beschreibung – Grundton Stufe 1 (Voreinstellung: Ton-Nr. 2) Description basic tone stage 1 (stage no. 2 = pre-set) 1 2 3 4 5 6 Description du son de base (Préréglage Son-No.2) kein Ton / No tone / Pas de son Notsignal / Unifi ed emergency signal/ signal danger 128 112 répétitif descendant...
  • Seite 7 Unterbrochener Ton / Interrupted tone / Son intermittent - Schiff verlassen Unterbrochener Ton / Interrupted tone / Son intermittent 116 125 (IMO SOLAS III/50 + SOLAS III/6.4) Wechselton / Alternating tone / Modulation bi-ton ON ON Wechselton / Alternating tone / Modulation bi-ton ON ON Wechselton / Alternating tone / Modulation bi-ton ON ON...

  • Seite 8: Sicherheitshandbuch/ Safety Manual

    EN ISO 13849-1 (in Anlehnung) Sicherheitsbezogene Teile von Steuerungen Mit der Kennzeichnung des Gerätes mit dem CE-Zeichen bestätigt die Firma Pfannenberg GmbH die Erfüllung der gesetzlichen Anforderungen der zutreffenden EG-Richtlinien. Der Schallgeber DS..-SIL erfüllt die Anforderungen an die funktionale Sicherheit nach IEC 61508, IEC61511 bzw.

  • Seite 9: Bewertung

    4.4. Bewertung 4.4.1. Verwendung als Anlaufwarnung von Maschinen Bei der Verwendung als Anlaufwarnung von Maschinen ist die Funktion der Erzeugung des akustischen Warn- signals als Funktion der Maschine zu bewerten. Der sichere Zustand ist erreicht, wenn das akustische Warnsys- tem zuverlässig funktioniert. Der Diagnosekanal überwacht diese Funktion und leitet bei Versagen über eine Sicherheitsschleife (Loop) den sicheren Zustand ein.

  • Seite 10: Verwendung Als Akustisches Warnsystem In Einkanaliger Ausführung

    4.4.2. Verwendung als akustisches Warnsystem in einkanaliger Ausführung Bei der Verwendung als Warnsystem nach Erfassung gefährlicher Zustände ist die Funktion des akustischen Warnsystems als Sicherheitsfunktion zu bewerten. Eine Messung erfasst einen gefährlichen Zustand und leitet den sicheren Zustand durch Ansteuerung des akustischen Warnsystems ein (Personal/Bediener ist gewarnt). Hinweis: Die Warnung von Personen ist eine willensabhängige Maßnahme, da sie eine willentliche Handlung einer oder mehrerer Personen erfordert.

  • Seite 11: Verwendung Als Akustisches Warnsystem Mit Testfunktion

    T-Proof Test PFDmean 1,66E-03 2,50E-02 1/Anforderung 3,80E-07 95,3 MTTR λ ,Schallgeber DUeff. λ ,Schallgeber λ ,Diagnose λ ,Diagnose 7460 β (CCF) λ ,Gesamt λ ,Gesamt 7710 MTTFd >100 Kategorie Die Überwachung der Funktion des Schallgebers wird bei der Wiederholungsprüfung (Proof-Test) genutzt. Der „Proof Test“...

  • Seite 12: Betriebsverhalten Der Überwachungseinrichtung

    4.5. Betriebsverhalten der Überwachungseinrichtung Zur Auswertung der Überwachung muss ein übergeordnetes Leitsystem, das den Anforderungen der funktionalen Sicherheit gemäß IEC/EN61508 entspricht, vorhanden sein. Das Leitsystem muss in der Lage sein, eine Fehleranaly- se anhand des Störmeldeausgangs in Verbindung mit dem Betriebszustand des Schallgebers durchzuführen. Fol- gende Abhängigkeiten zwischen Betriebszustand und Störmeldeausgang sind dabei möglich.

  • Seite 13: Funktionstest (Low Demand Mode)

    4.7. Funktionstest (Low Demand Mode) Für Anwendungen im „Low Demand Mode“ mit Sicherheitsanforderung ist in regelmäßigen Abständen ein au- tomatischer Funktionstest durchzuführen. Die Testintervalle sind im Kapitel 4.4.2.2 ersichtlich. Beide Teilsysteme, der Schallgeberkanal und die Überwachungsschaltung, haben getrennte Versorgungsspan- nungsanschlüsse. Damit ist eine Überprüfung der Funktion möglich und kann wie folgt ausgeführt werden (zeit- liche Abhängigkeiten siehe Abb.

  • Seite 14: Wiederholungstest (Proof Test)

    4.10. Wiederholungstest (Proof Test) In regelmäßigen Abständen sind manuelle Kontrollen der Sicherheitsfunktion und des visuellen Zustandes des Schallgebers vorzunehmen. Diese Prüfung dient der Identifizierung von nicht automatisch erkannten, gefährli- chen Fehlern und des Allgemeinzustandes des Gerätes. Bei Nichtausführung des Proof Tests in den erforderli- chen, festgelegten, zeitlichen Abständen führt das zum Verlust der erreichbaren SIL Einstufung.

  • Seite 15: Grenzen Der Anwendung

    4.12. Grenzen der Anwendung Die Grenzwerte, die den Technischen Daten im Kapitel 3 entnommen werden können, sind einzuhalten. Die Grenzen für die Berechnung der Sicherheitsintegrität des Schallgebers in Systemen sind dem Kapitel 4.4 zu entnehmen. Änderungen am Schallgeber sind nur durch den Hersteller möglich. Die Sicherheitskennwerte müssen neu er- mittelt und die funktionale Sicherheit muss geprüft werden.

  • Seite 16: Anschlussbelegung

    4.14. Anschlussbelegung Schallgeber Schallgeber- Überwachungs- Option TAS Schallgeber- Überwachungs- Option TAS Schallgeber kanal schaltung kanal schaltung Kodierschalter S1 Kodierschalter S1 Betriebs- Betriebs- Tonartenwahl Tonartenwahl spannung N spannung Überwachungs- Überwachungs- schaltung schaltung 2 4 6 8 Betriebs- Betriebs- spannung spannung Alarm Alarm potentialfrei potentialfrei...

  • Seite 17: Anschlussbedingungen

    Option Externe Tonartenwahl durch Steuerspannung – Kurzbezeichnung -TAS Schallgeber Grundton Betriebs- spannung x = geschlossen Option Abb. 11 Anschlussbelegung Option TAS Klemmenbelegung X3 (Option externe L - Steuerspannung Ton Stufe 2 Tonartenwahl L - Steuerspannung Ton Stufe 2 –TAS) L - Steuerspannung Ton Stufe 3 L - Steuerspannung Ton Stufe 3 4.15.

  • Seite 18: Störungsbeseitigung

    Fehler, die die funktionale Sicherheit betreffen sind an den Hersteller zu melden. Bitte verwenden Sie für eine reibungslose Abwicklung das im Anhang befindliche Formular und senden Sie dieses an eine der folgenden Verbindungen. Post: Pfannenberg GmbH Service Werner-Witt-Str.1 D-21035 Hamburg E-Mail: Service@Pfannenberg.com...
  • Seite 19 Contents Brief description of the system ........................20 Intended use ..............................21 Technical data ............................... 21 3.1. Installation drawing ..........................21 3.2. Electrical data : ............................. 21 3.3. Mechanical data : ..........................21 3.4. Climatic data ............................22 3.5. Acoustic Data : ............................. 22 Safety Manual ...............................

  • Seite 20: Brief Description Of The System

    1. Brief description of the system The sounders of the DS..-SIL series are audible warnings for the signalling of dangerous situations in safety relevant applications, e.g. as an intrinsic part of an E/E/PE system (according to EN61508). Operational voltage Acoustic (for signal devices signal Sounder channel...

  • Seite 21: Intended Use

    2. Intended use With a danger and risk analysis, dangers created in the installation can be ascertained. If a dangerous situation is to be avoided, then the sounders can be used as an integral part of a technical safety system (Safety Instru- ment System - SIS) up to safety integration level 2 (SIL 2).

  • Seite 22: Climatic Data

    - 25 °C ..+ 55 °C Storage temperature - 40 °C ..+ 70°C Relative humidity Applicability for outdoor use suitable for outdoor use 3.5. Acoustic data DS10-SIL DS5-SIL Max. sound level 114 dB(A) / 1m 108 dB(A) / 1m Sound patterns Sound level...
  • Seite 23 Dauerton / Continuous tone / Son continu ON ON ON 1500 Hz Dauerton / Continuous tone / Son continu ON ON 1200 Hz Dauerton / Continuous tone / Son continu 950 Hz Dauerton / Continuous tone / Son continu ON ON 825 Hz Dauerton / Continuous tone / Son continu - Bayer -...

  • Seite 24: Safety Manual

    EN ISO 13849-1 (following) Safety-related parts of control systems With the identification of the device with the CE sign, Pfannenberg GmbH confirms the fulfilment of the legal requirements of the applicable EC guidelines. The DS ..-SIL sounder fulfils the requirements of the functional safety according to IEC 61508, IEC 61511 and EN ISO13849-1 4.2.

  • Seite 25: Evaluation

    4.4. Evaluation 4.4.1. Use as a starting alarm of machines For use as a starting alarm of machines, the function of the generation of the acoustic warning signal channel is to be assessed as a function of the machine. The safe condition is reached when the acoustic warning system works reliably.

  • Seite 26: Use As An Acoustic Warning System In One-Channel Version

    4.4.2. Use as an acoustic warning system in one-channel version The function of the acoustic warning system is to be assessed as a safety function in the use as a warning sys- tem after recording dangerous conditions. A measurement records a dangerous condition and introduces the safe condition by controlling the acoustic warning system (personnel/operator is warned).

  • Seite 27: Use As Acoustic Warning System With Test Function

    Proof Test 1,66E-03 2,50E-02 1/requirement mean 3,80E-07 95,3 MTTR λ ,Sounder DUeff. λ ,Sounder λ ,Diagnosis λ ,Diagnosis 7460 β (CCF) λ ,complete λ ,complete 7710 MTTFd >100 Category Type The monitoring of the function of the sounder is used during the proof test. The 'proof test' is described in sec- tion 4.10 of the operating instructions/safety manual.

  • Seite 28: Operating Behaviour Of The Monitoring Equipment

    4.5. Operating behaviour of the monitoring equipment For the evaluation of the monitoring a superior control system, which is in accordance with the functional safety requirements of IEC/EN61508, must be available. The control system must be capable of carrying out a fault analysis according to the capacity of failure in connection with the operational condition of the sounder.

  • Seite 29: Time Dependencies

    4.6. Time dependencies Tone Operational voltage Sounder channel Operating voltage * depending on the tone Monitoring circuit for non-interrupted tones 0,2s for long tone intervals up to max. 2,5s Alarm output ** valid only for the independent ending of tones 26 and 98 Fig.

  • Seite 30: Function Test (Starting Alarm)

    4.8. Function test (starting alarm) The algorithm, as described in section 4.7, must be carried out immediately before every time the machine is switched on. Note: in doing so the functionality of the monitoring channel (diagnosis channel) is tested according to the IEC61508 required frequency.

  • Seite 31: Hardware Configuration

    4.11. Hardware configuration The adjustment of the hardware is restricted to the choice of the tone on DIP switch S1. The tone and related DIP switch generation is taken from the tone table in section 3.5. The position and assignment of the DIP switch are illustrated in section 4.14.

  • Seite 32: Requirements For The Installation And Putting Into Service

    4.13. Requirements for the installation and putting into service a) The sounder corresponds to state-of-the-art technology and was constructed taking into account the specific regulations and guidelines. b) The operating manual and the safety manual are aimed at educated and authorised electrical technical personnel.
  • Seite 33 Selector switch S1 Codierschalter/Selector switch/ commutateur de condage 6 7 8 nicht belegt Not assigned not assigned non occupé Programmier-Modus Programming Mode Programming Mode Mode de programmation Activation of sound combination 32 Aktivierung der Tonkombination 32 (wird nicht im Programmier-Modus benötigt) (not required in programming mode) Activation of sound combination 32 (not required in programming mode)

  • Seite 34: Connection Requirements

    Faults that affect the functional safety are to be reported to the manufacturer. For a smooth process, please use the form attached and send it to the following address. Post: Pfannenberg GmbH Service Werner-Witt-Str.1 D-21035 Hamburg E-Mail: Service@Pfannenberg.com...
  • Seite 35 Sommaire Description rapide du système ........................36 Utilisation conforme ............................. 37 Caractéristique techniques ......................... 37 3.1. Plan de montage ..........................37 3.2. Caractéristiques électriques ......................... 37 3.3. Caractéristiques mécaniques ....................... 38 3.4. Caractéristiques climatiques ........................ 38 3.5. Caractéristiques acoustiques ....................... 38 Manuel de sécurité...

  • Seite 36: Description Rapide Du Système

    1. Description rapide du système Les sirènes de la série DS..-SIL sont des dispositifs d'alarme sonore destinés à signaliser des situations dange- reuses dans des applications relatives à la sécurité, comme par exemple, en tant que composants d'un système E/E/PE (selon EN61508). Tension de service Signal sonore (en cas d'émission de signal)

  • Seite 37: Utilisation Conforme

    2. Utilisation conforme Une analyse des dangers et des risques permet de déterminer les risques découlant des installations. Dans le domaine de prévention et d'évitement des risques, les sirènes peuvent être utilisées en tant que composants d'un système instrumenté de sécurité (Safety Instrument System - SIS) jusqu'au niveau d'intégrité de sécurité 2 (SIL 2).

  • Seite 38: Caractéristiques Mécaniques

    Température de stockage - 40 °C ..+ 70°C Humidité relative Adéquation pour l'application extérieure Appropriée pour une utilisation à l'extérieur. 3.5. Caractéristiques acoustiques DS10-SIL DS5-SIL Intensité acoustique maximale 114 dB(A) / 1m 108 dB(A) / 1m Sons Diagrammes de rayonnement DS 10: Puissance sonore –...
  • Seite 39 Tableau des sons Option TAS Commutateur de codage voir chapitre 4.14 Description du son de base (Préréglage Son-No.2) 1 2 3 4 5 6 kein Ton / No tone / Pas de son Notsignal / Unifi ed emergency signal/ signal danger répétitif descendant - DIN 33404/T3 - Signal sonore non approprié...
  • Seite 40 Unterbrochener Ton / Interrupted tone / Son intermittent - Schiff verlassen Unterbrochener Ton / Interrupted tone / Son intermittent (IMO SOLAS III/50 + SOLAS III/6.4) Wechselton / Alternating tone / Modulation bi-ton ON ON Wechselton / Alternating tone / Modulation bi-ton ON ON Wechselton / Alternating tone / Modulation bi-ton ON ON...

  • Seite 41: Manuel De Sécurité (Safety Manual)

    EN ISO 13849-1 (dans le sens) Parties des systèmes de commande relatives à la sécurité La société Pfannenberg GmbH confirme avec le marquage CE de l'appareil sa conformité aux exigences lé- gales des directives CE correspondantes. La sirène DS..-SIL remplit les conditions de sécurité fonctionnelle de la norme CEI 61508, CEI 61511 et NE ISO13849-1.

  • Seite 42: Utilisation Comme Système D'alerte Acoustique En Exécution Monocanal

    Les avertissements de démarrage et les applications similaires sont des architectures qui peuvent, en règle générale, être assimilées au « High Demand Mode » (mode de sollicitation élevée). Un système de gestion électronique maître doit commander un test de fonctionnement automatique avant le démarrage imminent de la machine ou avant l'apparition de l'état dangereux, comme décrit au chapitre 4.9.

  • Seite 43: Application Comme Système D'alerte Sonore Sans Fonction De Test

    Le diagnostic peut uniquement être pris en compte si le dispositif fait l'objet d'un test de fonctionnement régulier et automatique, dont l'intervalle minimal doit correspondre, selon la norme CEI/EN 61508, au décuple jusqu'au centuple du taux de sollicitation. Cette possibilité, décrite et évaluée ci-dessous au chapitre 4.4.2.2 existe uni- quement en mode de faible sollicitation (Low Demand Mode).

  • Seite 44: Application Comme Système D'alerte Sonore Avec Fonction De Test

    λ ,total λ , total 7710 MTTFd >100 Categorie Type La surveillance de la fonction de la sirène est utilisée au « Proof Test » (test périodique). Le « Proof Test » est décrit au chapitre 4.10 des instructions de service / manuel de sécurité. 4.4.2.2.

  • Seite 45: Dépendances Temporelles

    Nous considérons que le dispositif de surveillance est sous tension électrique au moins 1 s avant l'activation du canal de signal sonore et que la sortie d'alarme est vérifiée au plus tôt 0,5 s après activation. Ce déroulement est une partie intégrante de la fonction de test automatique décrite au chapitre 4.7. a) La mise sous tension du canal de signal sonore, en état exempt de défaillance, implique la commande du relais MOS (la sortie du relais MOS entre dans un état à...

  • Seite 46: Test De Fonctionnement (Low Demand Mode)

    4.7. Test de fonctionnement (Low Demand Mode) L'application en « Low Demand Mode » avec exigences de sécurité requiert l'exécution périodique automatique de tests de fonctionnement. Les intervalles de test sont mentionnés au chapitre 4.4.2.2 des évaluations. Les deux systèmes partiels, notamment le canal de signal sonore et le circuit de surveillance, possèdent des raccords séparés pour la tension d'alimentation.

  • Seite 47: Configuration Du Matériel

    Inspection Opération de contrôle Instructions de contrôle Contrôle visuel a.) Boîtier dommages mécaniques et corrosifs, fixation au lieu d'emplacement b.) Cône d'émission de pas recouvert ou obstrué c.) Vissage au niveau du serrage correct, bonne étanchéité au niveau du câble branchement Fonction d.) Test de fonctionne-...

  • Seite 48: Limites D'utilisation

    4.12. Limites d'utilisation Les valeurs limites mentionnées aux caractéristiques techniques du chapitre 3 sont à respecter. Les limites relatives à la détermination de l'intégrité de la sécurité de la sirène intégrée dans des systèmes sont à consulter au chapitre 4.4. Des modifications à...

  • Seite 49: Affectation Des Broches

    4.14. Affectation des broches Sirène Canal de Option TAS Circuit de signal sonore surveillance Commutateur Tension de de condage S1 Service Circuit de surveillance 2 4 6 8 Tension de Service Alarme sans potentiel Commutateur de condage S1 6 7 8 non occupé...

  • Seite 50: Conditions De Raccordement

    Option: Sélection externe des sons par tension de commande – abréviation -TAS Son de base Niveau Niveau Niveau x = fermé Fig. 11 Affectation des broches avec l'option TAS Affectation des bornes X3 (Option : Sélection L - Tension de commande Son niveau 2 externe des sons L - Tension de commande Son niveau 2 –TAS)

  • Seite 51: Élimination Des Erreurs

    Les erreurs qui entravent la sécurité fonctionnelle doivent être signalées au fabricant. Pour permettre un traite- ment rapide de votre demande, nous vous prions d'utiliser le formulaire joint en annexe et d'envoyer celui-ci aux coordonnées suivantes. Post: Pfannenberg GmbH Service Werner-Witt-Str.1 D-21035 Hamburg E-Mail: Service@Pfannenberg.com...
  • Seite 52 Indice Breve descrizione del sistema ........................53 Utilizzo conforme alle disposizioni ......................54 Dati tecnici ..............................54 3.1. Schema di installazione........................54 3.2. Dati elettrici ............................54 3.3. Dati meccanici ............................55 3.4. Dati climatici ............................55 3.5. Dati acustici ............................55 Manuale disicurezza/ Safety Manual ......................

  • Seite 53: Breve Descrizione Del Sistema

    1. Breve descrizione del sistema Le sirene della serie DS..-SIL sono dispositivi di allarme acustici per la segnalazione di situazioni di pericolo in applicazioni rilevanti per la sicurezza, ad es. come parte integrata di un sistema E/E/PE (secondo EN61508). Tensione d’esercizio Segnale (in caso di segnalazione) acustico...

  • Seite 54: Utilizzo Conforme Alle Disposizioni

    2. Utilizzo conforme alle disposizioni Un’analisi dei rischi e dei pericoli permette di accertare i pericoli derivati dell’installazione. Ai fini di prevenire ed evitare i pericoli, le sirene possono essere utilizzate come parte integrale di un sistema di sicurezza tecnica (Safety Instrument System - SIS) fino al livello integrato di sicurezza 2 (SIL 2).

  • Seite 55: Dati Meccanici

    - 25 °C ..+ 55 °C Temperatura stoccaggio - 40 °C ..+ 70°C Umidità relativa Ideale per impiego all’aperto Ideale per impiego all’aperto 3.5. Dati acustici DS10-SIL DS5-SIL Intensità sonora massima 114 dB(A) / 1m 108 dB(A) / 1m Tipi di suono Diagramma polare DS 10 Intensità...
  • Seite 56 Sirena ON ON ON Sirena ON ON ON ON Sirena - Hoechst - ON ON ON Sirena - NF C 48-265 ON ON ON ON ON Selezione delle combinazioni libere di suoni per i livelli 2, 3 e 4 – Per la programmazione vedi sotto Sirena ON ON ON...

  • Seite 57: Manuale Disicurezza/ Safety Manual

    EN ISO 13849-1 (in conformità) Parti di sicurezza di dispositivi di controllo L’apparecchio è contrassegnato dal marchio CE. Con esso Pfannenberg GmbH attesta che l’apparecchio è conforme ai requisiti previsti dalle corrispondenti Direttive CE. La sirena DS..-SIL soddisfa i requisiti in materia di sicurezza funzionale delle norme IEC 61508, IEC61511 e EN ISO13849-1.

  • Seite 58: Qualifica

    • Sistemi che operano in “low demand mode” (richiesta bassa della funzione di sicurezza) e che sono soggetti periodicamente a un’attivazione di prova. Se il test periodico è eseguito in modo automatico, può essere valutato in modo tale che il grado di copertura della diagnostica sia preso in considerazio- ne nel calcolo degli indici di affidabilità.

  • Seite 59: Utilizzo Come Sistema Acustico Di Allarme In Versione Monocanale

    3,9 x 10 94,9 MTTFd >100 anni λDiagDU λDiagDD λDiagS 7460 Tipo di architettura IEC/EN61508 Idoneità del sistema all’uso in loop di sicurezza fino al livello Categoria (DIN EN ISO13849) PL (DIN EN ISO13849 4.4.2. Utilizzo come sistema acustico di allarme in versione monocanale La funzione del sistema acustico di allarme deve essere testato qualora sia utilizzato come sistema di allarme in presenza di stati di pericolo.

  • Seite 60: Utilizzo Come Sistema Acustico Di Allarme Senza Funzione Di Test

    4.4.2.1. Utilizzo come sistema acustico di allarme senza funzione di test Alla funzione di sicurezza, ovvero all’emissione di un segnale di allarme, provvede un sistema monocanale (1oo1 secondo IEC/EN61508) senza tener conto della funzione di diagnostica, di cui al capitolo 4.2. La “low demande mode”...

  • Seite 61: Utilizzo Come Sistema Acustico Di Allarme Con Funzione Di Test

    4.4.2.2. Utilizzo come sistema acustico di allarme con funzione di test Questa valutazione si applica unicamente ai sistemi in low demand mode. Viene presa in considerazione la funzione di test, di cui al capitolo 4.7. Essa deve essere eseguita in modo automatico e con una frequenza mi- nima di 10 ...

  • Seite 62: Dipendenze Temporali

    Un guasto viene ugualmente segnalato dopo una durata di 4 secondi se la sirena interrompe in modo indipen- dente le i tipi di suono (ad es. tipi di suono 26 e 98). In questo caso, il dispositivo di controllo deve tenere contro del ciclo di generazione dei suoni (60 secondi) e ripristinarlo.

  • Seite 63: Test Funzionale (Low Demand Mode)

    4.7. Test funzionale (Low demand mode) Le applicazioni in “low demand mode“ con richiesta di sicurezza richiedono l’esecuzione periodica e automatica di test funzionali. Gli intervalli di testo sono riportati nel capitolo 4.4.2.2. I due sistemi parziali - il canale della sirena e il circuito di sorveglianza - hanno collegamenti di tensione di ali- mentazione separati.

  • Seite 64: Configurazione Hardware

    Verifica Operazione Istruzioni a.) Alloggiamento Danni meccanici e da corrosione, fissaggio in posizione Controllo vi- sivo b.) Cono di emissione del Non coperto, né ostruito suono c.) Passacavo Serraggio corretto, buona tenuta con il cavo Funzione d.) Test funzionale ma- - Esecuzione manuale, graduale, dei singoli passaggi del test, di cui al nuale capitolo 4.7...

  • Seite 65: Requisiti In Ambito Di Installazione E Messa In Funzione

    4.13. Requisiti in ambito di installazione e messa in funzione La sirena è stata costruita secondo tecnologie all’avanguardia e in conformità ai regolamenti e alle direttiva perti- nenti. Le istruzioni per l’uso e il manuale di sicurezza sono destinati agli elettricisti specializzati, qualificati e autorizzati. Questi elettricisti specializzati devono avere sempre a portata di mano le istruzioni per l’uso e il manuale di sicu- rezza e attenersi a quanto previsto dal corrispettivo contenuto.

  • Seite 66: Condizioni Per La Connessione

    DIP switch S1 Codierschalter S1 Non assegnato nicht belegt Programmiermodus Modalità di programmazione Aktivierung der Tonkombination 32 Attivazione della combinazione di suoni 32 (wird nicht im Programmier-Modus benötigt) (non necessaria nella modalità di program- mazione) Assegnazione morsetto L – tensione d’esercizio sirena N –...

  • Seite 67: Indicazioni Di Avviso

    Eventuali guasti che compromettono la sicurezza funzionale devono essere segnalati al produttore. Per permet- tere il trattamento rapido di eventuali richieste, compilare il modulo in allegato e inviarcelo al seguente indirizzo. Indirizzo Pfannenberg GmbH postale: Service Werner-Witt-Str.1 D-21035 Hamburg E-mail: Service@Pfannenberg.com...

  • Seite 68: Anhang Formular „ Service Fehlererfassung

    Da allegare alla restituzione dell’apparecchio o da utilizzare per segnalare un guasto 1. Reparatur-Anforderung/ Repair request/ Ja/ Yes Nein/ No Demande de réparation/ Richiesta di riparazione 2. Pfannenberg Ref. Nr./ Pfannenberg Ref. No.: Datum/ Date/ (wenn bekannt/ If known/ Si connue/ Se conosciuto) Date/ Data : 3.
