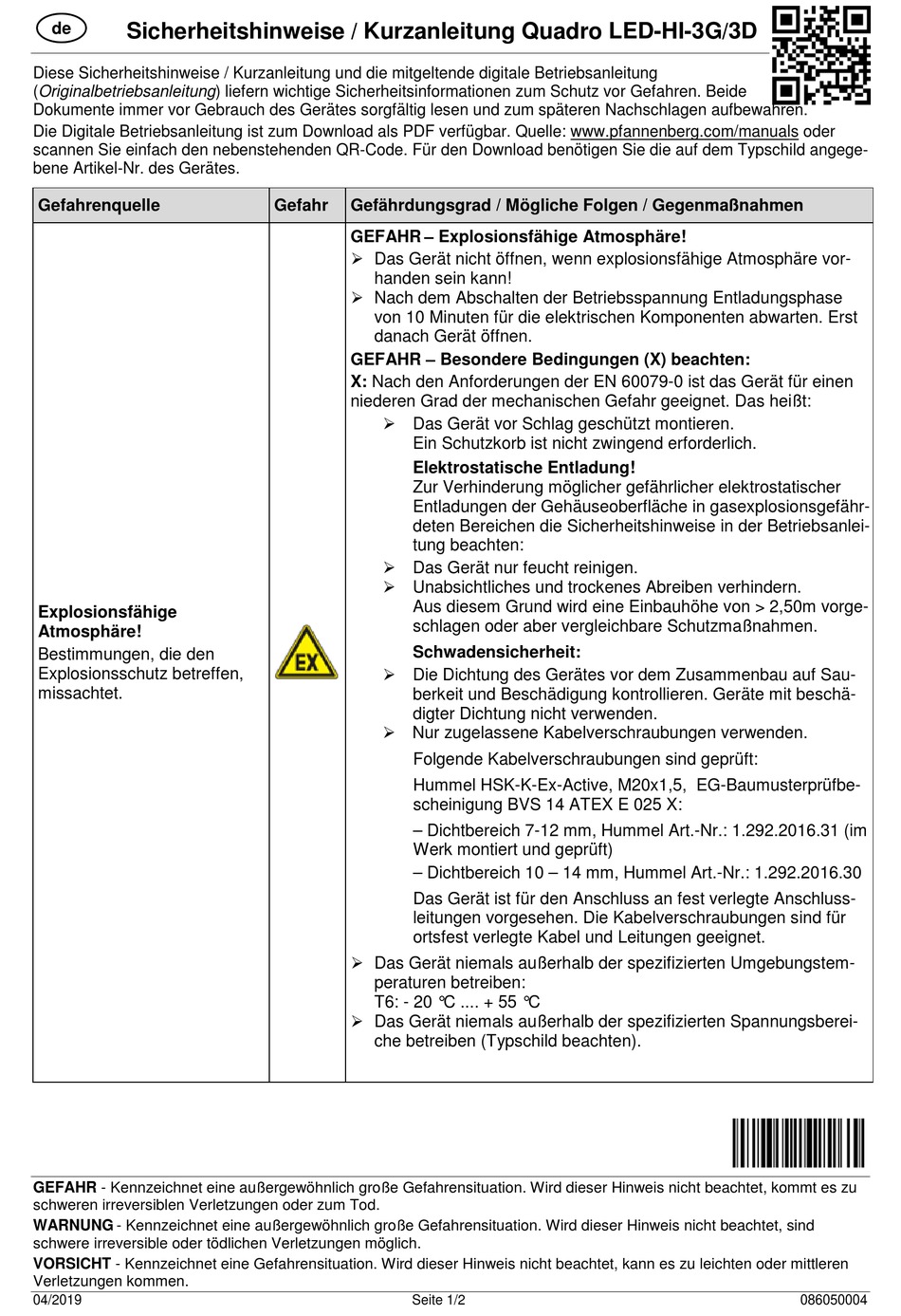

Sicherheitshinweise / Kurzanleitung Quadro LED-HI-3G/3D
Diese Sicherheitshinweise / Kurzanleitung und die mitgeltende digitale Betriebsanleitung
(Originalbetriebsanleitung) liefern wichtige Sicherheitsinformationen zum Schutz vor Gefahren. Beide
Dokumente immer vor Gebrauch des Gerätes sorgfältig lesen und zum späteren Nachschlagen aufbewahren.
Die Digitale Betriebsanleitung ist zum Download als PDF verfügbar. Quelle: www.pfannenberg.com/manuals oder
scannen Sie einfach den nebenstehenden QR-Code. Für den Download benötigen Sie die auf dem Typschild angege-
bene Artikel-Nr. des Gerätes.
Gefahrenquelle
Explosionsfähige
Atmosphäre!
Bestimmungen, die den
Explosionsschutz betreffen,
missachtet.
GEFAHR - Kennzeichnet eine außergewöhnlich große Gefahrensituation. Wird dieser Hinweis nicht beachtet, kommt es zu
schweren irreversiblen Verletzungen oder zum Tod.
WARNUNG - Kennzeichnet eine außergewöhnlich große Gefahrensituation. Wird dieser Hinweis nicht beachtet, sind
schwere irreversible oder tödlichen Verletzungen möglich.
VORSICHT - Kennzeichnet eine Gefahrensituation. Wird dieser Hinweis nicht beachtet, kann es zu leichten oder mittleren
Verletzungen kommen.
04/2019
Gefahr
Gefährdungsgrad / Mögliche Folgen / Gegenmaßnahmen
GEFAHR – Explosionsfähige Atmosphäre!
Das Gerät nicht öffnen, wenn explosionsfähige Atmosphäre vor-
handen sein kann!
Nach dem Abschalten der Betriebsspannung Entladungsphase
von 10 Minuten für die elektrischen Komponenten abwarten. Erst
danach Gerät öffnen.
GEFAHR – Besondere Bedingungen (X) beachten:
X: Nach den Anforderungen der EN 60079-0 ist das Gerät für einen
niederen Grad der mechanischen Gefahr geeignet. Das heißt:
Das Gerät vor Schlag geschützt montieren.
Ein Schutzkorb ist nicht zwingend erforderlich.
Elektrostatische Entladung!
Zur Verhinderung möglicher gefährlicher elektrostatischer
Entladungen der Gehäuseoberfläche in gasexplosionsgefähr-
deten Bereichen die Sicherheitshinweise in der Betriebsanlei-
tung beachten:
Das Gerät nur feucht reinigen.
Unabsichtliches und trockenes Abreiben verhindern.
Aus diesem Grund wird eine Einbauhöhe von > 2,50m vorge-
schlagen oder aber vergleichbare Schutzmaßnahmen.
Schwadensicherheit:
Die Dichtung des Gerätes vor dem Zusammenbau auf Sau-
berkeit und Beschädigung kontrollieren. Geräte mit beschä-
digter Dichtung nicht verwenden.
Nur zugelassene Kabelverschraubungen verwenden.
Folgende Kabelverschraubungen sind geprüft:
Hummel HSK-K-Ex-Active, M20x1,5, EG-Baumusterprüfbe-
scheinigung BVS 14 ATEX E 025 X:
– Dichtbereich 7-12 mm, Hummel Art.-Nr.: 1.292.2016.31 (im
Werk montiert und geprüft)
– Dichtbereich 10 – 14 mm, Hummel Art.-Nr.: 1.292.2016.30
Das Gerät ist für den Anschluss an fest verlegte Anschluss-
leitungen vorgesehen. Die Kabelverschraubungen sind für
ortsfest verlegte Kabel und Leitungen geeignet.
Das Gerät niemals außerhalb der spezifizierten Umgebungstem-
peraturen betreiben:
T6: - 20 °C .... + 55 °C
Das Gerät niemals außerhalb der spezifizierten Spannungsberei-
che betreiben (Typschild beachten).
