c) Un guasto viene ugualmente segnalato dopo una durata di 4 secondi se la sirena interrompe in modo indipen-
dente le i tipi di suono (ad es. tipi di suono 26 e 98). In questo caso, il dispositivo di controllo deve tenere contro
del ciclo di generazione dei suoni (60 secondi) e ripristinarlo.
d) Se l'emissione del segnale di allarme non ha luogo durante il funzionamento del canale della sirena senza che la
tensione sia stata interrotta, l'uscita di allarme passa allo stato di alta pendenza e segnale un guasto dopo un
tempo di ritardo di 4 secondi.
e) La durata minima di un segnale di allarme è di 5 secondi, trascorsi i quali il sistema passa di nuovo alla modalità
di sorveglianza.

4.6. Dipendenze temporali

Suono
Tensione d'esercizio
Canale sirena
Tensione d'esercizio
Circuito di sorveglianza
Uscita di allarme

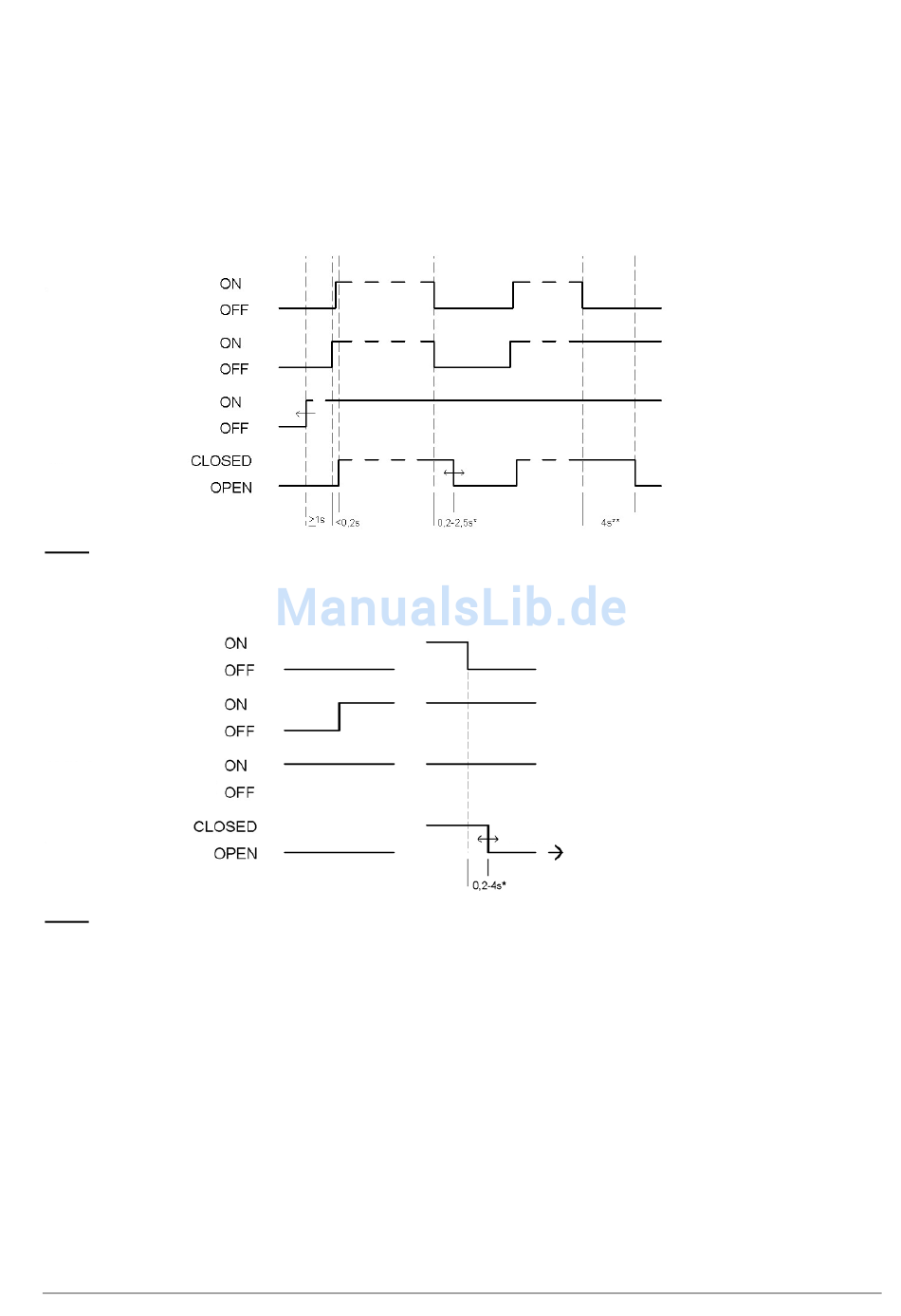

Fig. 8 Diagramma temporale delle funzioni
Suono
Tensione d'esercizio
Canale sirena
Tensione d'esercizio
Circuito di sorveglianza
Uscita di allarme
Fig. 9 Diagramma dei tempi funzionali in presenza di guasti
Datei/ file name:085501958h_D-GB-F-IT.docx
Mancata generazione del
suono
Seite / page: 62 / 68
Mancata emissione del suono
*
in funzione del tipo di suono
e della ricerca guasti
Allarme min 5
* in funzione del suono
Per suoni interrotti di 0,2 sec.
con lunga pausa di max 2,5 s
** si applica solo per l'arresto
autonomo dei suoni 26 e 98.
Zeichnungsnr./ Drwg-no.: 30007-008-13h
