Anschlussbelegung

Schallgeber
Schallgeber
Betriebs-
Betriebs- L
spannung N spannung
Überwachungs-
Überwachungs-
schaltung
schaltung
Betriebs- Betriebs-
L
spannung
spannung
N
Alarm Alarm
potentialfrei
potentialfrei

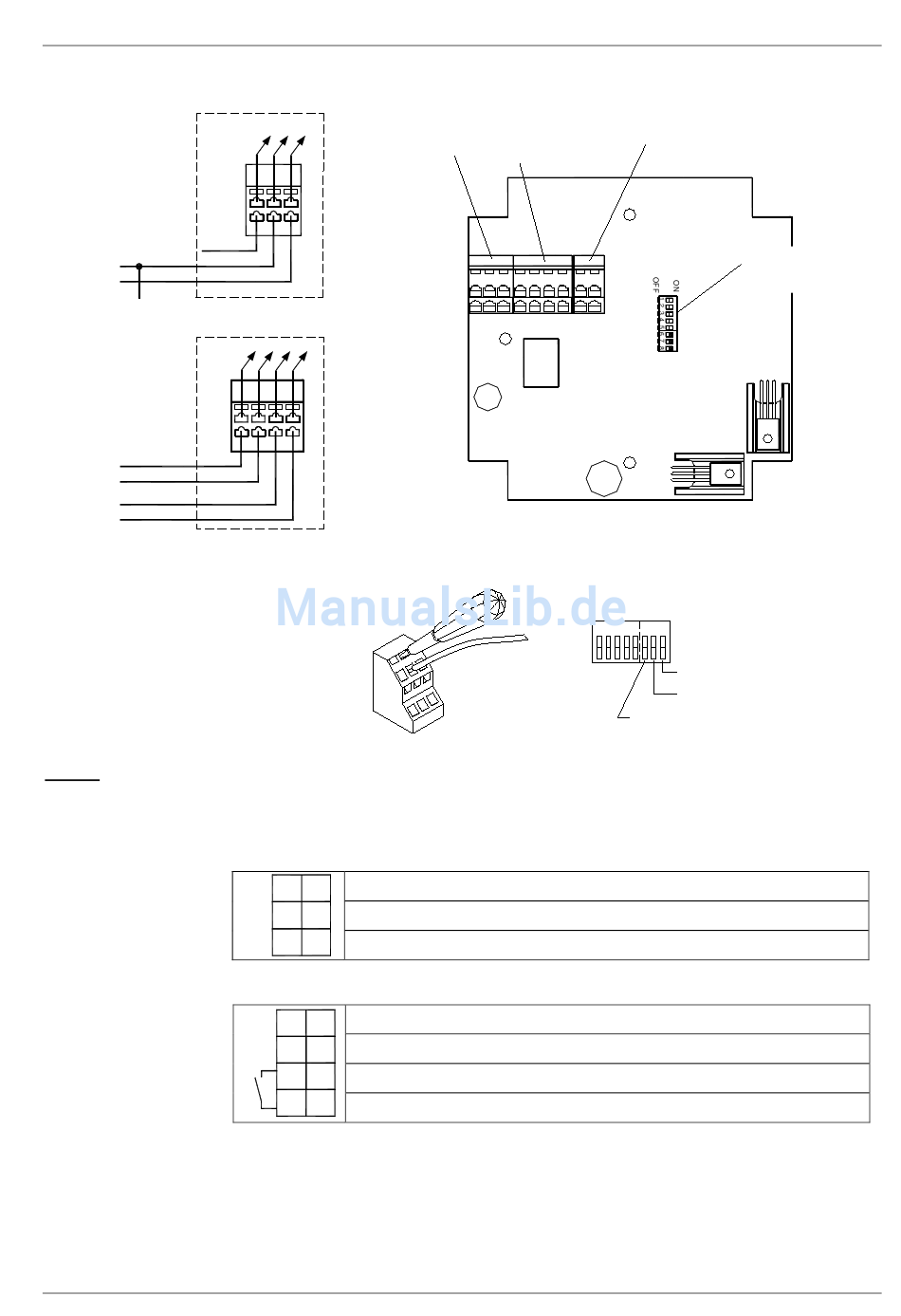

Abb. 10 Anschlussbelegung und Bedienelemente
Klemmenbelegung X1
Klemmenbelegung X2
Datei/ file name:085501958h_D-GB-F-IT.docx
L N
PE
X1
2 4 6
1 3 5
PE
L
N
L N
X2
2 4 6 8
1 3 5 7
PE
1 2
3 4
L – Betriebsspannung Schallgeber
5 6
N – Betriebsspannung Schallgeber
L - Betriebsspannung Überwachungskanal
1 2
3 4 N - Betriebsspannung Überwachungskanal
5 6
Alarmkontakt (IN) potentialfrei, MOS-Relais, 230V~/ 80mA
7 8
Alarmkontakt (OUT) potentialfrei, MOS-Relais, 230V~/ 80mA
Seite / page: 16 / 68
Schallgeber- Überwachungs-
Schallgeber-
Überwachungs-
kanal schaltung
kanal
schaltung
X1 X2
Kodierschalter S1
Option TAS
Option TAS
X3
Codierschalter S1
ON
1 2 3 4 5 6 7 8
OFF
nicht belegt nicht belegt
Programmiermodus
Programmiermodus
Aktivierung der Tonkombination 32
Aktivierung der Tonkombination 32
(wird nicht im Programmier-Modus
(wird nicht im Programmier-Modus benötigt)
benötigt)
Zeichnungsnr./ Drwg-no.: 30007-008-13h
Kodierschalter S1 Kodierschalter S1
Tonartenwahl Tonartenwahl
