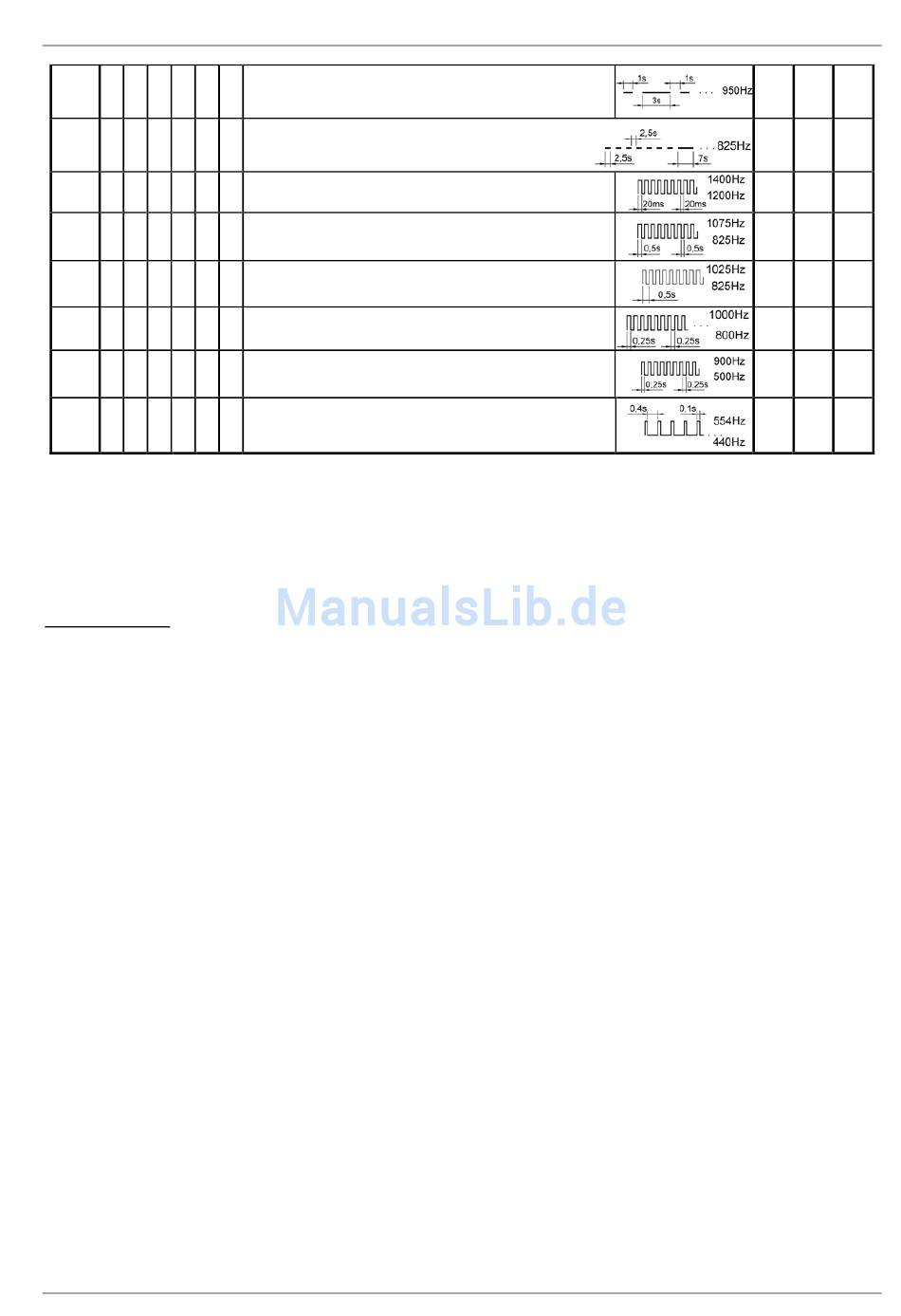

116
ON
ON
ON
117
ON
ON
125
ON ON
ON
127
ON ON
128
ON ON
131
ON
ON ON
142
ON ON
ON
146
ON ON ON
Individuelle Kombination der Tonarten für Stufe 1, 2, 3 und 4 (Tonart 32 der Tonartentabelle)
Bei Schallgebern mit externer Tonartenwahl können die Kombinationen der Tonarten für die Stufen 1 bis 4
geändert werden und somit der jeweiligen Anwendung angepasst werden. Die Tonart der Stufe 1 wird weiterhin
mit dem Kodierschalter 1-5 angewählt. Die Stufen 2, 3 und 4 sind programmierbar.
Programmierung
Die Programmierung der Stufen 2, 3 und 4 kann wie folgt beschrieben vorgenommen werden:
- Schallgeber spannungsfrei schalten
- Wechsel in den Programmier-Modus durch Kodierschalterstellung 7 auf ON
- Auswahl der gewünschten Tonart durch entsprechende Kodierschalterstellungen 1 - 5 (siehe Tonartentabelle,
Grundtonarten)
- Kurzzeitiges, zeitgleiches Anlegen der Betriebsspannung und der Steuerspannung an die entsprechenden
Eingangsklemmen für Stufe 2, 3 oder 4 (siehe auch Anschlussbeispiele, Kapitel 4.14 ) Die eingestellte Tonart
wird von der angesteuerten Stufe übernommen.
ACHTUNG: Bei Einschalten der Betriebsspannung keine spannungsführenden Teile des Schallgebers berüh-
ren!
- Wiederholung für alle Stufen (2 - 4), die angesteuert werden sollen
- Schallgeber spannungsfrei schalten
- Ausschalten des Programmier-Modus durch Kodierschalterstellung 7 auf OFF.
Die Tonart für Stufe 1 wird nach dem Verlassen des Programmier-Modus wie gehabt mit dem Kodierschalter 1
bis 5 eingestellt.
Auswahl der individuellen Tonkombination, indem der Kodierschalter 6 auf ON gestellt wird. (siehe Tonartenta-
belle Tonart 32)
Datei/ file name:085501958h_D-GB-F-IT.docx
Unterbrochener Ton / Interrupted tone /
Son intermittent
-
Unterbrochener Ton / Interrupted tone /
Son intermittent
(IMO SOLAS III/50 + SOLAS III/6.4)
Wechselton / Alternating tone / Modulation bi-ton
Wechselton / Alternating tone / Modulation bi-ton
Wechselton / Alternating tone / Modulation bi-ton
Wechselton / Alternating tone / Modulation bi-ton
Wechselton / Alternating tone / Modulation bi-ton
Feueralarm Frankreich / French Fire sound /
Son évacuation urgence
Seite / page: 7 / 68
- Schiff verlassen
- NFS32-001 -
117
93
93
116 125
57
93
2
90
2
112
24
55
2
54
128
67
Zeichnungsnr./ Drwg-no.: 30007-008-13h
125
24
60
57
23
88
4
