5. Montage des Innengerät
1. Einbau der Montageplatte
Montieren Sie die Montageplatte waagerecht auf eine ebene Fläche an die Wand und
•
beachten Sie die Abstände nach oben, unten und seitlich.
Befestigen Sie die Montageplatte mit ausreichend Schrauben, sodass diese fest und eben
•
an der Wand liegt.
Wenn Sie hinter der Montageplatte den Wanddurchbruch für die Kältemittelleitungen etc.
•
machen, kann es hilfreich sein, dieses vor der Befestigung der Montageplatte
durchzuführen (Kap. 2).
2. Wanddurchbruch

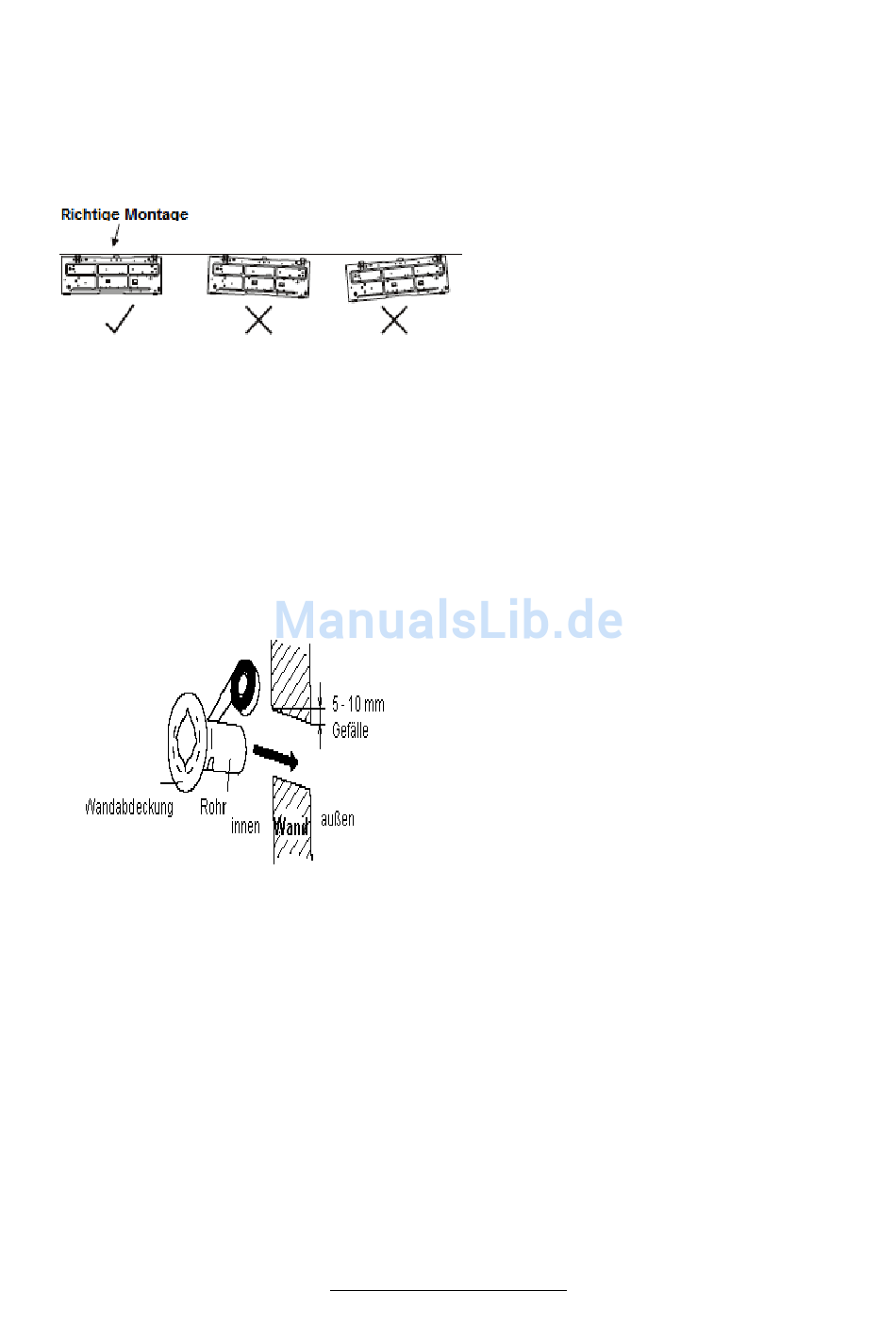

Bestimmen Sie die Bohrlöcher für den Wanddurchbruch gemäß der obigen Abbildung.
•
Bohren Sie ein Loch, entsprechend der Wanddurchführung, leicht schräg nach unten zur
•
Außenseite hin (siehe Bild oben).
Führen Sie die Kunststoffhülse durch das Loch. Durch dieses Loch werden später die
•
Kältemittelleitungen, der Kondenswasserschlauch und die elektrische Verbindungsleitung
geführt.
3. Anschlüsse am Innengerät und Wanddurchführung
Am Innengerät werden die Kältemittelleitungen der Kondenswasserschlauch und die
elektrische Verbindungsleitung zum Außengerät angeschlossen und müssen nach außen
geführt werden. Sie können die Leitungen seitlich aus dem Gerät führen oder aber direkt
hinter dem Innengerät nach außen.
