Kältemittelleitungen
Für die Montage des Anschlussrohres rechts- oder linksseitig entfernen Sie die
•
Abdeckung für die Leitungen an der Seite des Gerätes.

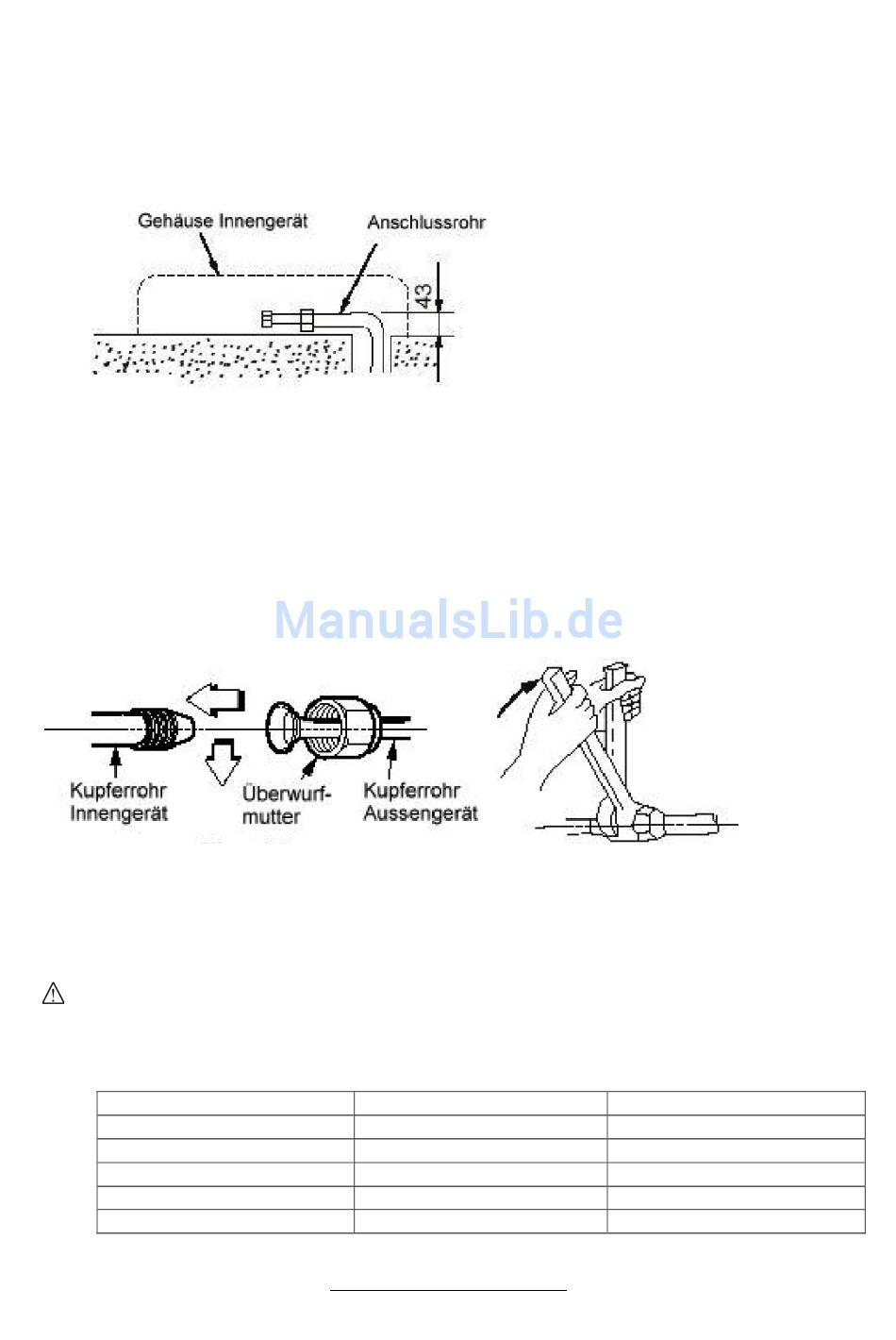

Für die Montage des Anschlussrohres links oder rechts, montieren Sie es wie abgebildet.
•
Biegen Sie das Anschlussrohr auf höchstens 43mm vom Knickpunkt bis zur Geraden.
Achten Sie peinlichst darauf, dass die Leitungen beim Biegevorgang nicht abgeknickt
•
werden. Gehen Sie mit äußerster Vorsicht vor!
Schließen Sie die Leitungen am Innengerät an. Entfernen Sie zuvor die Blindstopfen an
•
der Inneneinheit und an den mitgelieferten Kältemittelleitungen.
Fügen Sie die Leitungsenden zentriert zueinander, drehen Sie die Überwurfmutter zuerst
•
mit den Fingern fest und dann mit einem Drehmomentschlüssel gemäß der in der
genannten Tabelle fest.
Halten Sie mit einem Schraubenschlüssel dagegen, damit Sie nicht die Leitungen
•
beschädigen.
Achtung
Übermäßige Kraftanwendung bei der Benutzung des Drehmomentschlüssels kann die
Überwurfmuttern und Anschlüsse beschädigen!
Rohrdurchmesser
6,35 mm (1/4")
9,52 mm (3/8")
12,7 mm (1/2")
15,88 mm (5/8")
19,05 mm (3/4")
Anzugsmoment (N.cm)
1570 (160 kgf.cm)
2940 (300 kgf.cm)
4900 (500 kgf.cm)
7430 (750 kgf.cm)
11770 (1200 kgf.cm)
10
Nachzugsmoment (N.cm)
1960 (200 kgf.cm)
3430 (350 kgf.cm)
5390 (550 kgf.cm)
7850 (800 kgf.cm)
13730 (1400 kgf.cm)
