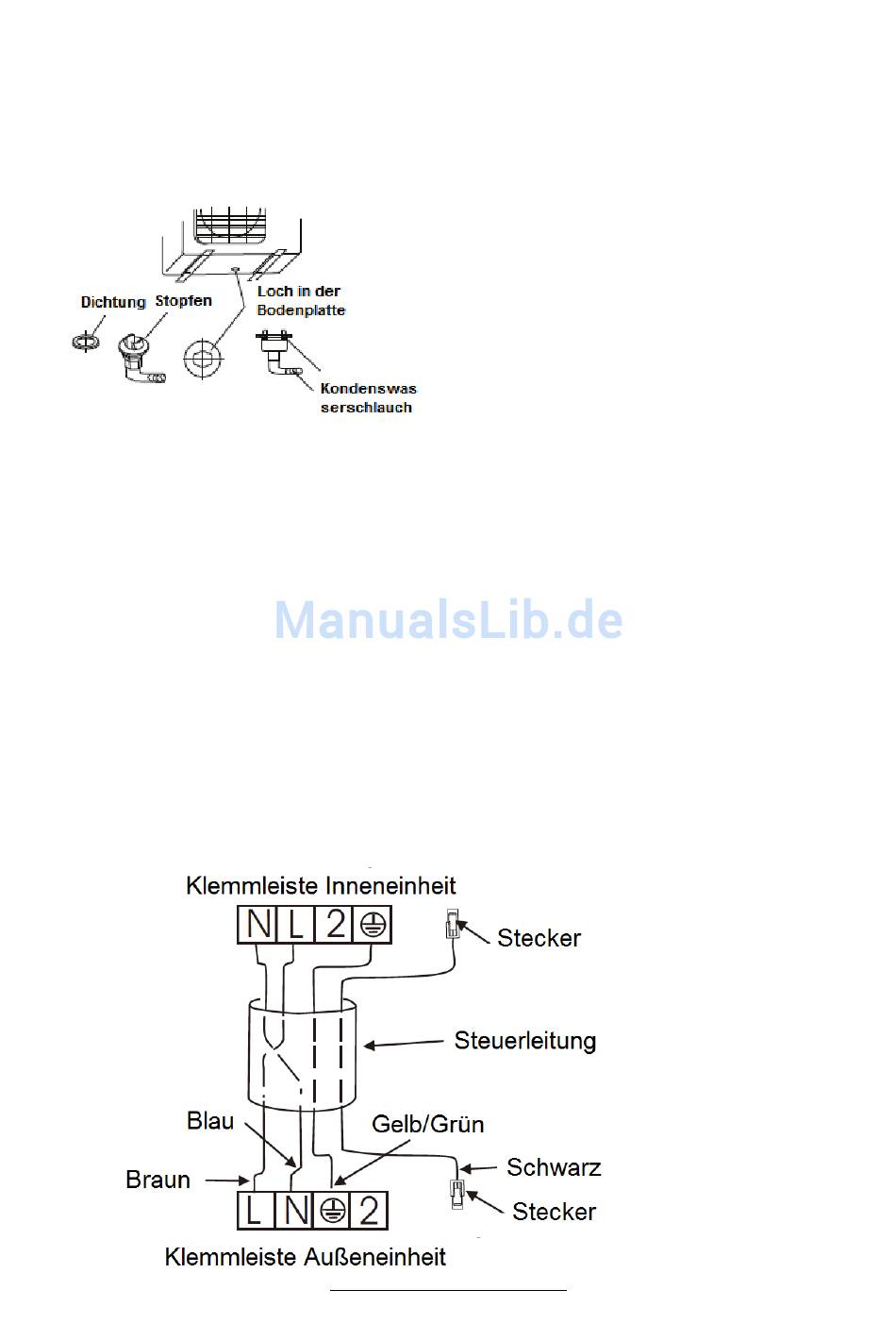

3. Montage des Abflussstopfens (sofern Lieferumfang)
Legen Sie die Dichtung auf den Abflussstopfen und stecken Sie den Abflussstopfen in den
Boden des Außengerätes und drehen Sie den Stopfen um 90° um ihn sicher zu befestigen.
Kondenswasser bildet sich im Heizmodus des Gerätes.
7. Anschlüsse
Elektrischer Anschluss am Außengerät
Verwenden Sie nur die mitgelieferten Leitungen, sofern diese im Lieferumfang enthalten
•
sind. Alle verwendeten Kabel müssen den nationalen Vorschriften entsprechen und
dürfen nur von qualifizierten Fachpersonal angeschlossen werden.
Schließen Sie die Leitung(en), die vom Innengerät zum Außengerät geführt werden,
•
gemäß der Bezeichnung an die Kabelaufnahme im Klemmkasten des Außengerätes und
Innengerät, wenn dort noch nicht werksseitig angeschlossen, an. Entfernen Sie dazu die
Abdeckung seitlich am Außengerät und ggf. am Innengerät. Die Klemmen müssen immer
1:1 zwischen Innen- und Außengerät verbunden werden (L auf L, N auf N, etc.)
Je nach Modell werden ein oder zwei Leitungen verwendet (Steuerleitung und
•
Spannungsversorgung).
Achten Sie unbedingt auf den richten Anschluss des Schutzleiters.
•
14
