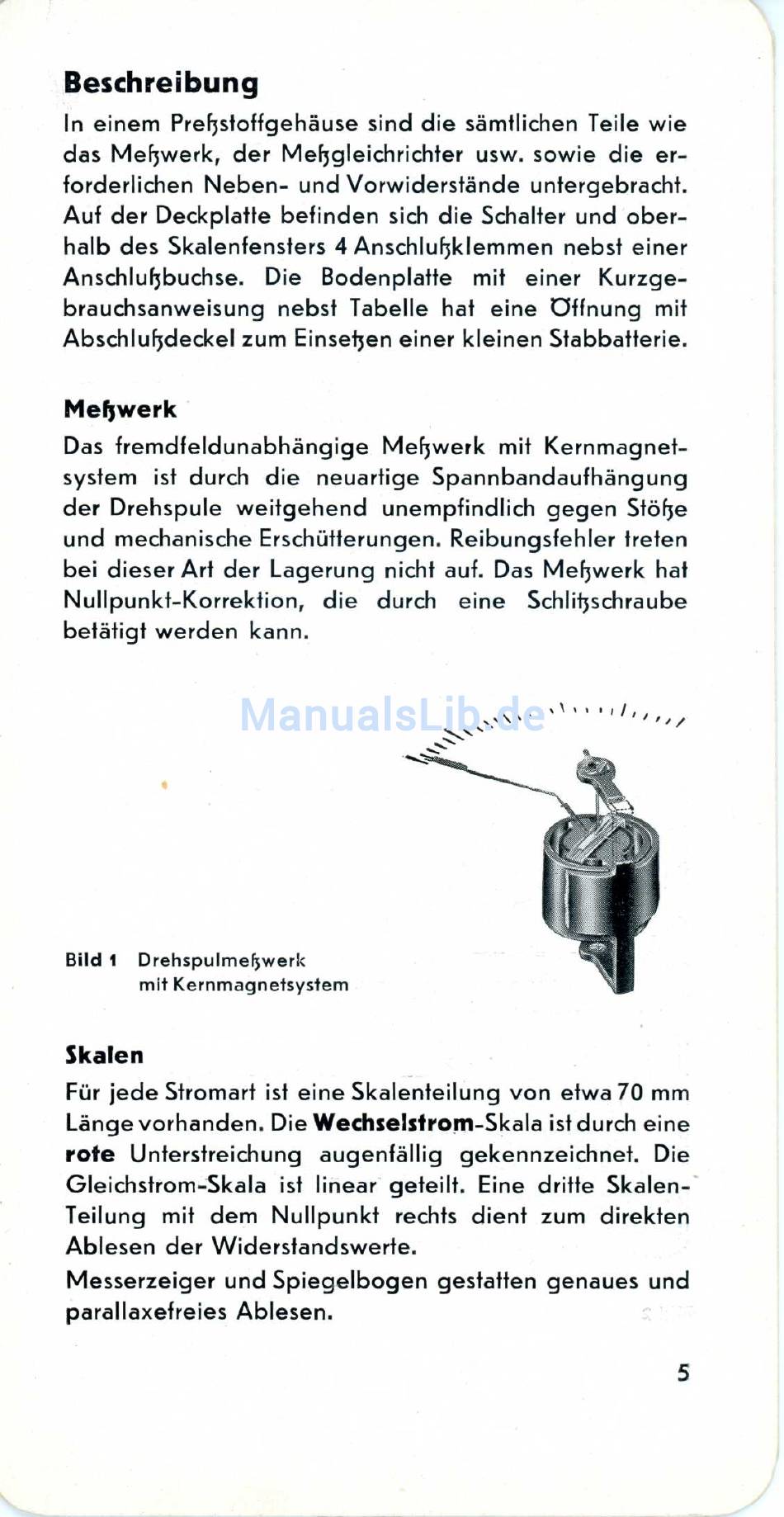

Beschreibung
In einem Preßstoffgehäuse sind die sämtlichen Teile wie
das Meßwerk, der Meßgleichrichter usw. sowie die er
forderlichen Neben- und Vorwiderstände untergebracht.
Auf der Deckplatte befinden sich die Schalter und ober
halb des Skalenfensters 4 Anschlußklemmen nebst einer
Anschlußbuchse. Die Bodenplatte mit einer Kurzge
brauchsanweisung nebst Tabelle hat eine Öffnung mit
Abschlußdeckel zum Einsetzen einer kleinen Stabbatterie.
M eßw erk
Das fremdfeldunabhängige Meßwerk mit Kernmagnet
system ist durch die neuartige Spannbandaufhängung
der Drehspule weitgehend unempfindlich gegen Stöße
und mechanische Erschütterungen. Reibungsfehler treten
bei dieser Art der Lagerung nicht auf. Das Meßwerk hat
Nullpunkt-Korrektion, die durch eine Schlitzschraube
betätigt werden kann.
B ild 1
D re h sp u lm e ßw erk
m it Kernm agnetsystem
Skalen
Für jede Stromart ist eine Skalenteilung von etwa 70 mm
Länge vorhanden. Die
rote
Unterstreichung augenfällig gekennzeichnet. Die
Gleichstrom-Skala ist linear geteilt. Eine dritte Skalen-
Teilung mit dem Nullpunkt rechts dient zum direkten
Ablesen der Widerstandswerte.
Messerzeiger und Spiegelbogen gestatten genaues und
parallaxefreies Ablesen.
Wechselstrom-Skala
ist durch eine
5
