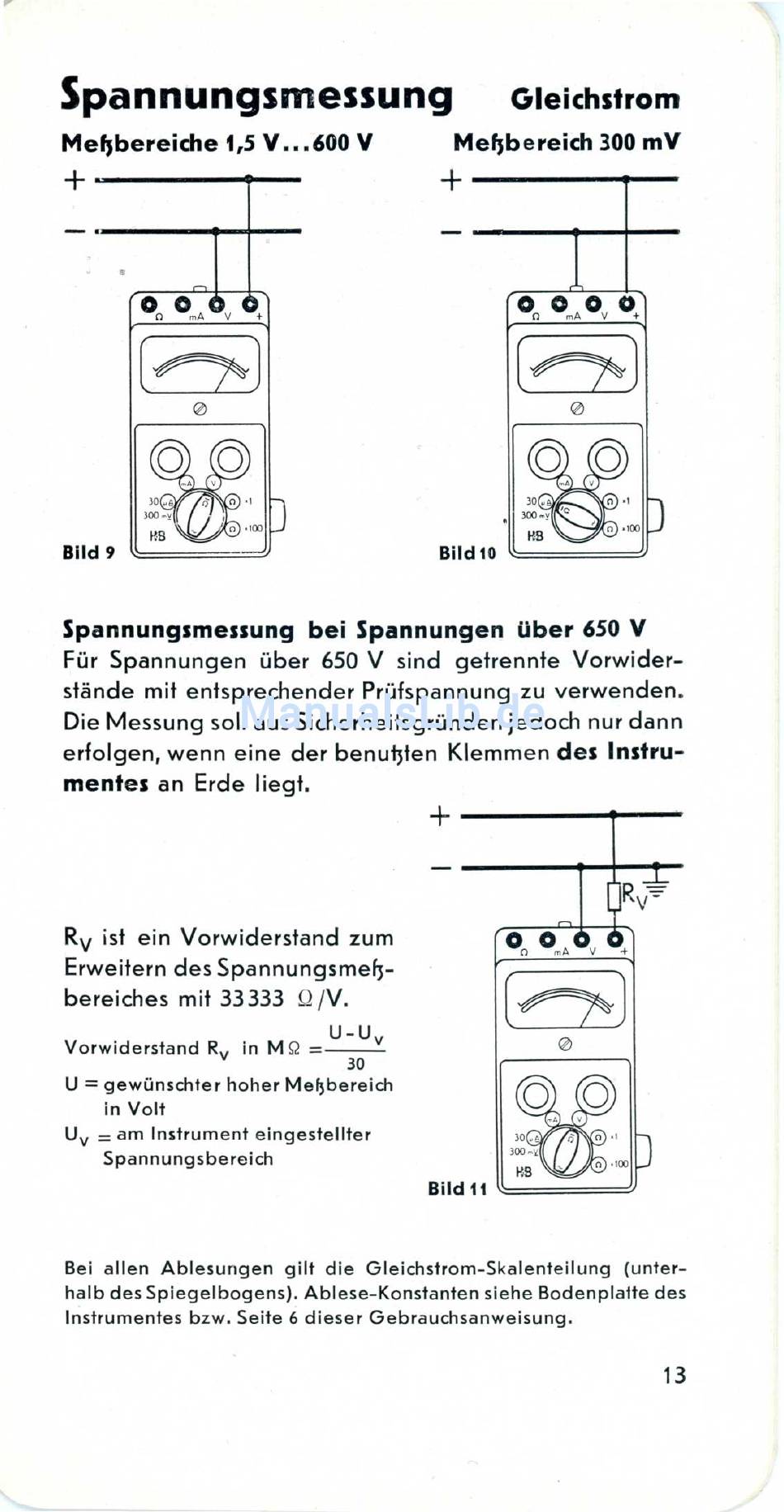

Spannungsmessung
M eßbereiche 1,5 V ...600 V
Spannungsmessung bei Spannungen über 650 V
Für Spannungen über 650 V sind getrennte Vorwider
stände mit entsprechender Prüfspannung zu verwenden.
Die Messung soll aus Sicherheitsgründen jedoch nur dann
erfolgen, wenn eine der benutzten Klemmen
mentes
an Erde liegt.
Rv ist ein Vorwiderstand zum
Erweitern des Spannungsmeß-
bereiches mit 33333 Ω/V.
V o rw id e rs ta n d Rv in M
U = g e w ü n schter h oh e r M e ßbereich
in V o lt
Uv = am In stru m e n t e in g e s te llte r
S p a nnungsbereich
Bei a lle n A b le s u n g e n g ilt d ie G le ich stro m -S ka le n te ilu n g (u n te r
h alb des S p ie g e lb o g e n s). A b le se -K o n sta n te n siehe B o d e n p la lte des
Instrum entes bzw. Seite 6 d ie se r G ebra uch sa nw e isun g .
U - U v
Ω
= -
30
Gleichstrom
Meßbereich 300 mV
des Instru
13
