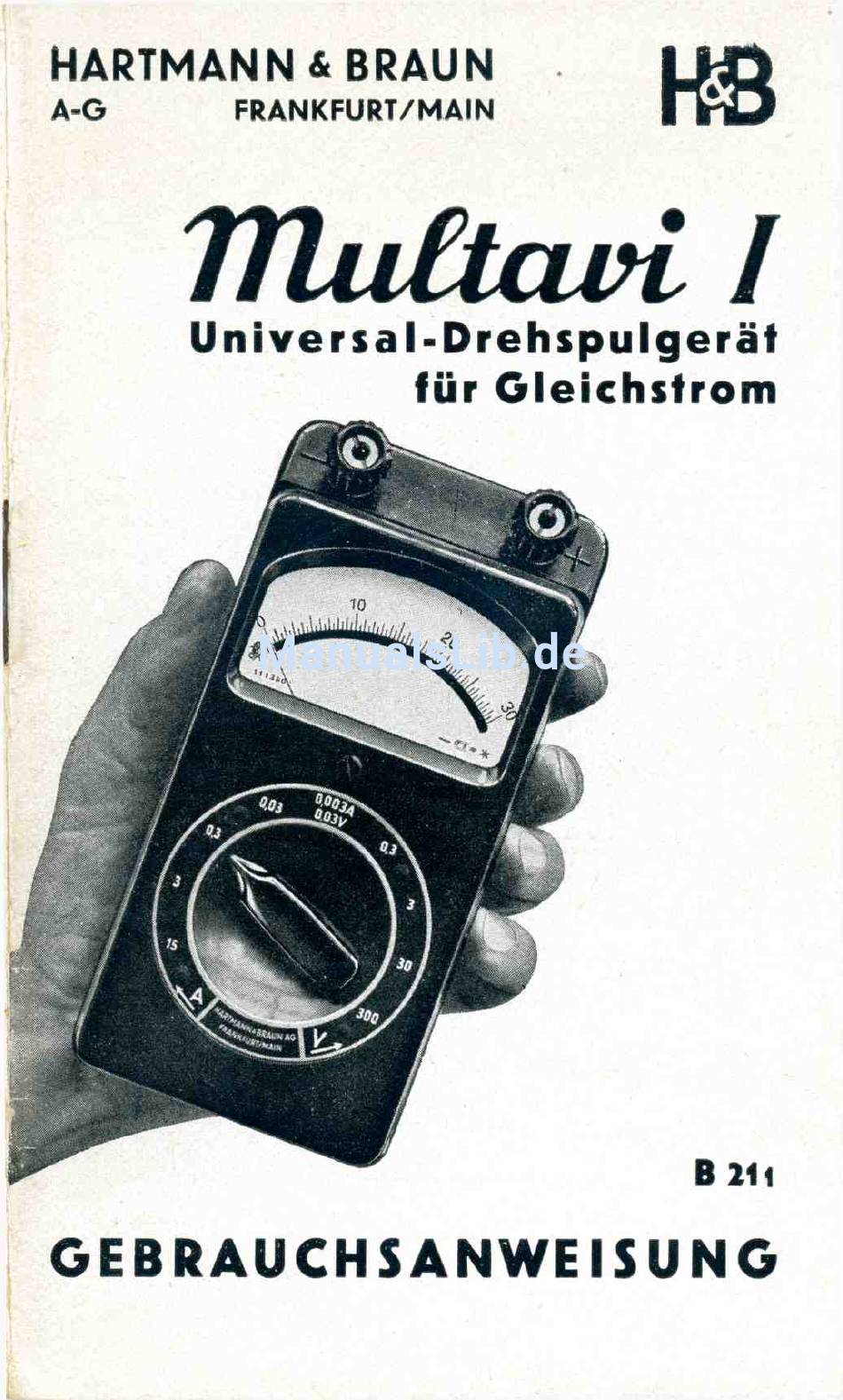

- Seite 1 HARTMANN BRAUN & A -G F R AN KFU R T/M A IN M u lta v i I U n i v e r s a l - D r e h s p u l g e r ä t für G le ic h s t r o m B 21i G E B R A U C H S A N W E I S U N G...
- Seite 2 HB-Multavi das Universal-Meßgerät für den Elektroingenieur Chemiker Schwachstromtechniker Eisenbahnbetriebstechniker Fernmeldetechniker Installateur Autoreparateur Fachlehrer Radiobastler für jeden, der Gleichstrom zu messen hat.
- Seite 3 Das M ulta vi I d ie n t zum Messen vo n Strom und S pannung in G leichstrom . Es besteht aus einem D re h s p u l-M e ßw erk, das m it den e rfo rde rliche n V o r- und N e b en w id e rstä...
- Seite 4 G enaue Ablesung w ird durch M esserzeiger und S piegelbogen gew ährleistet. Der Z eig er stellt sich rasch und sicher auf den M eß w ert ein. U nterhalb des Skalenfensters be find et sich eine N ulleinst e llung. Schnittschraube zur Bei kleinen A b ...
- Seite 5 Bei allen Strom- und Spannungsmessungen darf d er nächst kleinere Meßbereich nur eingestellt w erden, wenn der Zeigerausschlag w eniger als 3 beträgt. Nur beim Meßbereich 15 A darf noch bei einem Ausschlag bis 6 auf den Meßbereich 3 A übergangen w erden.
- Seite 6 mit getrennten N ebenw iderständen anderer M eß geräte hergestellt w e rd e n , w ie auf Seite 7 beschrieben. M u lt a vi-V o rw id e rs ta n d M it dem (100000 Ohm) w ird de r Spannungsm eßbereich 600 V bei Schal...
- Seite 7 W ill man größere Ströme als 15 A mit irgend einem vorhandenen N ebenw iderstand messen, so muß man zunächst dessen Nennstrom stärke Js in A m pere und seinen Spannungsabfall Us in mV kennen. Am M ultavi v e rw e n d e t man dann entw eder den Meßbereich 30 mV od e r den M eßbereich 300 mV.
- Seite 8 Spannungsmessungen Bei Spannungsmessungen w ird ebenfalls zunächst de r größte M eßbereich 0...30oV eingestellt. A uf den nächst kleineren M eßbereich darf jew eils nur über gegangen w erden, wenn d e r Zeigerausschlag w e nig er als 3 beträgt. Die Voltzahl e rg ib t sich durch M u ltip li zieren des abgelesenen W ertes mit der Konstante C.
- Seite 9 messen. Der innere W iderstand Ri d e r Batterie er rechnet sich hiernach aus der Formel Ri = Ra Zweckmäßig ist hier der ansteckbare M ultavi-Belast- tungswiderstand zu verw enden, dessen Bananen stecker d ire kt in die Buchsen d e r Anschlußklem m en eingesteckt w erden.
- Seite 10 Isolationsmessungen Die Isolation eines Leiters gegen Erde w ird auf die gleiche W eise gemessen, w ie d ie metallischen W id e r stände. Der Anschluß erfolgt nach Schaltbild 5.
- Seite 11 Sollen Isolationsmessungen mit der G leichstrom -N etz- spannung ausgeführt werden, so erfolgt der Anschluß nach Schaltbild 6. Für die Berechnung g ilt die gleiche Formel, w ie bei den W iderstandsmessungen. Dabei ist zu beachten, daß stets der Isolationswiderstand desjenigen Leiters gemessen w ird, der nicht mit dem M eßgerät metallisch verbunden ist.
- Seite 12 M eßspannung 4,5 V o lt M eßspannung 24 V o lt M eßbereich 3 V olt M eßbereich 30 V olt E ig e n w id e rs ta n d 1000 O E ig e n w id e rsta n d 10000 Q A b le s u n g O h m A b le s u n g...
- Seite 13 Meßspannung 110VoSf Meßspannung 220 Volt 300 Volt 30 Volt M eßbereich Meßbereich E ig e n w id e rsta n d 10000 Q E ig e n w id e rsta n d 100000 Q A b le s u n g O hm A b le s u n g O h m...
- Seite 14 1. Heizstrom 2. H eizspannung 3. A n od e nstro m 4. A n o d e n s p a n n u n g 5. G itte rspa nn un g...
-
Seite 15: Hb-Multavi Für Röhrenprüfung
HB-Multavi für Röhrenprüfung Nicht allein die 10 M eßbereiche, sondern vor allem auch de r ge ring e Stromverbrauch von nur 3 M illi am pere bei Skalen-Endausschlag bzw. der hohe W iderstand von 333 O hm je Volt, machen das M ultavi ganz besonders für alle... -
Seite 16: Messung An Empfangsgeräten Während Des Betriebs
Messung an Empfangsgeräten während des Betriebs An G le ic h s tro m -N e tzanschlußgeräten o d er Empfän gern mit reinem B atteriebetrieb kann w ährend des Betriebs gemessen w erden: 1. Heizstrom 2. Heizspannung 3. Anodenstrom 4. - Seite 18 Das M ultavi bedarf im allgem einen keiner besonderen Behandlung. W ird es jedoch häufig gebraucht, dann em pfiehlt es sich, etwa alle Jahre einmal die A bdeck platte am Boden abzuschrauben und die Kontakte des Umschalters mit einem leicht vaselingefetteten Lappen abzuwischen.
-
Seite 19: Das Drehspulmeßwerk
Das Drehspulmeßwerk Das D rehspulm eßw erk enthält eine Spule, die im hom ogenen Feld eines kräftigen Dauermagneten drehbar gelagert ist. In stromlosem Zustand w ird sie durch zwei Spiralfedern, die gleichzeitig als Strom zuleitungen dienen, in der N ullage gehalten. Fließt Strom hindurch, so entsteht ein Drehmoment, das der Stromstärke verhältnisgleich ist. - Seite 20 5000 / 10. 41 / Rs...
