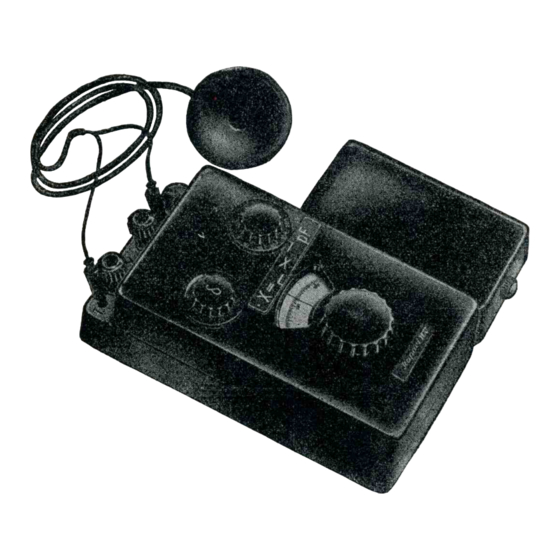

- Seite 1 HARTMANN & BRAUN FRANKFURT/MAIN Kapavi 100 K l e i n e Ka pa z i t ät s-M e ßb rück e GEBRAUCHSANWEISUNG...
- Seite 2 Die Spannung am Meßobjekt beträgt bei Verwendung des„Kapavi-Summers"maximal 45 Volt, die Frequenz des Meßstroms etwa 800 Hz. Die Meßbrücke „Kapavi 100" enthält in einem formschö nen schwarzen Preßstoffgehäuse mit den Abmessungen von nur 200x110x65 mm und einem Gewicht von nur etwa 1,1 kg die Brückenglieder, die aus hochwertigen...
- Seite 3 Die Meßstromquelle „Kapavi-Summer" ist ein der Meß brücke „Kapavi 100" besonders angepaßtes Zusatzgerät. Es enthält in einem schwarzen Preßstoffgehäuse einen Summer für etwa 800 Hz mit Einsteilrändelschraube und eine handelsübliche leicht auswechselbare Taschen lampenbatterie (4,5 V). Die elektrische Verbindung von Stromquelle und Brücke erfolgt im allgemeinen durch...
- Seite 4 Der Meßwert ergibt sich durch Multiplikation mit der Zehnerkonstante des gerade eingestellten Meßbe reiches. Skalenfenster und Meßbereich-Umschalter sind durch eine mathematische Formel sinnfällig miteinander verbunden, sodaß Irrtümer bei der Multiplikation aus geschlossen sind. Ein eingebauter regelbarer Phasenab- Phasenabgleich. gleichwiderstand (Drehknauf links über dem Skalenfen ster) ermöglicht scharfe Einstellung des Ton-Minimums auch bei Messungen an verlustbehafteten Kondensa...
-
Seite 5: Vorbereitung Zur Messung
Kapazität gegen Erde auf, die bei der genauen Messung des Kondensadors aus geschaltet werden muß. Dies geschieht bei der Messung mit der Meßbrücke „Kapavi 100" unter Beachtung des richtigen Anschlusses an die X-Klemmen und durch gleichzeitige Erdung. Es muß stets diejenige Klemme des Kondensators, die mit seinem Metallgehäuse ver... - Seite 6 Kabel zu erfolgen, wobei die Abschirmung die eine Verbindungsleitung bildet. Die Abschirmung ist stets mit der o b e r e n seitlichen Anschlußbuchse und mit der rechten X-Klemme des „Kapavi 100" zu verbinden, die geerdet werden muß, gleichgültig ob Block- oder Drehkondensatoren...
- Seite 8 Bei Verwendung eines bereits einseitig geerdeten Generators muß auf richtige Polarität geachtet werden, d. h. die geerdete Klemme des Generators ist stets mit der Abschirmung des Kabels zu verbinden. Sollte aus irgendwelchen Gründen eine Erdung des Generators nicht zulässig sein, dann ist ein Transfor mator gemäß...
