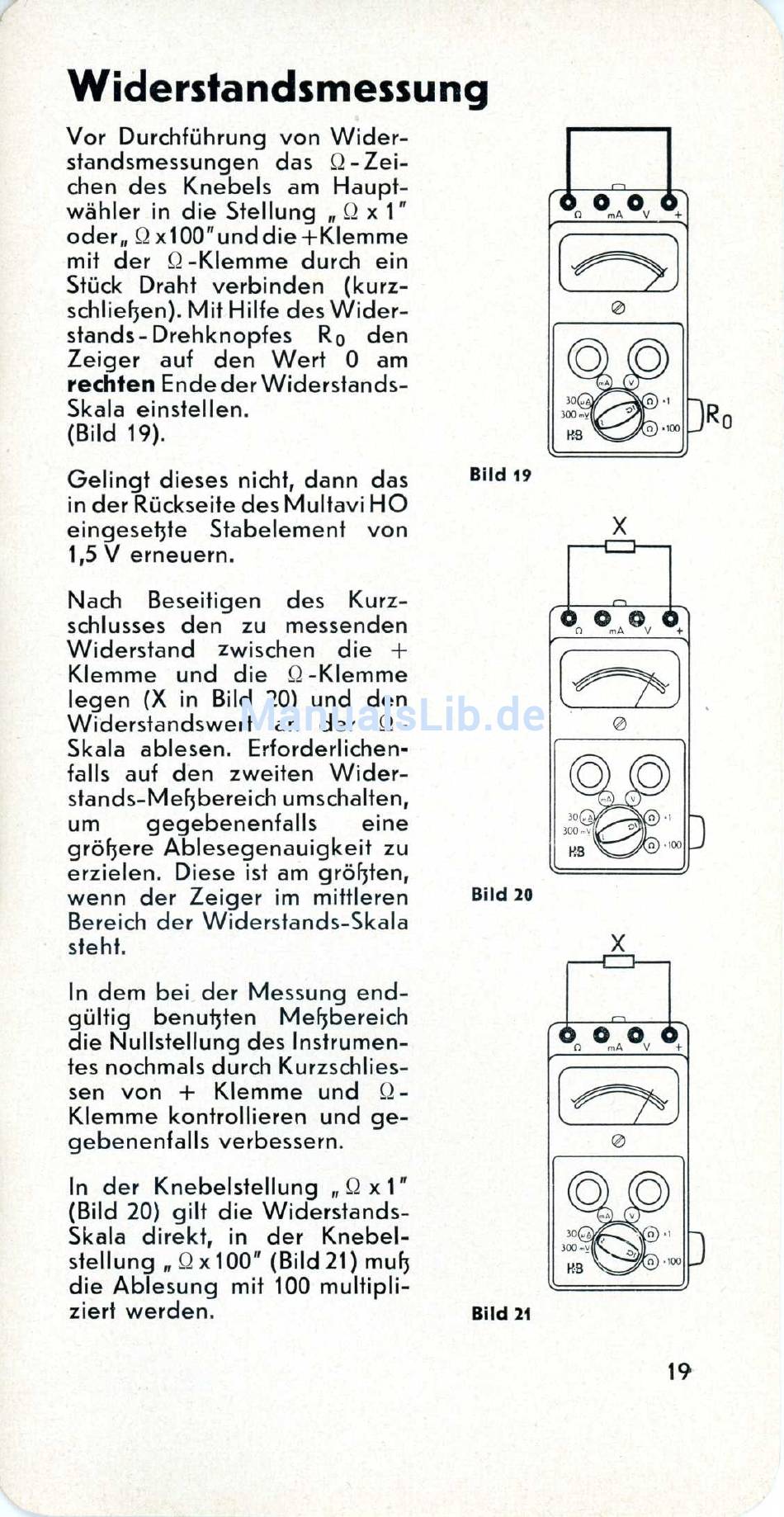

Widerstandsmessung
Vor Durchführung von W ider-
standsmessungen das Ω -Z e i
chen des Knebels am Haupt
wähler in die Stellung „ Ω x 1"
oder,, Ωx100"unddie+Klemme
mit der Ω -Klemme durch ein
Stück Draht verbinden (kurz-
schließen). Mit Hilfe des W ider
stands-Drehknopfes
Zeiger auf den Wert 0 am
rechten Ende der Widerstands-
Skala einstellen.
(Bild 19).
Gelingt dieses nicht, dann das
in der Rückseite des Multavi HO
eingesetzte Stabelement von
1,5 V erneuern.
Nach
Beseitigen
schlusses den zu messenden
Widerstand
Klemme und die Ω -Klemme
legen (X in Bild 20) und den
Widerstandswert an der Q-
Skala ablesen. Erforderlichen
falls auf den zweiten W ider-
stands-Meßbereich umschalten,
um
gegebenenfalls
größere Ablesegenauigkeit zu
erzielen. Diese ist am größten,
wenn der Zeiger im mittleren
Bereich der Widerstands-Skala
steht.
In dem bei der Messung end
gültig
benutzten
die Nullstellung des Instrumen
tes nochmals durch Kurzschlies-
sen von + Klemme und Ω -
Klemme kontrollieren und ge
gebenenfalls verbessern.
In der Knebelstellung „ Ω x 1"
(Bild 20) gilt die Widerstands-
Skala direkt, in der Knebel
stellung „ Ω x 100" (Bild 21) muß
die Ablesung mit 100 multipli
ziert werden.
Ro den
des
Kurz
zwischen die +
eine
M eßbereich
