a) Raccordement d'une paire de haut-parleur

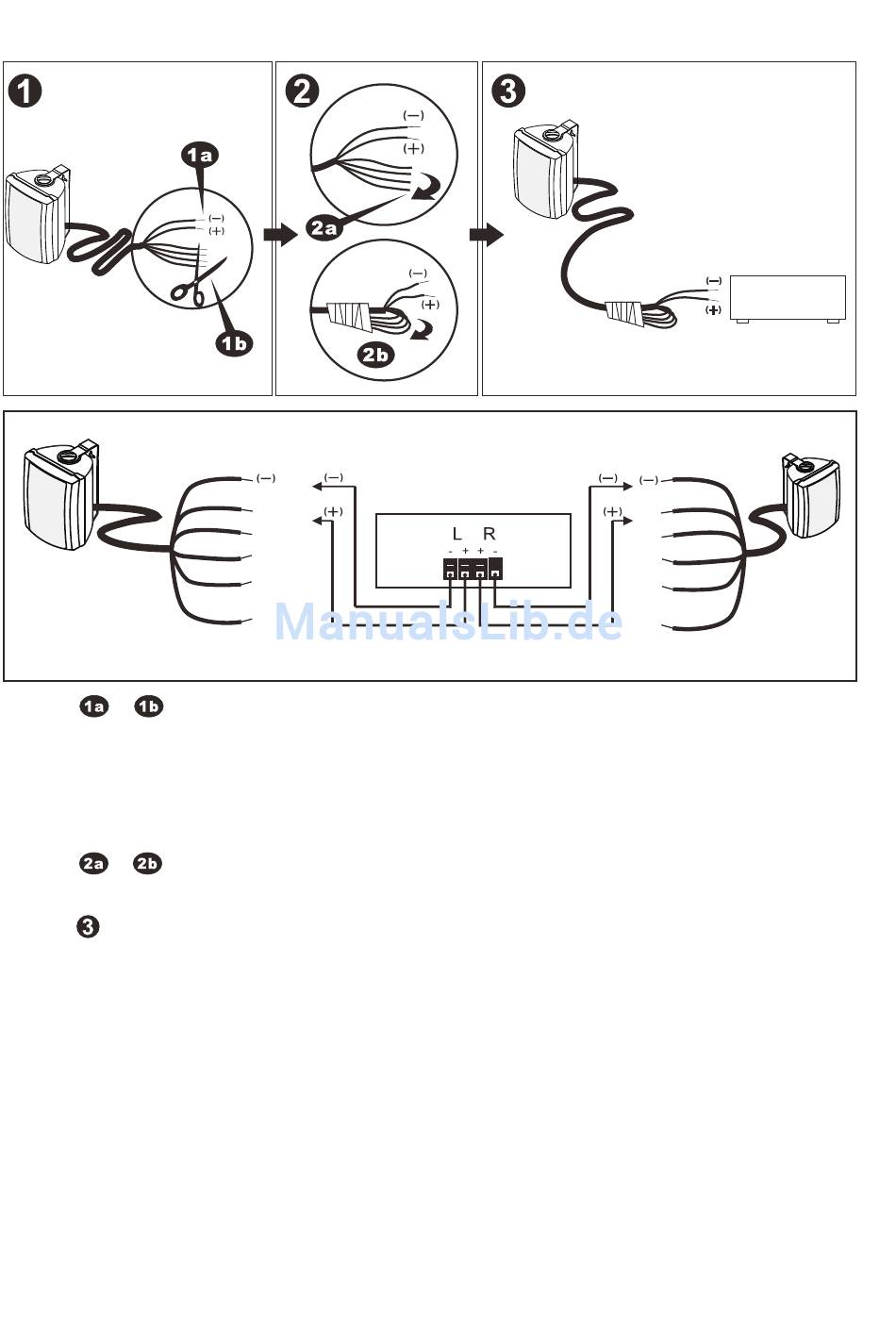

Raccordement du haut-parleur de gauche
• Étapes et : Éteignez votre installation si celle-ci est encore allumée.
Choisissez le fil de raccordement noir et d'une autre couleur (4) avec le niveau de puissance souhaité p. ex. jaune
pour 2 W (voir le tableau). Veillez à ce que la puissance du haut-parleur choisi soit adaptée à la puissance de
l'amplificateur.
Coupez les fils dénudés en excédent des câbles de raccordement non sélectionnés avec des pinces pour câble.
• Étapes et : Pliez les fils de raccordement non utilisés sur le côté et isolez les extrémités du câble du haut-
parleur avec un ruban spécial isolation.
• Étape : Reliez les deux fils de raccordement choisis du haut-parleur aux sorties des haut-parleurs
correspondantes de l'amplificateur. Faites attention ici à la bonne polarité !
Haut-parleur
Fil de raccordement positif (rouge, jaune, vert, bleu ou blanc)
Fil de raccordement négatif (noir)
• Procédez exactement avec le deuxième haut-parleur comme pour le premier.
Noir
1 W Rouge
2 W Jaune
4 W Vert
8 W Bleu
15 W Blanc
Amplificateur
Raccordement du haut-parleur de droite
Sortie du haut-parleur de l'amplificateur
> Raccordement rouge (+)
> Raccordement noir (-)
Amplificateur
Noir
1 W Rouge
2 W Jaune
4 W Vert
8 W Bleu
15 W Blanc
