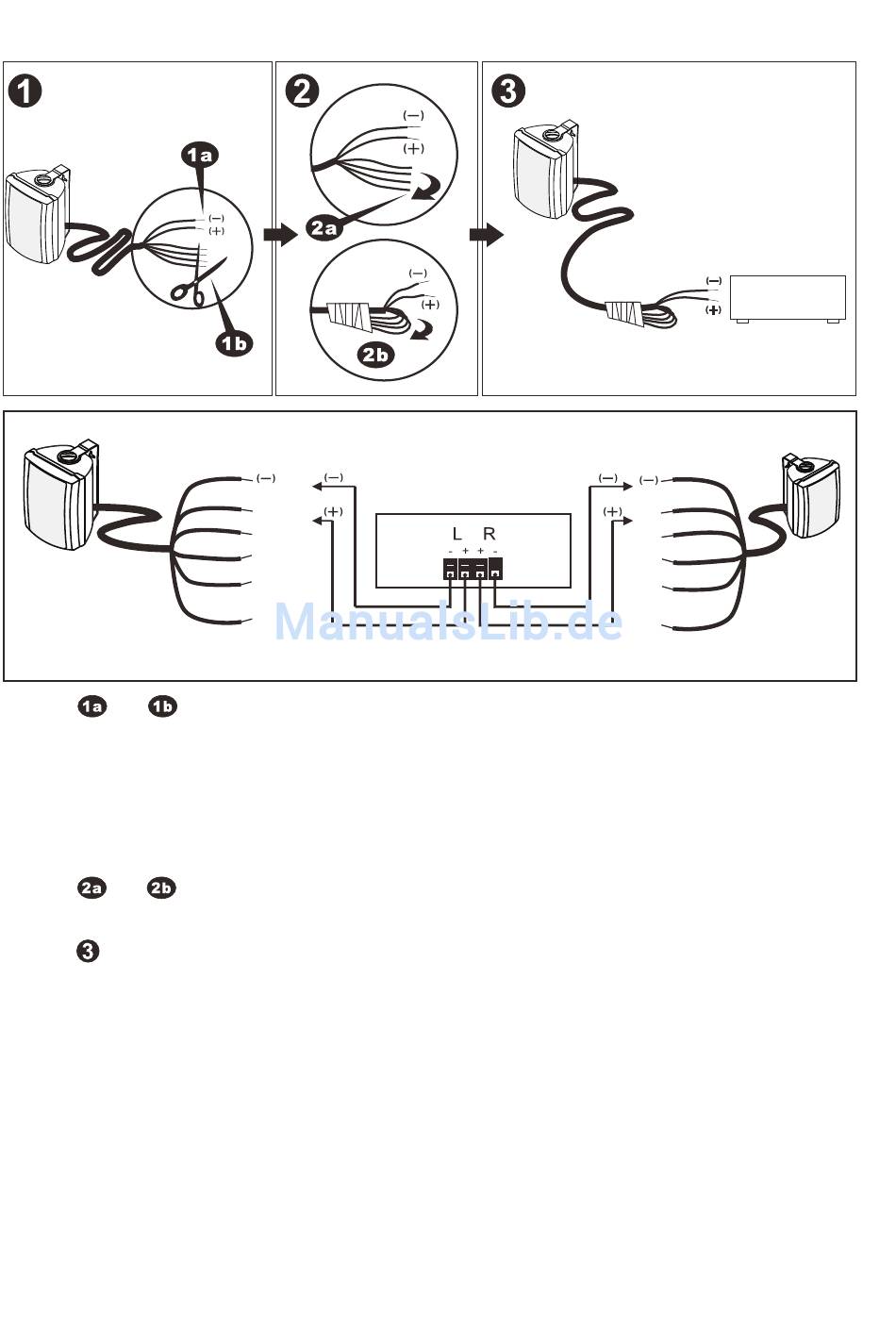

a) Anschluss von einem Lautsprecherpaar
• Schritt und
Wählen Sie die schwarze und eine andersfarbige Anschlussleitung (4) mit der gewünschten Leistungsstufe z.B. gelb
für 2 W aus (Siehe Tabelle). Achten Sie darauf, dass die ausgewählte Lautsprecherleistung der Verstärkerleistung
angepasst ist.
Schneiden Sie die überschüssigen blanken Drähte der nicht ausgewählten Anschlussleitungen mit einer
Kabelschere ab.
• Schritt und
Enden mit einem Isolierklebeband an dem Lautsprecherkabel ab.
• Schritt : Verbinden Sie die beiden ausgewählten Anschlussleitungen des Lautsprechers mit den entsprechenden
Lautsprecherausgängen des Verstärkers . Achten Sie dabei auf die Polarität:
Lautsprecher
Positive Anschlussleitung (rot, gelb, grün, blau oder weiß)
Negative Anschlussleitung (schwarz)
• Gehen Sie mit dem zweiten Lautsprecher genauso vor.
Schwarz
1 W Rot
2 W Gelb
4 W Grün
8 W Blau
15 W Weiß
Linker Lautsprecheranschluss
: Schalten Sie Ihre Anlage aus, falls diese noch eingeschaltet ist.
: Knicken Sie die nicht zu verwendeten Anschlussleitungen zur Seite ab und isolieren Sie die
Verstärker
Rechter Lautsprecheranschluss
Lautsprecherausgang des Verstärkers
> roter Anschluss (+)
> schwarzer Anschluss (-)
Verstärker
Schwarz
1 W Rot
2 W Gelb
4 W Grün
8 W Blau
15 W Weiß
11
