Achten Sie beim Umgang mit elektrischen Werkzeugen (z. B. einer Bohrmaschine) auf Ihre Sicherheit.
Beachten Sie die Sicherheitshinweise in den entsprechenden Anleitungen.
Stellen Sie bei der Montage des Produkts sicher, dass sich innerhalb des Bereichs unter dem Lautsprecher
keine Personen befinden.
Im Folgendem wird die Montage an einem Lautsprecher dargestellt. Gehen Sie mit dem zweiten
Lautsprecher genauso vor.
Beachten Sie die folgenden Abbildungen zur vertikalen und horizontalen Montage.
Vertikale Montage
.
Winkel einstellen

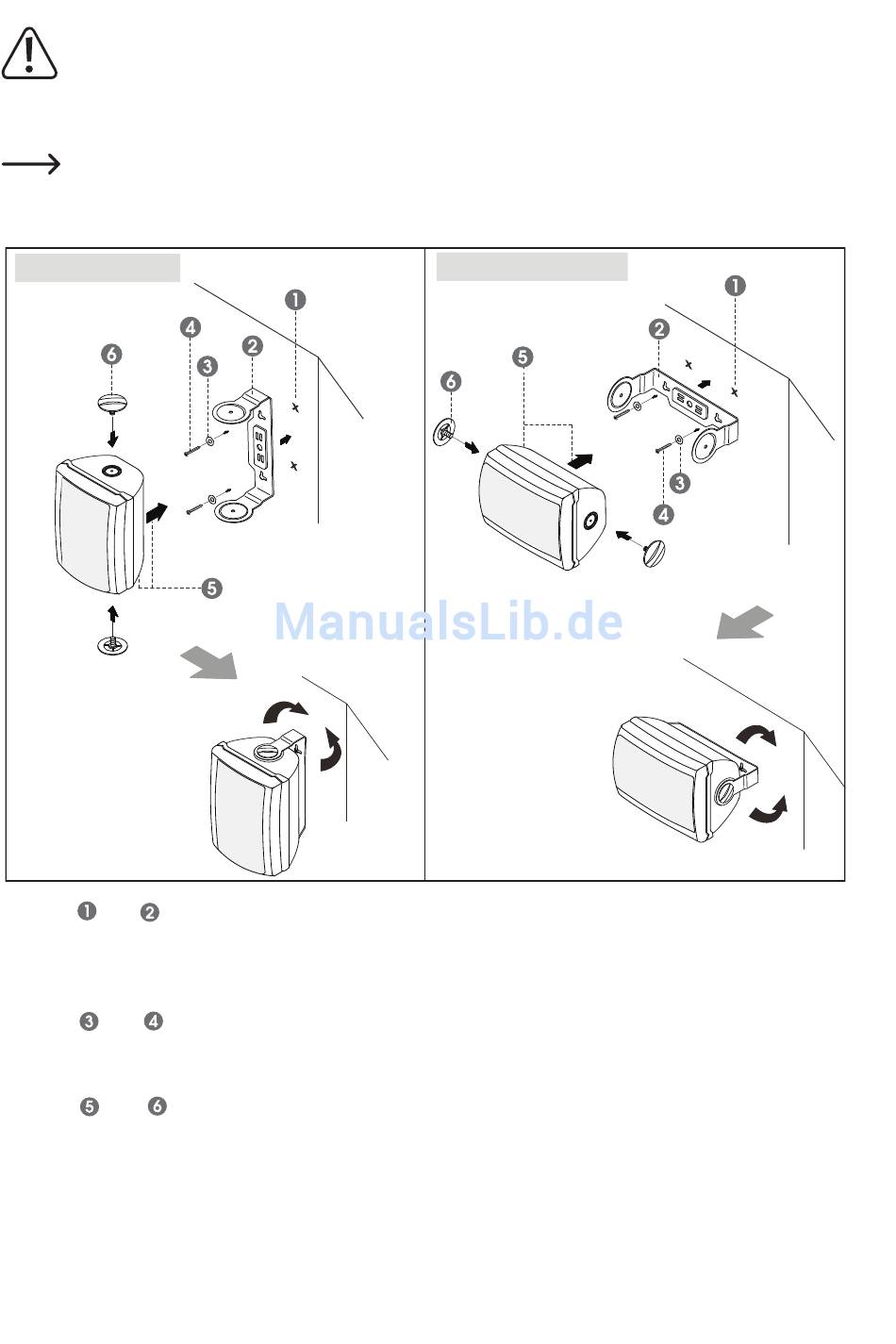

• Schritt und : Lösen Sie die Befestigungsschraube (1) auf der Ober- und Unterseite des Lautsprechers und
nehmen Sie die Wandhalterung (2) von dem Lautsprecher ab. Legen Sie am Montageort die Position fest. Zeichnen
Sie die erforderlichen Bohrmarkierungen an der Montagefläche an . Benutzen Sie die Wandhalterung hierbei als
Schablone.
• Schritt und : Bohren Sie die Bohrlöcher. Schrauben Sie, evtl. unter Verwendung von geeigneten Dübeln
(nicht im Lieferumfang enthalten), die Wandhalterung mit je einer mitgelieferten Unterlegscheibe (12 x 4 x 1) und
Schraube (M4 x 36) an der Montagefläche. Verwenden Sie hierzu einen geeigneten Kreuzschlitzschraubendreher.
• Schritt und
: Setzen Sie den Lautsprecher zwischen die beiden Wandhalterungsseiten. Befestigen Sie
diese mit jeweils einer Befestigungsschraube entgegen dem Uhrzeigersinn auf der Ober- und der Unterseite bei
der vertikalen bzw. seitlich bei der horizontalen Montage. Drehen Sie die Befestigungsschrauben noch nicht ganz
fest an!
Stellen Sie den Winkel des Lautsprechers ein. Der Lautsprecher rastet spürbar in eine der Arretierungen ein.
Drehen Sie die Befestigungsschrauben fest.
Horizontale Montage
.
Winkel einstellen
