Diagnose - Aifx-Diag; Abbildung 38: Diagnose-Aufsteckschnittstelle (Aifx-Diag); Abbildung 39: Frontseite Diagnose-Aufsteckschnittstelle (Aifx-Diag); Abbildung 40: Bemaßung Und Led-Anzeige Diagnose-Aufsteckschnittstelle (Aifx-Diag) - hilscher Mini PCI Benutzerhandbuch

Gerätezeichnungen
5.4.5

Diagnose - AIFX-DIAG

Kabelstecker DIAG /
Cable Connector DIAG
(X1, 12-polig / 12 pin)
SYS PWR
-
COM0
-
COM1
PC-Karten cifX Compact PCI, Mini PCI, Mini PCIe, PCI-104 | Installation, Bedienung und Hardware-Beschreibung
DOC120205UM41DE | Revision 41 | Deutsch | 2014-07 | Freigegeben | Öffentlich
Nur bei
CIFX 104C-RE\F, CIFX 104C-RE-R\F, CIFX 104C-DP\F, CIFX 104C-DP-
R\F, CIFX 104C-CO\F, CIFX 104C-CO-R\, CIFX 104C-DN\F, CIFX 104C-DN-R\F.
(x1)
(x16)

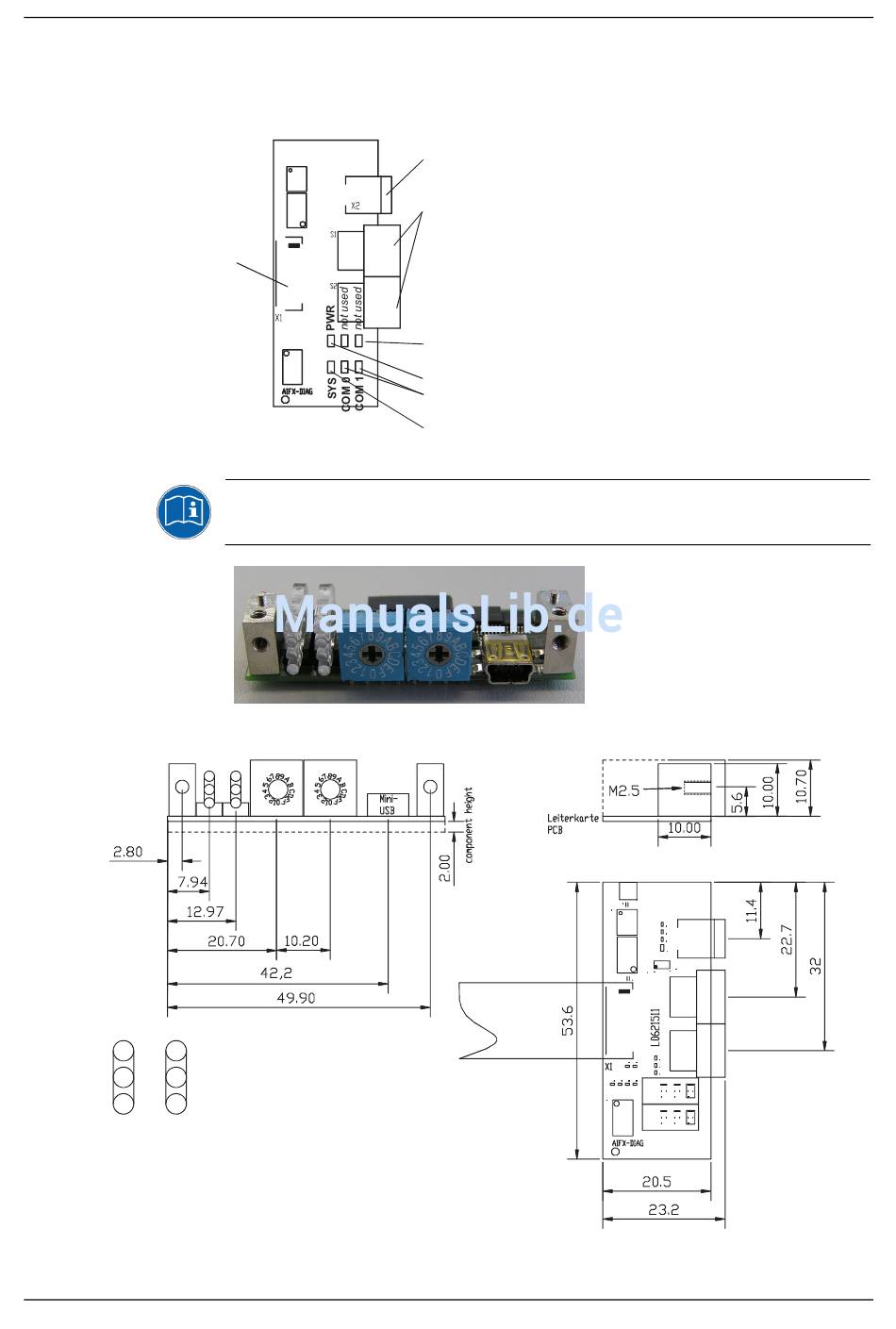

Abbildung 38: Diagnose-Aufsteckschnittstelle (AIFX-DIAG)

Die Bedeutung der LEDs am AIFX-DAIG entspricht den Angaben im Kapitel LED-
Beschreibungen auf Seite 79. Angaben zum Mini-B-USB-Anschluss siehe Abschnitt
Mini-B-USB-Anschluss (5-polig) auf Seite 104.

Abbildung 39: Frontseite Diagnose-Aufsteckschnittstelle (AIFX-DIAG)

SYS: System LED (gelb/grün) / (yellow/green)
PWR: Versorgungsspannung-EIN-LED (grün) /
Power ON LED (green)
COM0: Kommunikationsstatus-LED 0 (rot/grün) /
Communication Status LED 0 (red/green)
COM1: Kommunikationsstatus-LED 1 (rot/grün) /
Communication Status LED 1 (red/green)
Abbildung 40: Bemaßung und LED-Anzeige Diagnose-Aufsteckschnittstelle (AIFX-DIAG)
Mini-B-USB-Buchse / Mini B USB Plug
(X2, 5-polig / 5 pin)
Drehschalter Geräteadresse /
Rotary Switch Device Address
(ohne Funktion / not assigned)
nicht verwendet / not used
Versorgungsspannung-EIN-LED (grün) / Power ON LED (green)
Kommunikationsstatus-LEDs (rot/grün) /
Communication Status LEDs (red/green)
System LED (gelb/grün) / (yellow/green)
flexibles Folienkabel
flexible flat cable
