Geräteanschlüsse und Schalter
9.4

DeviceNet-Schnittstelle

9.5

Mini-B-USB-Anschluss (5-polig)

PC-Karten cifX Compact PCI, Mini PCI, Mini PCIe, PCI-104 | Installation, Bedienung und Hardware-Beschreibung
DOC120205UM41DE | Revision 41 | Deutsch | 2014-07 | Freigegeben | Öffentlich
Potentialfreie ISO-11898-Schnittstelle gemäß DeviceNet Spezifikation:

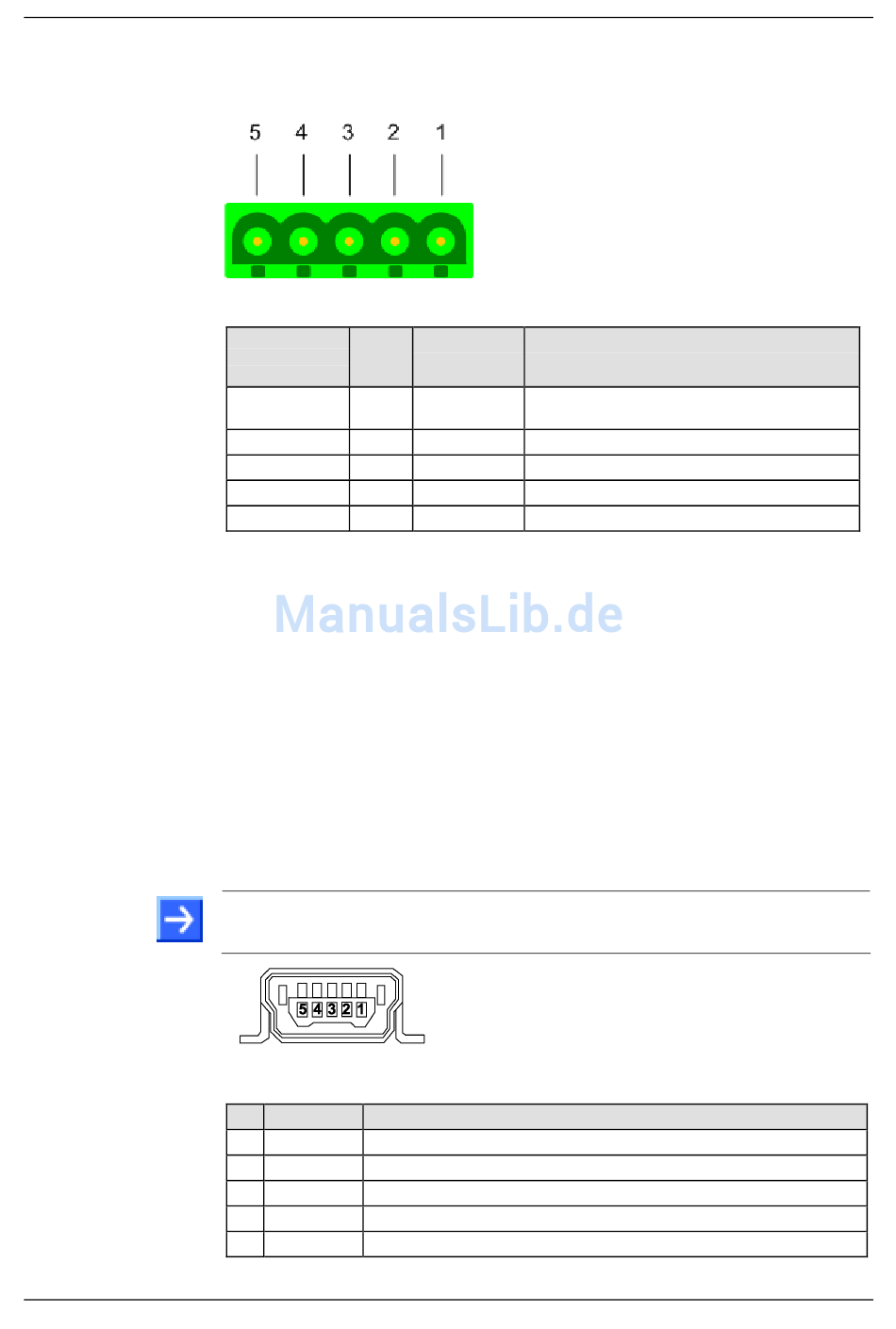

Abbildung 52: DeviceNet-Schnittstelle (CombiCon-Stecker, 5-polig), X360

Verbindung Signal
mit CombiCon-
Stecker
1 V-
2 CAN_L Blau
3 Drain
4 CAN_H Weiß
5 V+

Tabelle 77: Pinbelegung der DeviceNet-Schnittstelle, X360

Der Mini-B-USB-Anschluss ist auf den folgenden PC-Karten cifX
vorhanden:
CIFX 80-RE, CIFX 80-DP, CIFX 80-CO, CIFX 80-DN,
CIFX 104C-RE, CIFX 104C-DP, CIFX 104C-CO, CIFX 104C-DN,
CIFX 104C-RE-R, CIFX 104C-DP-R, CIFX 104C-CO-R, CIFX 104C-DN-R
Zusätzlich ist ein Mini-B-USB-Anschluss für die folgenden PC-Karten cifX
verfügbar, wenn die Aufsteckschnittstelle AIFX-DIAG an die PC-Karte cifX
angeschlossen ist:
CIFX 104C-RE\F*, CIFX 104C-DP\F, CIFX 104C-CO\F, CIFX 104C-DN\F,
CIFX 104C-RE-R\F*, CIFX 104C-DP-R\F, CIFX 104C-CO-R\F, CIFX 104C-
DN-R\F
Hinweis! *Ab der Hardware-Revision 5 der PC-Karten CIFX 104C-RE\F und CIFX 104C-
RE-R\F kann bei Anschluss der Diagnose-Aufsteckschnittstelle AIFX-DIAG der Mini-B-
USB-Anschluss auf dem AIFX-DIAG verwendet werden.

Abbildung 53: Mini-B-USB-Anschluss (5-polig)

Pin Name Beschreibung
1 USB_EXT USB-Busspannung (+5 V, externe Versorgung)
2 D- Data -
3 D+ Data +
4 ID (nicht verwendet)
5 GND Ground

Tabelle 78: Pinbelegung Mini-B-USB-Anschluss

Farbe Beschreibung
Schwarz Bezugspotential DeviceNet-
Versorgungsspannung
CAN Low-Signal
Schirm
CAN High-Signal
Rot +24 V DeviceNet-Versorgungsspannung
