AKG P170 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
P170
BEDIENUNGSANLEITUNG ................................. 2
Bitte vor Inbetriebnahme des Gerätes lesen!
USER INSTRUCTIONS ..................................... 12
Please read the manual before using the equipment!
MODE D'EMPLOI ............................................ 22
Veuillez lire cette notice avant d'utiliser le système!
MODO DE EMPLEO......................................... 32
¡Sirvase leer el manual antes de utilizar el equipo!
Kapitel
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für AKG P170
Inhaltszusammenfassung für AKG P170

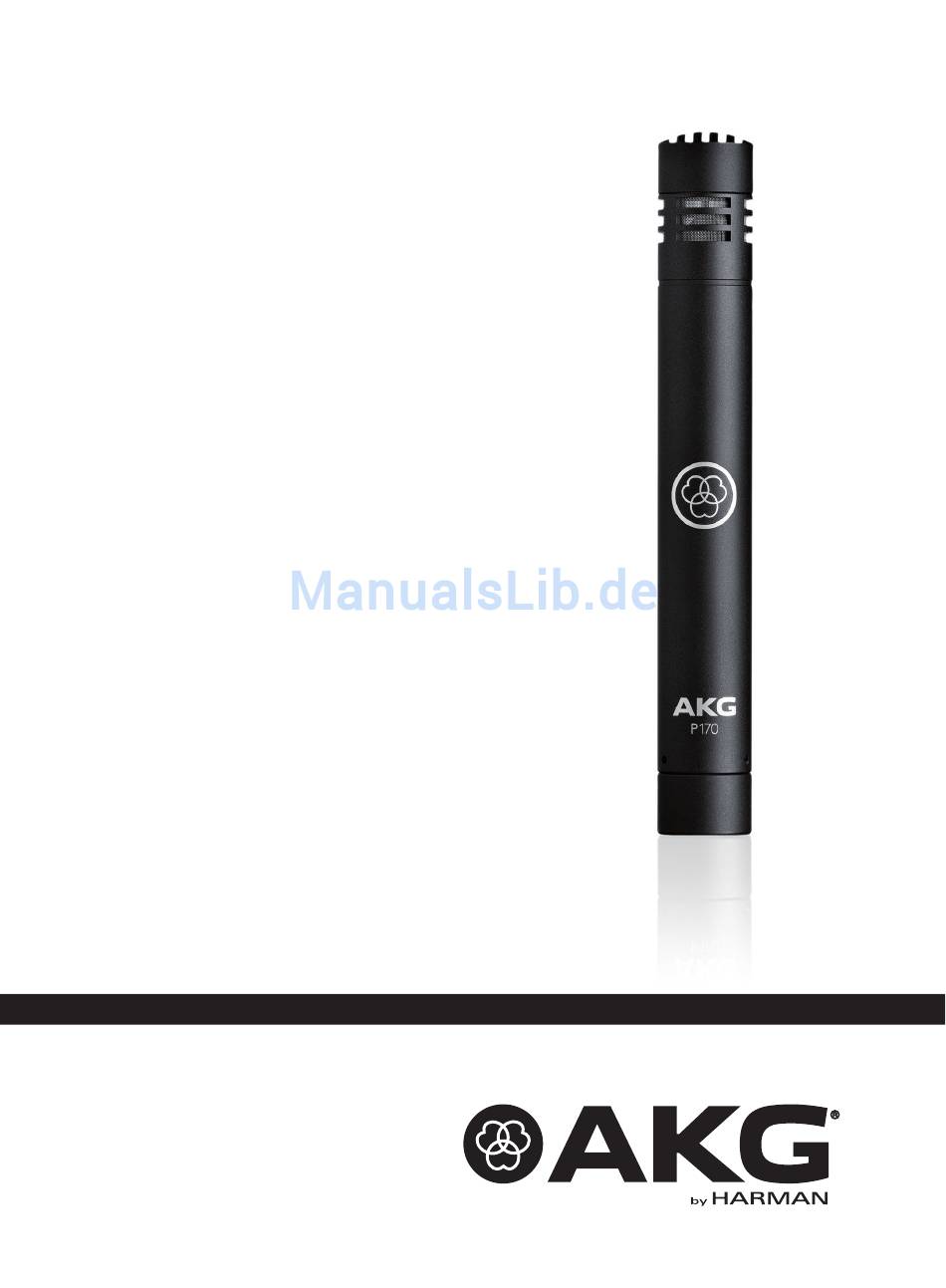

- Seite 1 P170 BEDIENUNGSANLEITUNG ......... 2 Bitte vor Inbetriebnahme des Gerätes lesen! USER INSTRUCTIONS ........12 Please read the manual before using the equipment! MODE D’EMPLOI ..........22 Veuillez lire cette notice avant d’utiliser le système! MODO DE EMPLEO......... 32 ¡Sirvase leer el manual antes de utilizar el equipo!
-
Seite 2: Inhaltsverzeichnis
Anschlussbelegung ................6 Anschluss des Mikrofons ............... 6 Anwendung ..................7 Bedienungsanleitung ................7 Reinigung ................... 8 Mikrofon ....................8 Fehlerbehebung ................. 9 Technische Daten ................10 P170... -
Seite 3: Sicherheit Und Umwelt
Umwelt Am Ende der Lebensdauer des Produkts trennen Sie Gehäuse, Elektronik und Kabel voneinander und entsorgen Sie alle Komponenten gemäß den dafür geltenden Entsorgungsvorschriften. Die Verpackung ist wiederverwertbar. Entsorgen Sie die Verpackung in einem dafür vorgesehenen Sammelsystem. P170... -
Seite 4: Beschreibung
Beschreibung 2 Beschreibung Vielen Dank, dass Sie sich für ein Produkt von AKG entschieden haben. Bitte Einleitung lesen Sie die Bedienungsanleitung aufmerksam durch, bevor Sie das Gerät benutzen und bewahren Sie die Bedienungsanleitung sorgfältig auf, damit Sie jederzeit darin nachschlagen können. Wir wünschen Ihnen viel Spaß und Erfolg! ... -
Seite 5: Eigenschaften
Sie die Aussteuerungsgrenze für verzerrungsfreie Abbildung 1: Wahlschalter für Nahfeldaufnahmen um 20 dB Vorabschwächung an der Rückseite erhöhen. Der Wahlschalter für des Mikrofons Vorabschwächung verhindert, dass der Ausgangspegel des Mikrofons, besonders bei tiefen Frequenzen, die in vielen Mischpult-Eingangsstufen usw. verwendeten Kleinsttransformatoren übersteuert. P170... -
Seite 6: Anschluss An Audiogeräte
Abbildung 2: Anschluss an einen symmetrischen Eingang mit Phantomspeisung Verwenden Sie ein XLR-Kabel, um das Mikrofon an einen symmetrischen Anschluss des Mikrofons XLR-Eingang mit Phantomspeisung anzuschließen. Phantomspeisung einschalten. (Weitere Informationen finden Sie im Benutzerhandbuch des Geräts, an welches Sie das Mikrofon anschließen möchten.) P170... -
Seite 7: Anwendung
Anwendung 4 Anwendung Das P170 ist ein universelles Mikrofon für die Verwendung im Studio, im Bedienungsanleitung Rundfunk und auf der Bühne. Jedes Instrument strahlt Schall auf eine bestimmte Weise ab. Deshalb ist es wichtig, mit der Aufstellung des Mikrofons zu experimentieren, um den besten Klang zu erzielen. -
Seite 8: Reinigung
Reinigung 5 Reinigung Reinigen Sie die Gehäuseoberfläche des Mikrofons mit einem mit Wasser Mikrofon befeuchteten Tuch. P170... -
Seite 9: Fehlerbehebung
Platzieren Sie das Mikrofon weiter Schallquelle. weg von der Schallquelle. Die Empfindlichkeit des Mikrofons Wahlschalter für Vorabschwächung ist zu hoch eingestellt. einschalten. Knistern oder geringer Partielle Kurzschlüsse durch Mikrofon in einem warmen, Ausgangspegel übermäßige Feuchtigkeit. trockenen Raum trocknen lassen. P170... -
Seite 10: Technische Daten
Stromaufnahme: Stecker: XLR 3-polig (Pin 2: plus) 22 mm Durchmesser: 160 mm Länge: Nettogewicht: 130 g Vorabschwächung: -20 dB Frequenzkurve Polardiagramm Dieses Produkt entspricht den in der Konformitätserklärung angegebenen Normen. Sie können die Konformitätserklärung per E-Mail von sales@akg.com anfordern. P170... - Seite 44 LAXENBURGER STRASSE 254, A-1230 VIENNA/AUSTRIA, TELEFON: +43 1 86654 0 E-MAIL: SALES@AKG.COM Für andere Produkte und Händler weltweit besuchen Sie www.akg.com Technische Änderungen vorbehalten. Specifications subject to change without notice. Ces caractéristiques sont susceptibles de modifications. Ci riserviamo il diritto di effettuare modifiche tecniche. Nos reservamos el derecho de introducir modificaciones técnicas. Especificações sujeitas a mudanças sem aviso prévio.
