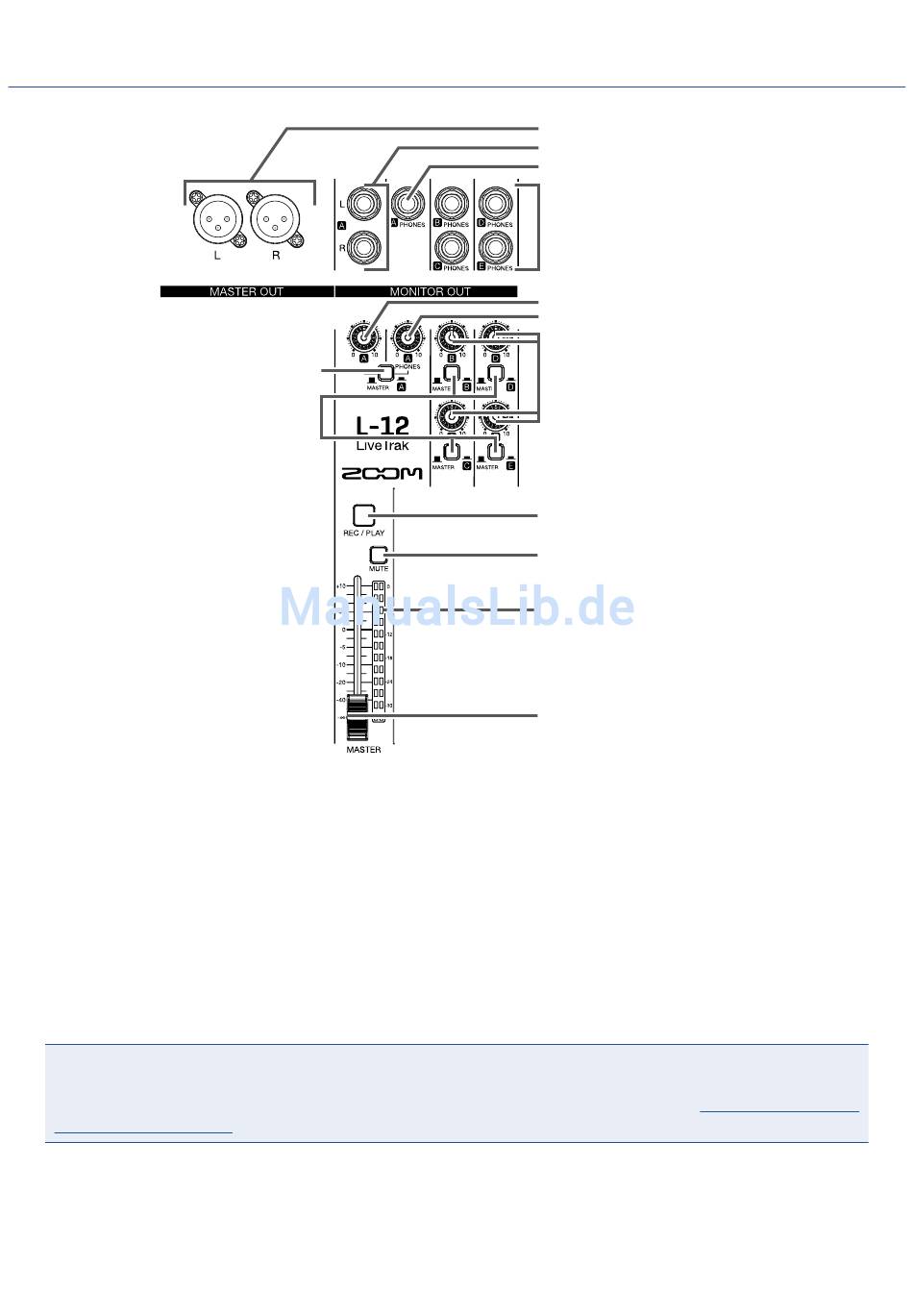

Output-Sektion
⑧ Taste MONITOR OUT A
⑨ Tasten MONITOR OUT B–E
① Buchsen MASTER OUT
Diese Buchsen geben das Signal nach der Einstellung über den Master-Fader aus.
Verbinden Sie diese Anschlüsse mit einem Leistungsverstärker, einem PA-System, einem aktiven Laut-
sprecher etc.
Sie können zum Anschluss symmetrische Kabel mit XLR-Steckern (Pin 2: +) verwenden.
② Buchsen MONITOR OUT A
Diese Buchsen geben das Signal nach der Einstellung über den Regler MONITOR OUT A aus.
Hier können Sie beispielsweise ein Monitoring- System für den Toningenieur anschließen.
Sie können zum Anschluss symmetrische Kabel mit 6,35 mm TRS-Steckern verwenden.
ANMERKUNG
Die Buchsen MONITOR OUT A können so eingestellt werden, dass sie wahlweise das Signal der Buchsen
MASTER OUT oder die in der Sektion Fader Mode gewählten Signale ausgeben. (→
für MONITOR OUT
③ Buchse MONITOR OUT A PHONES
Diese Kopfhörerbuchse gibt das Signal nach der Einstellung über den Regler MONITOR OUT A PHONES
aus.
A–E)
① Buchsen MASTER OUT
② Buchsen MONITOR OUT A
③ B uchse MONITOR OUT A
PHONES
④ Buchsen MONITOR OUT B–E
PHONES
⑤ Regler MONITOR OUT A
⑥ Regler MONITOR OUT A PHONES
⑦ R egler MONITOR OUT B–E
⑩ Taste MASTER REC/PLAY
⑪ Taste MASTER MUTE
⑫ Master-Pegelanzeigen
⑬ Master-Fader
16
Auswahl der Signale
