Bedienungsanleitung
Vierdorncrimpzange SelectorCrimp

1 Allgemeines

DE
Die Vierdorncrimpzangen der Serie „SelectorCrimp" sind gefertigt nach dem neuesten Stand
der Technik und den anerkannten sicherheits-technischen Regeln. Die Zangen dürfen nur in
technisch einwandfreiem Zustand benutzt werden.
Mit dieser Spezialcrimpzange können gedrehte Stift- und Buchsenkontakte nach M39029 im
Leiterquerschnittsbereich von AWG 32 – AWG 20 verarbeitet werden. Sie kann mit einer 4-tlg.
Stift-Kontaktaufnahme bestückt werden und ist kompatibel zu den 1-tlg- Kontaktaufnahmen
nach M22520/2.
Die Zange ist nur für den in der Bedienungsanleitung beschriebenen Zweck zu verwenden.
Eine eigenmächtige Veränderung oder eine nicht bestimmungsgemäße Verwendung der
Handcrimpzangen schließt eine Haftung des Herstellers für daraus resultierende Schäden
aus.

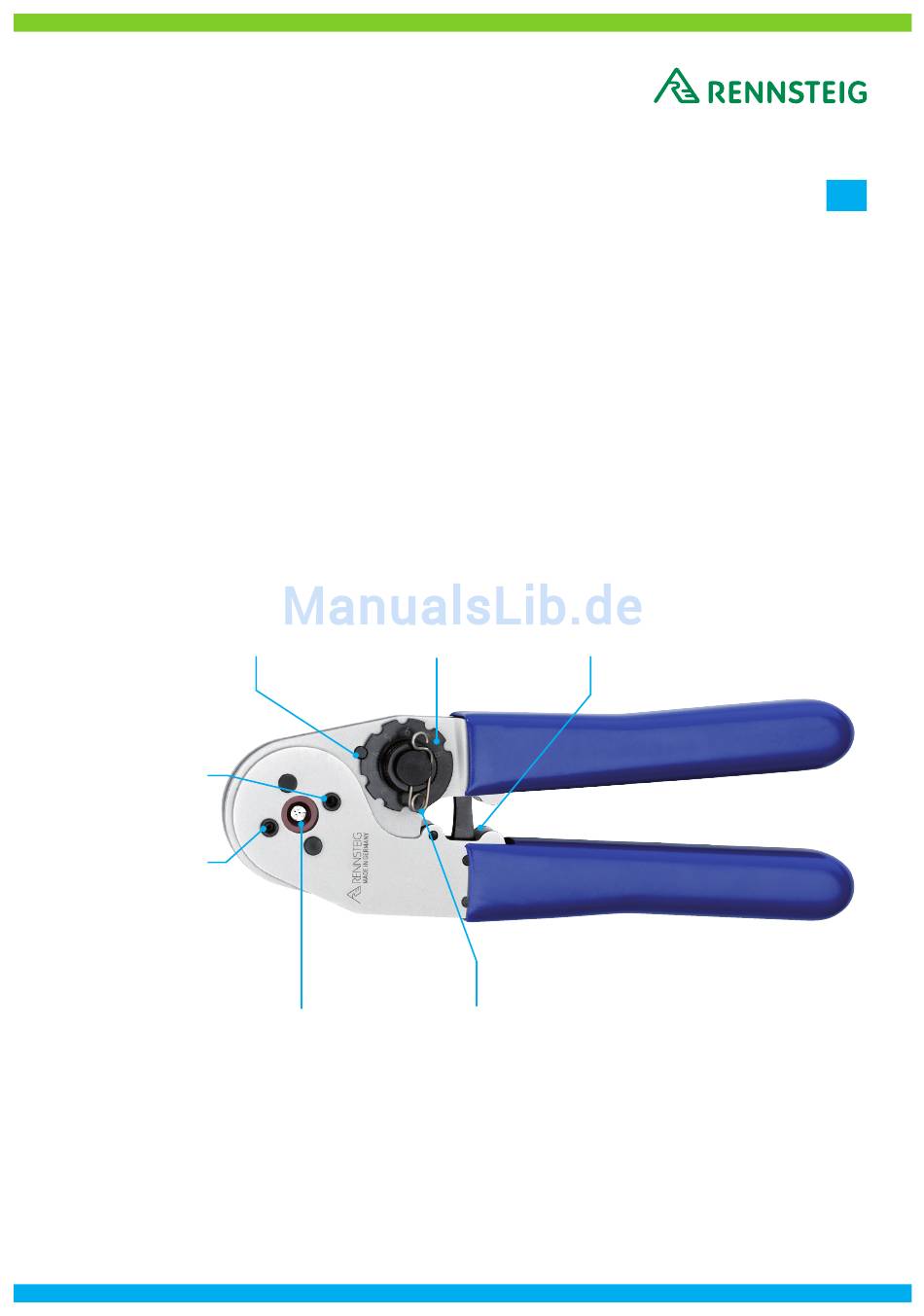

Arretierstift Stellscheibe Notlösehebel
Halteschraube 1
Halteschraube 2
Abbildung 1
Crimpöffnung Sicherungsklammer
Info: Abbildungen 2, 3 und 4 unterscheiden sich zu Abbildung 1 lediglich in der anderen Grifffarbe.
Rev.: 2014-05-19 3 / 8
