Bedienungsanleitung
Vierdorncrimpzange SelectorCrimp
ACHTUNG!
Wurde ein Crimpvorgang unterbrochen, muss der Crimp mit einem neuen Kontakt
wiederholt werden. Angecrimpte Kontakte sind nicht zu verwenden. Brandgefahr!

4 Crimpdorneinstellung

· Zange öffnen.
· Sicherungsklammer entfernen.
· Stellscheibe nach oben über den Arretierstift anheben.
· Stellscheibe durch Verdrehen in die vorgegebene Raststellung (1-8) bringen.
· Stellscheibe auf den Arretierstift nach unten drücken.
· Stellscheibe durch Sicherungsfeder gegen unbeabsichtigtes Verdrehen sichern.
Lehrenmaße nach M22520/2-01
Selector
Nummer
1 0,33
2 0,41
3 0,48
4 0,56
5 0,66
6 0,76
7 0,86
8 0,99
Rev.: 2014-05-19

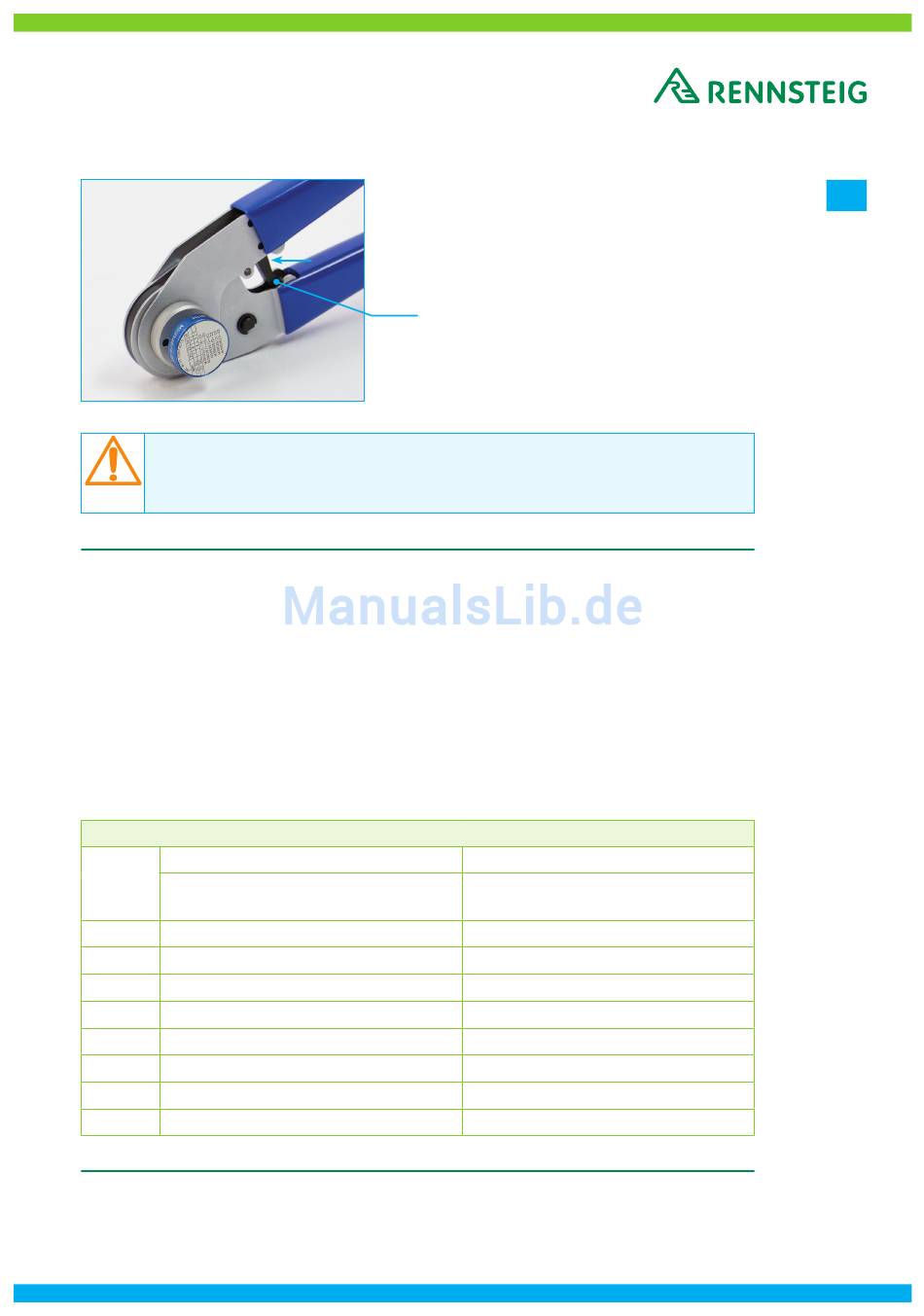

Sperrklinke
Abbildung 2
mm
GO
± 0,0025
mm
NOGO
± 0,0025
0,46
0,53
0,61
0,69
0,79
0,89
0,99
1,12
DE
5 / 8
