Betriebsanleitung Crimp-Systemzange PEW 12

1. Allgemeines

Die Bedienungsanleitung sollte ständig bei der Crimp-Systemzange verfügbar sein.
Die Crimp-Systemzange ist nach dem neuesten Stand der Technik und den anerkannten
sicherheitstechnischen Regeln hergestellt. Die Zange darf nur in technisch einwandfreiem
Zustand sowie sicherheits- und gefahrenbewusst benutzt werden und ist nur für den in der
Bedienungsanleitung beschriebenen Zweck zu verwenden.
Eine eigenmächtige Veränderung oder eine nicht bestimmungsgemäße
Verwendung der Handcrimpzange schliesst eine Haftung des Herstellers
für daraus resultierende Schäden aus. Nur an spannungsfreien Leitern
arbeiten!

2. Verwendungszweck

• zum Vercrimpen von Stift- und Buchsenkontakten
• Verwendung unterschiedlicher Crimpeinsätze ermöglicht breites Anwendungsgebiet

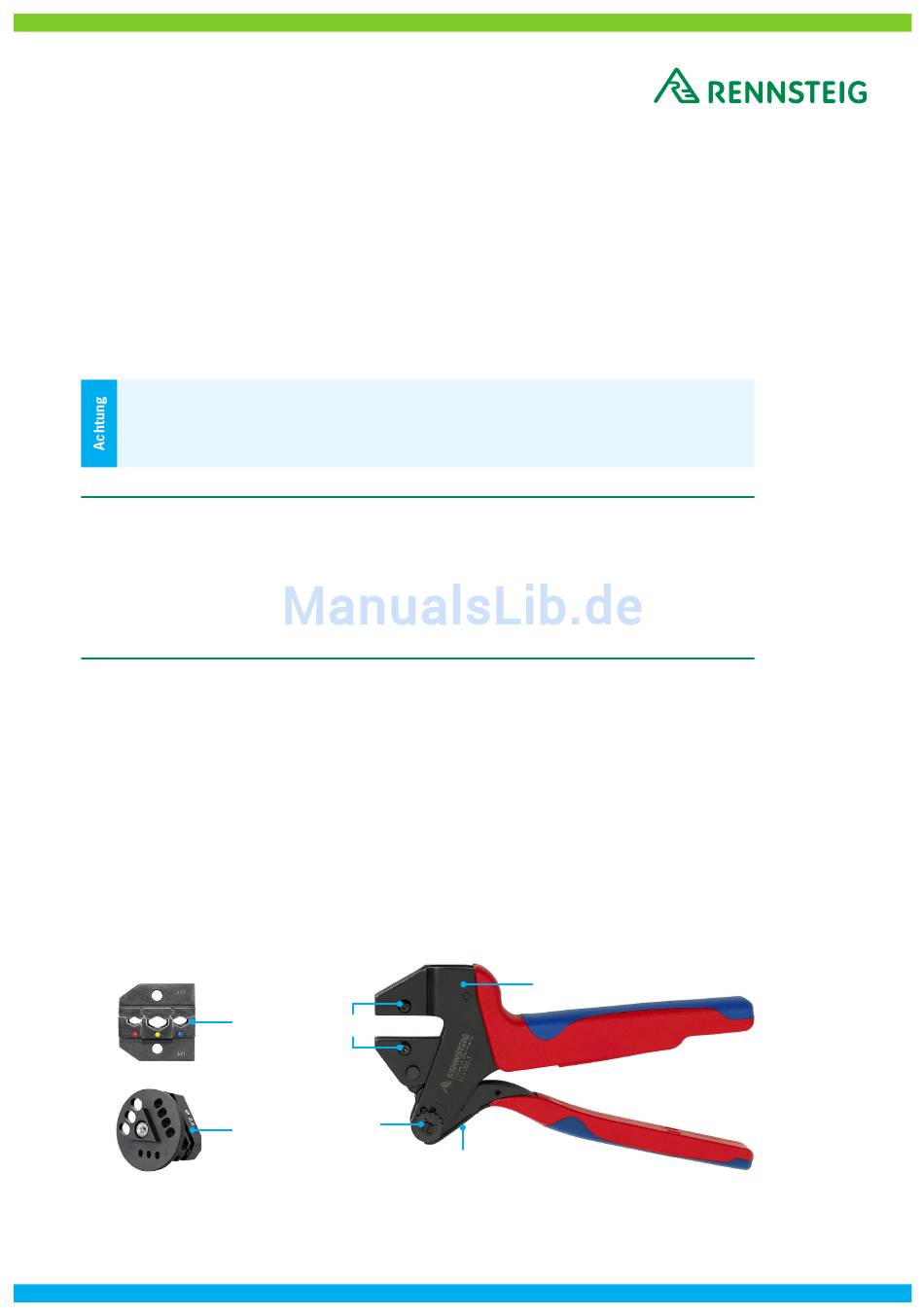

3. Beschreibung

Die Crimp-Systemzange
Notentriegelung 3, einem Crimpmatrizenpaar 4, zwei Befestigungsschrauben
Matrizen und bei Bedarf aus einer Positionierhilfe
können verbinderbezogen nachträglich angebracht werden. Es ist möglich, die Crimpkraft zu
justieren (siehe auch Punkt „Einstellen der Crimphöhe"). Die Crimp-Systemzange verfügt über
einen Ratschenmechanismus. Erst nach Überwindung der letzten Raststufe öffnet die Zange
automatisch (Prinzip der Zwangsvollendung). Um eine Beschädigung der Crimpmatrizen bzw.
des Verbinders zu vermeiden, kann bei Fehlcrimpung die Zange über die Notentriegelung
vorzeitig geöffnet werden.
4
6
Rev.: 2011-07-22
besteht aus einer Grundzange
5
2
3
1 mit Stellscheibe
6 (Kontaktaufnahme). Positionierhilfen
1
2 und
5 für die
3 / 6
