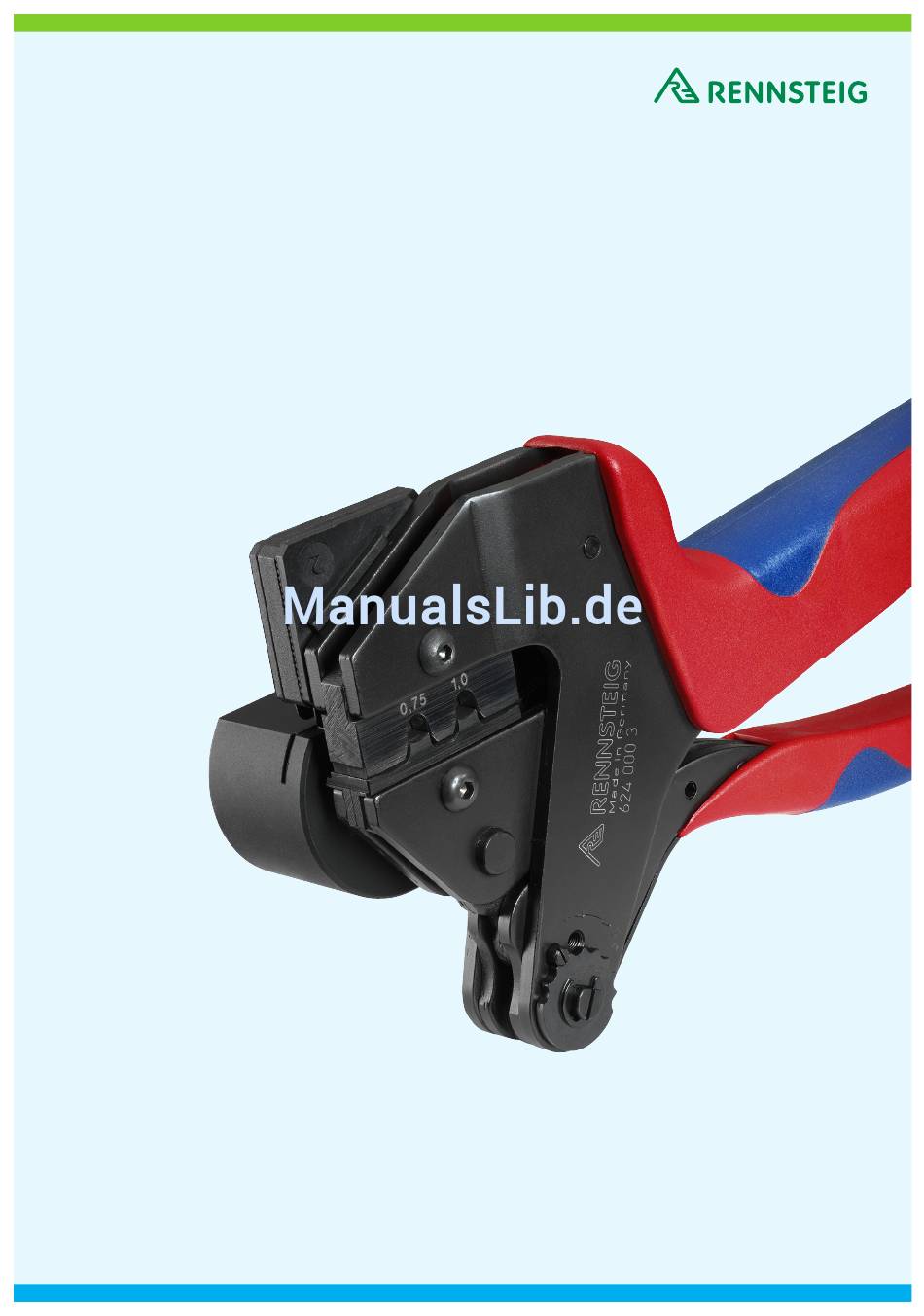

- Seite 1 Betriebsanleitung Crimp-Systemzange PEW 12 Betriebsanleitung Crimp-Systemzange PEW 12 Vor Beginn aller Arbeiten Betriebsanleitung lesen! Rev.: 2011-07-22 1 / 6...
-
Seite 2: Inhaltsverzeichnis
Betriebsanleitung Crimp-Systemzange PEW 12 Inhaltsverzeichnis Allgemeines Verwendungszweck Beschreibung Wechsel Crimpeinsatz und Crimpvorgang 4.1. Wechsel Crimpeinsatz und Montage von Kontaktaufnahme und Drahtanschlag 4.2. Crimpvorgang Notentriegelung der Zwangssperre Einstellung der Crimphöhe Garantie Wartung und Instandhaltung Rennsteig Werkzeuge An der Koppel 1 98547 Viernau/Thüringen, Germany... -
Seite 3: Allgemeines
Betriebsanleitung Crimp-Systemzange PEW 12 1. Allgemeines Die Bedienungsanleitung sollte ständig bei der Crimp-Systemzange verfügbar sein. Die Crimp-Systemzange ist nach dem neuesten Stand der Technik und den anerkannten sicherheitstechnischen Regeln hergestellt. Die Zange darf nur in technisch einwandfreiem Zustand sowie sicherheits- und gefahrenbewusst benutzt werden und ist nur für den in der Bedienungsanleitung beschriebenen Zweck zu verwenden. -
Seite 4: Wechsel Crimpeinsatz Und Crimpvorgang
Betriebsanleitung Crimp-Systemzange PEW 12 4. Wechsel Crimpeinsatz und Crimpvorgang 4.1. Wechsel Crimpeinsatz und Montage von Kontaktaufnahme und Drahtanschlag • Crimpeinsatz besteht aus Ober- und Untermatrize • Schrauben entfernen • Ober- und Untermatrize entnehmen M 4x11 • Einsetzen von neuer Ober- und Untermatrize • Zange soweit schließen, dass sich Ober-... -
Seite 5: Notentriegelung Der Zwangssperre
Betriebsanleitung Crimp-Systemzange PEW 12 5. Notentriegelung der Zwangssperre Die Zwangssperre öffnet sich nach Vollendung des Crimpvorganges automatisch. Bei einer Unterbrechung des Crimpvorganges müssen zum Öffnen der Zwangssperre die Zangenschenkel etwas zusammengedrückt und die Notentriegelung mit einem geeignetem Werkzeug (z.B. Innensechskantschlüssel) betätigt werden. -
Seite 6: Garantie
Betriebsanleitung Crimp-Systemzange PEW 12 Crimphöhe sollte regelmäßig durch Fachpersonal Qualitätskontrolle überprüft und gegebenenfalls wie nachfolgend beschrieben eingestellt werden. 1. Entfernen Sie die Schaftschraube mit einem Schraubendreher. 2. Wenn die Stellscheibe gegen den Uhrzeigersinn (+) gedreht wird, wird eine höhere Crimpkraft und eine kleinere Crimphöhe erreicht.
