Bedienungsanleitung
Vierdorncrimpzange SelectorCrimp

5 Wechsel der Kontaktaufnahme

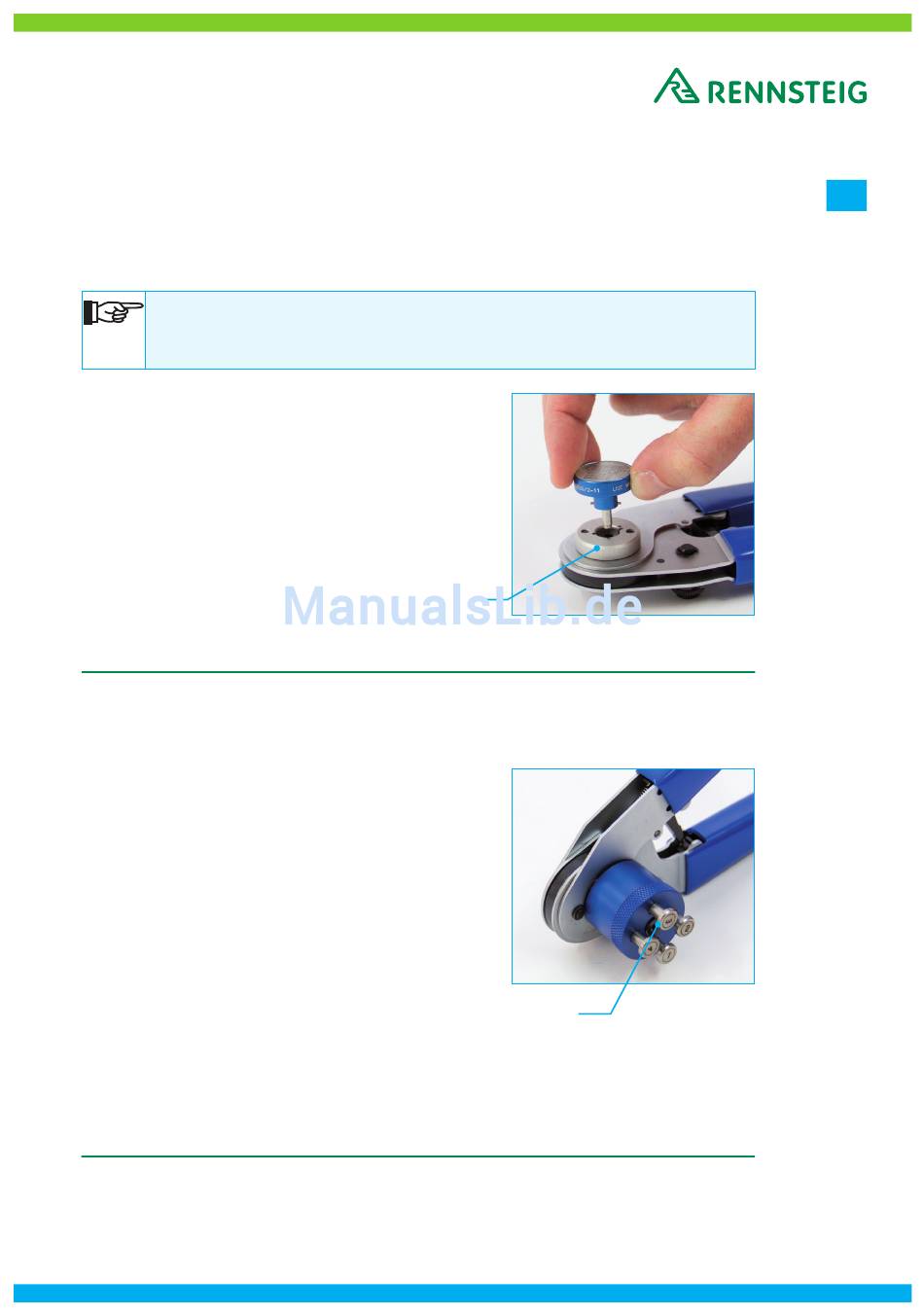

5.1 1-tlg. Kontaktaufnahme nach M22520/2 (siehe Abbildung 3)
Information!
Im Werkszustand der Zange können die Kontaktaufnahmen nach M22520/2
adaptiert werden.
· Zange auf die Rückseite drehen.
· 1-tlg. Kontaktaufnahme mit Bajonettstift
in den Adapterring (A) stecken und um 90°
verdrehen.
· Die Demontage des Locators erfolgt in
umgekehrter Reihenfolge.
5.2 4-tlg. Kontaktaufnahme (siehe Abbildung 4)
· Halteschrauben 1 und 2 mit Innensechskantschlüssel
SW 2,5 mm soweit lösen, bis sich der Adapterring
(A) entfernen lässt.
· Adapterring (A) entnehmen.
· Halteschraube 2 durch mitgelieferten
Ansatzbolzen ersetzen und auf der Gegenseite
mit Sicherungsring fixieren.
· Halteschraube 1 in Bohrung belassen und auf der
Gegenseite mit Sicherungsring fixieren.
· Kontaktaufnahme an Halteschraube 1
anschrauben, dabei evtl. mit zweitem
Innensechskantschlüssel gegenhalten.
· Zum Crimpen muss der jeweilige Pin (B) mit der
Kennzeichnung (Pfeil) an Halteschraube 2 in
Übereinstimmung gebracht werden.
· Anschließend Pin (B) in Locator eindrücken bis er in der unteren Stellung einrastet.
· Weitere Durchführung siehe Abschnitt „Arbeitsgänge beim Crimpen".
Rev.: 2014-05-19
Adapterring (A)
Pin (B)
DE
Abbildung 3
Abbildung 4
6 / 8
