Bedienungsanleitung
Vierdorncrimpzange SelectorCrimp

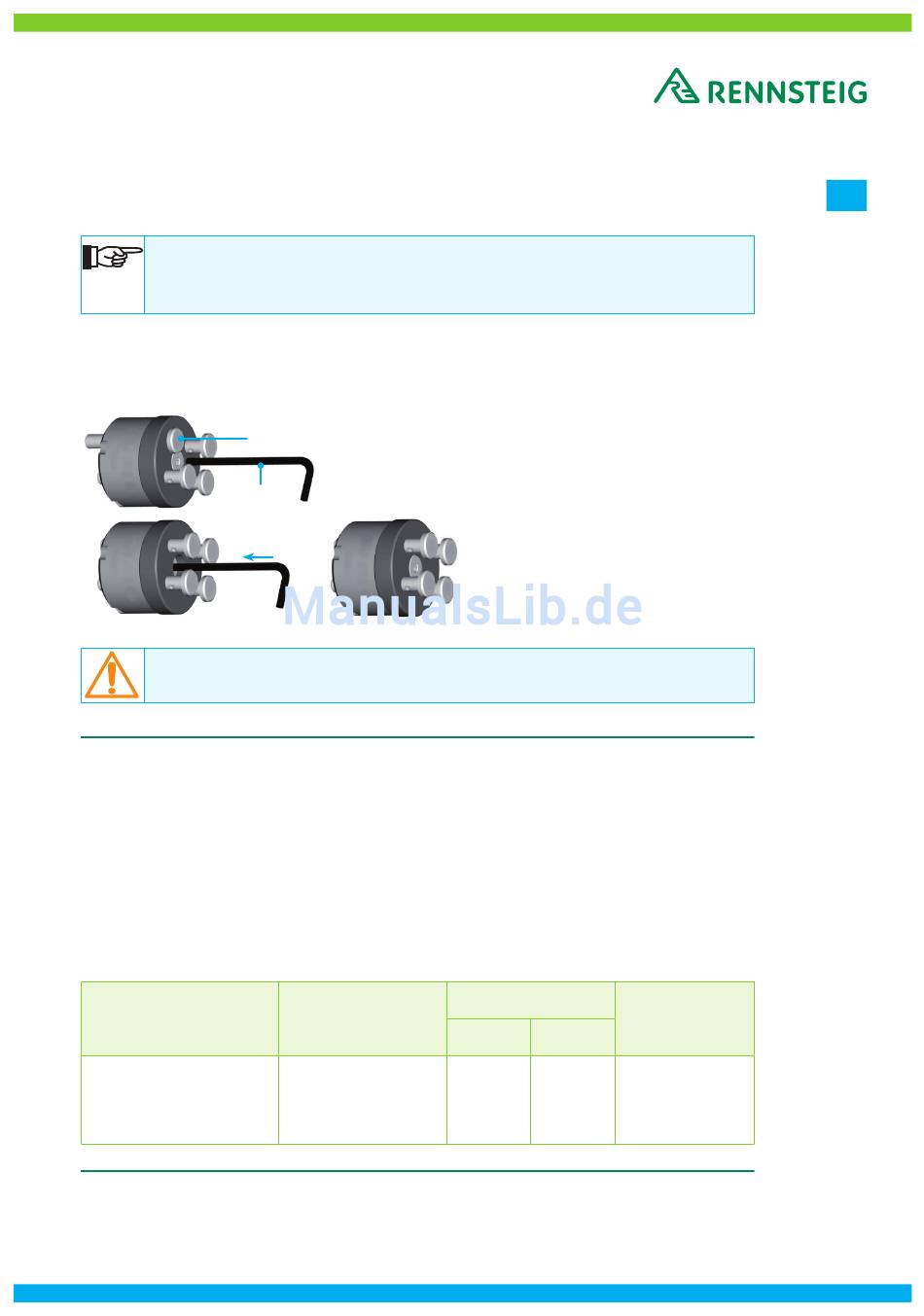

6 Lösen der gedrückten Pins an der demontierten Kontaktaufnahme
Information!
Die Pins sollten nur gedrückt werden, wenn der Locator an der Crimpzange
angebracht ist.
Wurde versehentlich ein Pin am demontierten Locator gedrückt, dann kann der Pin wie folgt
gelöst werden:
1.
ACHTUNG!
Um Beschädigungen zu vermeiden, darf niemals mehr als 1 Pin gedrückt werden!
7 Überprüfen der Zange
Die Überprüfung der Zange wird mit einer GO-NOGO-Lehre nach M22520 vorgenommen und
sollte regelmäßig vor jedem Arbeitsbeginn erfolgen. Diese Lehren sind auf das Werkzeug
abgestimmt und dienen zum Ermitteln des zulässigen Verschleißes! Lehren immer in das
geschlossene Werkzeug einführen! Nicht auf die Lehre crimpen! Die Lehren gehören nicht
zum Lieferumfang der Zange und müssen somit separat bestellt werden.
Lehre nach
M22520/3-1
alternativ Rennsteig:
Art. No.: 8791 0301 0
Rev.: 2014-05-19
2.
4.
3.
für Crimpzange
8738 0000 6
1. Gedrückter Pin.
2. Einführen eines 2,5 mm
Innensechskantschraubendrehers
in die Mitte des Locators.
3. Eindrücken der 2,5 mm
Innensechskantschraube.
4. Innensechskantschraubendreher
entfernen.
Lehrenmaße Selektorstufe
GO NOGO
0,99 1,12
DE
8
7 / 8
