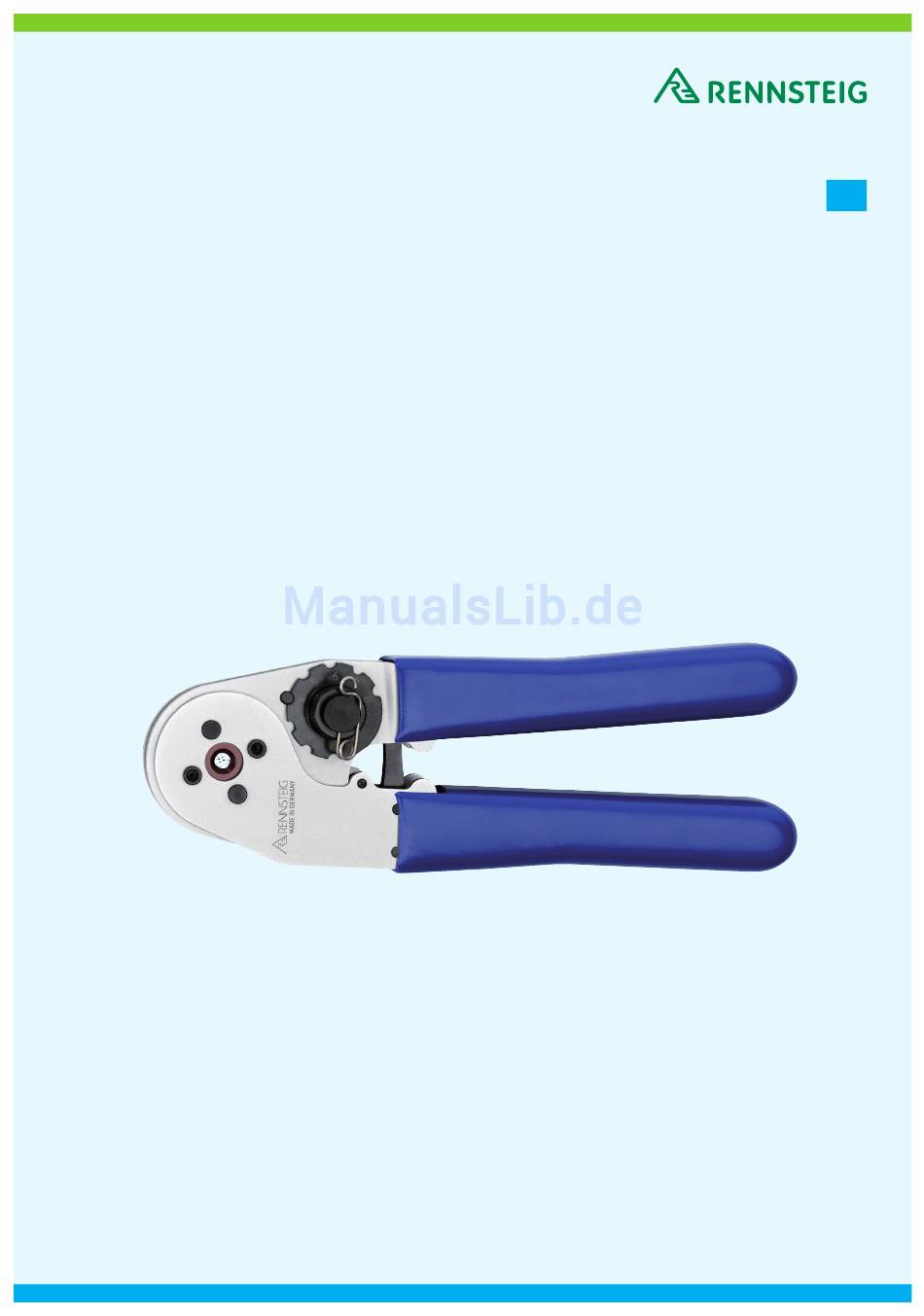

- Seite 1 Bedienungsanleitung Vierdorncrimpzange SelectorCrimp Bedienungsanleitung Vierdorncrimpzange SelectorCrimp Art.-No. 8738 0000 6 Querschnittsbereich 0,03 – 0,56 mm² (AWG 32 – 20) Vor Beginn aller Arbeiten Bedienungsanleitung lesen! Rev.: 2014-05-19 1 / 8...
-
Seite 2: Inhaltsverzeichnis
Bedienungsanleitung Vierdorncrimpzange SelectorCrimp Inhaltsverzeichnis Allgemeines Arbeitsgänge beim Crimpen Vorzeitiges Öffnen der Crimpzange (Notentriegelung) Crimpdorneinstellung Wechsel der Kontaktaufnahme Lösen der gedrückten Pins an der demontierten Kontaktaufnahme Überprüfung der Zange Wartung und Instandhaltung Rennsteig Werkzeuge GmbH An der Koppel 1 98547 Viernau Germany Tel.:... -
Seite 3: Allgemeines
Bedienungsanleitung Vierdorncrimpzange SelectorCrimp 1 Allgemeines Die Vierdorncrimpzangen der Serie „SelectorCrimp“ sind gefertigt nach dem neuesten Stand der Technik und den anerkannten sicherheits-technischen Regeln. Die Zangen dürfen nur in technisch einwandfreiem Zustand benutzt werden. Mit dieser Spezialcrimpzange können gedrehte Stift- und Buchsenkontakte nach M39029 im Leiterquerschnittsbereich von AWG 32 –... -
Seite 4: Arbeitsgänge Beim Crimpen
Bedienungsanleitung Vierdorncrimpzange SelectorCrimp Zur Kennzeichnung von Textstellen werden Piktogramme wie folgt eingesetzt. Beachten Sie diese Hinweise und verhalten Sie sich in diesen Fällen besonders vorsichtig. Geben Sie alle Arbeitssicherheitshinweise auch an andere Benutzer bzw. Fachpersonal weiter! WARNUNG! Diese Information weist auf eine möglicherweise gefährliche Situation hin, die Tod oder schwere Körperverletzung zur Folge haben kann. -
Seite 5: Crimpdorneinstellung
Bedienungsanleitung Vierdorncrimpzange SelectorCrimp Sperrklinke Abbildung 2 ACHTUNG! Wurde ein Crimpvorgang unterbrochen, muss der Crimp mit einem neuen Kontakt wiederholt werden. Angecrimpte Kontakte sind nicht zu verwenden. Brandgefahr! 4 Crimpdorneinstellung · Zange öffnen. · Sicherungsklammer entfernen. · Stellscheibe nach oben über den Arretierstift anheben. -
Seite 6: Wechsel Der Kontaktaufnahme
Bedienungsanleitung Vierdorncrimpzange SelectorCrimp 5 Wechsel der Kontaktaufnahme 5.1 1-tlg. Kontaktaufnahme nach M22520/2 (siehe Abbildung 3) Information! Im Werkszustand der Zange können die Kontaktaufnahmen nach M22520/2 adaptiert werden. · Zange auf die Rückseite drehen. · 1-tlg. Kontaktaufnahme mit Bajonettstift in den Adapterring (A) stecken und um 90°... -
Seite 7: Lösen Der Gedrückten Pins An Der Demontierten Kontaktaufnahme
Bedienungsanleitung Vierdorncrimpzange SelectorCrimp 6 Lösen der gedrückten Pins an der demontierten Kontaktaufnahme Information! Die Pins sollten nur gedrückt werden, wenn der Locator an der Crimpzange angebracht ist. Wurde versehentlich ein Pin am demontierten Locator gedrückt, dann kann der Pin wie folgt gelöst werden:... -
Seite 8: Wartung Und Instandhaltung
Solange sich das Werkzeug im von der GO-NOGO-Lehre zugelassenen Verschleißbereich befindet, kann damit bedenkenlos gearbeitet werden. Sollte jedoch eine turnusmäßige Überprüfung des Werkzeuges erwünscht sein, kann das Werkzeug zu einer von Rennsteig autorisierten Fachwerkstatt eingesandt werden. Die Serviceanschriften können unter www.rennsteig.com eingesehen werden. - Seite 9 Operating Instructions Four indent crimping tool SelectorCrimp Operating Instructions Four indent crimping tool SelectorCrimp Item No. 8738 0000 6 Cross-section range 0.03 – 0.56 mm² (AWG 32 – 20) Before starting any work, read these operating instructions! Rev.: 19/05/2014 1 / 8...
- Seite 10 Operating Instructions Four indent crimping tool SelectorCrimp Table of Contents General Work steps when crimping Premature opening of the crimping tool (emergency unlocking) Indenter setting Changing the positioner Releasing the depressed pins on the positioner removed Checking the tool Service and maintenance...
-
Seite 11: General
Four indent crimping tool SelectorCrimp 1 General The four indent crimping tool of the “SelectorCrimp” series have been designed according to the latest state of technology and to the recognised safety-related regulations. The tool must only be used when fully serviceable. -
Seite 12: Work Steps When Crimping
Operating Instructions Four indent crimping tool SelectorCrimp Icons are used to mark sections of text as described below. Ensure you follow these instruc- tions and take especial care in such situations. Also provide other users and technicians with a full set of health and safety instructions! -
Seite 13: Indenter Setting
Operating Instructions Four indent crimping tool SelectorCrimp Pawl Figure 2 ATTENTION! If a crimp process is interrupted, the crimp must be repeated using a new contact. Crimped contacts must not be used. Risk of fire! 4 Indenter setting · Open the pliers. -
Seite 14: Changing The Positioner
Operating Instructions Four indent crimping tool SelectorCrimp 5 Changing the positioner 5.1 1-part positioner in accordance with M22520/2 (refer to Figure 3) Please note! In the operating condition of the tool, the positioner can be adapted in accordance with M22520/2 ·... -
Seite 15: Releasing The Depressed Pins On The Positioner Removed
Operating Instructions Four indent crimping tool SelectorCrimp 6 Releasing the depressed pins on the positioner removed Please note! The pins should only be depressed when the locator is installed on the crimping tool. If a pin has been inadvertently depressed on the removed locator, the pin can be released as follows: 1. -
Seite 16: Service And Maintenance
As long as the tool is in the permitted wear range of the GO-NOGO gauge, it can be used without hesitation. However, if a regular check of the tool is required, the tool be sent to a specialist workshop authorized by Rennsteig. For the service addresses, refer to www.rennsteig.com. Repairs/Service Rennsteig Werkzeuge GmbH An der Koppel 1 Tel.:...
