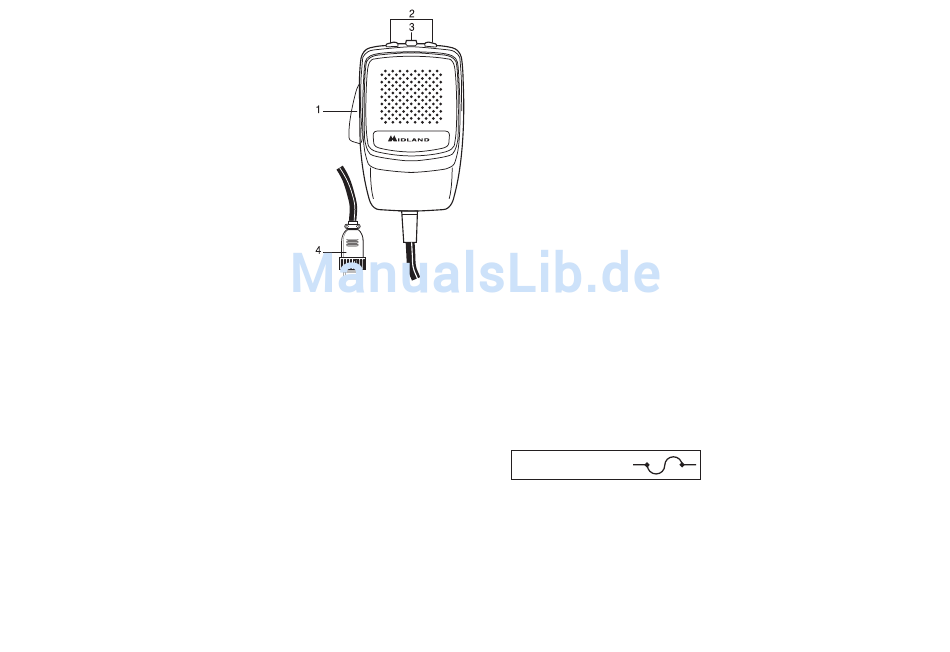

MIKROFON
1. PTT: Taste zur Sende-/
Empfangsumschaltung
2. UP-/DOWN-Tasten: Kanalwahltasten
3. Taste LOCK: Verriegelung der Tasten
UP/DOWN am Mikrofon
4. 6-poliger Mikrofonanschluß
EINBAU DES ALAN 48 PLUS MULTI B
IM KRAFTFAHRZEUG
Einfache Bedienbarkeit ohne Beeinträchtigung der Verkehrssicherheit sollte
beim Fahrzeugeinbau im Vor-dergrund stehen. Suchen Sie eine geeignete
Einbauposition in Ihrem Fahrzeug und bauen Sie Ihr ALAN 48 PLUS MULTI B
mit Hilfe des Haltebügels allein oder unter Einsatz der Führungsschienen ein.
Der Haltebügel sollte möglichst Verbindung mit Metallteilen der Karosserie
haben.
ANSCHLUß AN DIE SPANNUNGSVERSORGUNG
Stellen Sie zunächst sicher, daß Ihr ALAN 48 PLUS MULTI B ausgeschaltet ist.
Es ist ganz wichtig, daß Sie den Anschluß des Stromkabels polaritätsrichtig
vornehmen. Dies gilt auch dann, wenn Ihr Gerät gegen mögliche Verpolung
geschützt ist:
Rote Kabelader = Pluspol (+)
Die gleichen Farben finden Sie an den Batteriepolen und manchmal auch im
Sicherungskasten Ihres Fahrzeugs. Schließen Sie die Kabelenden besonders
sorgfältig an die Stromversorgung des Fahr-zeugs an.
4
Schwarze Kabelader = Minuspol (-)
ACHTUNG: Es wird empfohlen, das Gerät an einem Ort mit sehr guter
Luftzirkulation anzubringen.

MONTAGE DER ANTENNE

1. Wählen Sie den Antennenstandort so hoch wie möglich.
2. Je größer die mechanische Länge der Antenne ist, desto besser wird die
Leistung sein.
3. Falls möglich, montieren Sie die Antenne in der Mitte der gewählten
Montagefläche.
4. Verlegen Sie das Antennenkabel möglichst weit entfernt von störenden
Aggregaten (Zündung, elektrischen Verbrauchern usw.).
5. Stellen Sie sicher, daß metallisch leitende Teile des Antennenfußes einen
möglichst großflächigen Kontakt zum metallisch blanken Karosserieblech
haben.
6. Achten Sie darauf, daß das Antennenkabel bei der Montage nicht beschädigt
wird und sich durch Vibrationen im Fahrbetrieb nicht durchscheuern kann.
WARNUNG! Um Schäden zu vermeiden, sollten Sie Ihr ALAN 48 PLUS MULTI
B niemals ohne geeignete CB-Antenne betreiben. Darüber hinaus empfehlen
wir Ihnen, das Antennenkabel sowie das Stehwellenverhältnis (SWR) in re-
gelmäßigen Abständen zu überprüfen.

SICHERUNG ERSETZEN

Zum Ersetzen der Sicherung im DC-Kabel verwenden Sie bitte eine 2 A
Sicherung (Typ "F" für 250 V).
F2A 250V +
