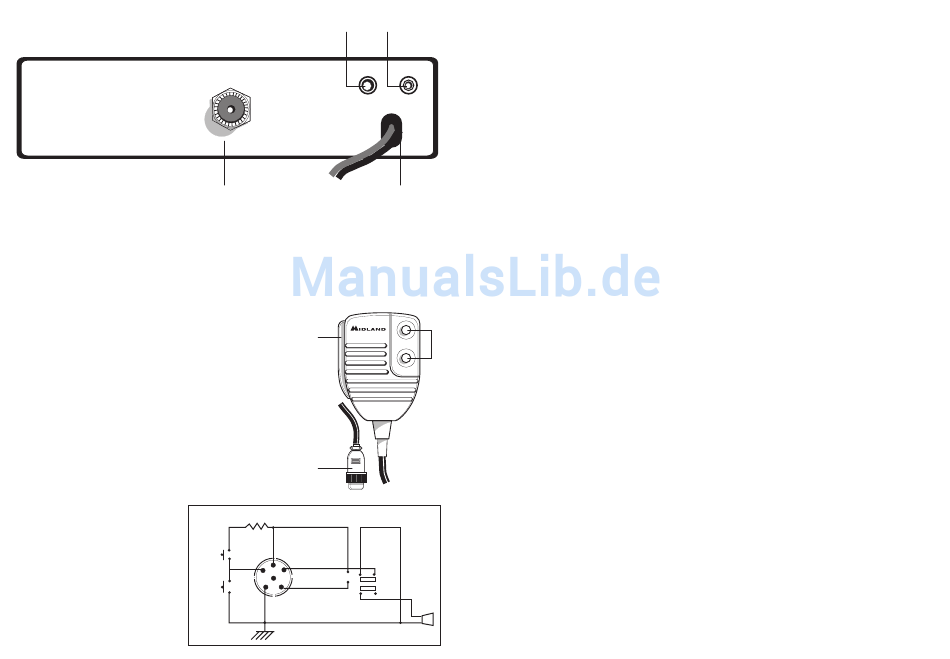

Geräterückseite
12. Anschluß für externen Lautsprecher, EXT
An diese Buchse kann ein externer Wiedergabelautsprecher angeschlossen werden.Der eingebau-
te Lautsprecher schaltet sich dann automatisch ab.
13. Kabel zum Anschluß der Stromversorgung, Power 13,8 V DC
Über dieses Kabel wird das Gerät mit der Spannungsversorgung verbunden. (Netzteil, KFZ-Bord-
netz).
14. S-Meter-Anschluß
An diese Buchse kann ein externes S-Meter angeschlossen werden.
15. Antennenbuchse (SO 239)
Hier wird der Stecker (PL 259) des Antennenkabels mit dem ALAN
235 ESP E40 verbunden.
Mikrofon
1. PTT: Taste zur Sende-/Empfangsumschaltung
2. UP-/DOWN-Tasten: manueller Kanaleinstellung
3. 6-poliger Mikrofonanschluß

Mikrofonbelegung

Pin 1 Mikrofon (NF)
Pin 2 RX (Audio)
Pin 3 PTT
Pin 4 Kanalumschaltung
Pin 5 Masse
Pin 6 VDC-Betriebsspannung
12
EXP-SP
ANTENNA
15
1
3
22K
3
UP
2
3 2 1
4
TX
3
DOWN
6
5 1
4
5
3

Einbau des ALAN 235 ESP E40 im Kraftfahrzeug

14
Verkehrssicherheit und einfache Bedienbarkeit ohne Beeinträchtigung der Verkehrssicherheit sollten
beim Fahrzeugeinbau im Vordergrund stehen. Suchen Sie eine geeignete Einbauposition in Ihrem Fahr-
S-METER
zeug und bauen Sie Ihr ALAN 235 ESP E40 mit Hilfe des Haltebügels und den Führungsschienen ein.
Anschluß an die Spannungsversorgung
Stellen Sie zunächst sicher, daß Ihr ALAN 235 ESP E40 ausgeschaltet ist. Es ist ganz wichtig, daß Sie
den Anschluß des Stromkabels polaritätsrichtig vornehmen. Dies gilt auch dann, wenn Ihr Gerät gegen
mögliche Verpolung geschützt ist:
Rote Kabelader = Pluspol (+)
Schwarze Kabelader = Minuspol (-)
Montage der Antenne
13
1. Wählen Sie den Antennenstandort so hoch wie möglich.
2. Je größer die mechanische Länge der Antenne ist, desto besser wird die
Leistung sein.
3. Falls möglich, montieren Sie die Antenne in der Mitte der gewählten Montagefläche.
4. Verlegen Sie das Antennenkabel möglichst weit entfernt von störenden Aggregaten (Zündung, elek-
trischen Verbrauchern usw.).
5. Stellen Sie sicher, daß metallisch leitende Teile des Antennenfußes einen möglichst großflächigen
Kontakt zum metallisch blanken Karosserieblech haben.
6. Achten Sie darauf, daß das Antennenkabel bei der Montage nicht beschädigt wird und sich durch
Vibrationen im Fahrbetrieb nicht durchscheuern kann.
WARNUNG!
2
UP
Um Schäden zu vermeiden sollten Sie Ihr ALAN 235 ESP E40 niemals ohne geeignete und abge-
stimmte CB-Antenne betreiben. Darüber hinaus empfehlen wir Ihnen, in regelmäßigen Abständen die
DOWN
Antennenanlage anhand eines SWR-Meters, das Stehwellenverhältnis zu überprüfen.

Bedienung Ihres ALAN 235 ESP E40

1. Stecken Sie den Mikrofonstecker in die Mikrofonbuchse Ihres ALAN 235 ESP E40
2. Stellen Sie sicher, daß Ihre Funkantenne über das Antennenkabel fest und sicher mit dem An-
tennenanschluß Ihres ALAN 235 ESP E40 verbunden ist.
3. Vergewissern Sie sich, daß die Rauschsperre (Squelch) geöffnet ist, d.h. der Regler bis zum linken
Anschlag gedreht ist.
4. Schalten Sie Ihr ALAN 235 ESP E40 ein und stellen Sie die Wiedergabelautstärke nach Ihren
persönlichen Wünschen ein.
5. Stellen Sie den gewünschten Funkkanal ein.
6. Zum Senden drücken Sie die PTT-Taste und besprechen das Mikrofon mit normaler Lautstärke und
Tonlage.
7. Zum Empfangen lassen Sie einfach die PTT-Taste wieder los.
RX
Einschalten/Lautstärke einstellen
In der Stellung „Off" ist Ihr ALAN 235 ESP E40 ausgeschaltet. Durch Drehen des Reglers im Uhrzeiger-
sinn aus der linken Raststellung wird das Gerät eingeschaltet. Weiteres Drehen im Uhrzeigersinn erhöht
MIC
die Wiedergabelautstärke nach Wunsch.
4
