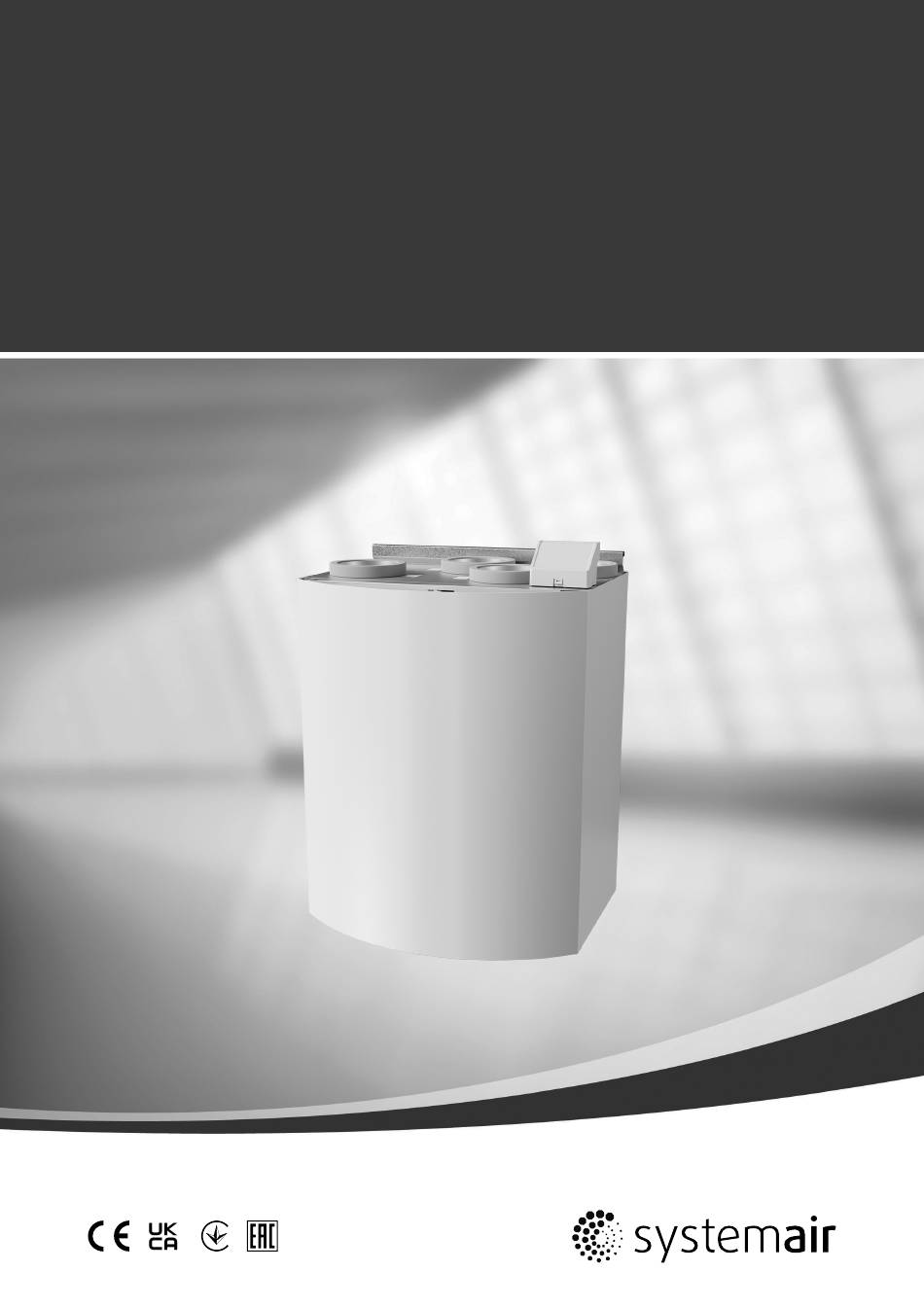

- Seite 1 SAVE VTR 150/K Service und Zubehör Montageanleitung Aus dem Englischen übersetztes Dokument | · v01...
- Seite 2 Systemair UAB behält sich das Recht vor, ihre Produkte ohne vorherige Ankündigung zu ändern. Dies gilt auch für bereits bestellte Produkte, sofern die vorher vereinbarten Spezifikationen nicht beeinflusst werden. Systemair haftet nicht oder ist durch Gewährleistung verpflichtet, wenn diese Anweisungen bei der Installation oder dem Service nicht eingehalten werden.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht............1 Fehlersuche ........31 Zubehör ............32 Gewährleistung ........1 Typenschild...........1 Internetkommunikationsmodul Entsorgung und Recycling ......1 (IAM)..........32 Wichtige Sicherheitshinweise......1 5.1.1 Einrichten der Fernbedienung des Gerätes ......33 Verwendungszweck .......2 Luftqualitätssensoren......34 Warnungen...........2 Temperaturregelung ......35 Konfiguration ..........2 5.3.1 Elektroheizregister (Steuerung Startup-Assistent ........2 über Relais) ...... -
Seite 5: Übersicht
Übersicht | Übersicht Ein ordnungsgemäßer und sicherer Betrieb des Gerätes wird durch aufmerksames Lesen und eine Anwendung des Ge- rätes entsprechend der vorgegebenen Richtlinien und Einhaltung aller Sicherheitsanforderungen erzielt. Gewährleistung Zur Geltendmachung von Gewährleistungsansprüchen müssen die Produkte ordnungsgemäß angeschlossen, betrieben und gemäß... -
Seite 6: Verwendungszweck
Teile, die noch nicht zum völligen Stillstand gekommen sind. Konfiguration SAVE VTR 150/K Die Konfiguration kann über das SAVE Touch-Panel oder alternativ dazu über eine mobile App vorge- nommen werden. Erweiterte Einstellungen können nicht über die SAVE LIGHT Bedieneinheit vorgenommen werden. -
Seite 7: Allgemeine Symbole
Konfiguration | Hinweis! Falls Sie die SAVE LIGHT Bedieneinheit verwenden, wird der Einrichtungsassistent übersprungen und die Werkseinstellungen werden verwendet. Allgemeine Symbole Die folgenden Auswahlsymbole sind üblich und in den meisten Menüseiten vorhanden: Ein und Aus Schieberegler zum Zurück-Taste, um zu einem vorherigen Aktivieren oder Deaktivieren einer Menü... - Seite 8 | Konfiguration Die Einstellungen aller Modi können im Service / Konfiguration–Menü geändert werden. 3.3.1.1 Permanente Modi Permanent-Modi sind immer aktiv, wenn nicht durch temporäre Modi, aktivierte Benutzerfunktionen oder Alarme un- terbrochen werden: Text Symbol Beschreibung Automatische Luftstromregelung. Der AUTO-Modus steht zur Auswahl, wenn die oder externe Bedarfssteuerung,...
-
Seite 9: Digitale Eingangsfunktionen
Konfiguration | Temporäre Modi können auch über ein digitales Eingangssignal aktiviert werden, das durch Taster, Präsenzmelder usw. ausgelöst wird. 3.3.1.3 Digitale Eingangsfunktionen Digitale Eingangsfunktionen sind immer aktiv, während der Digitaleingang aktiviert ist. Text Symbol Beschreibung Funktion setzt Geschwindigkeit des Zuluftventilators auf Hoch Niveau und entlüftungsventilator zum Niedrig Niveau, um Luftdruck innerhalb der Zentralstaubsau- Wohnung für bessere Staubansammlung durch zentralen Staubsauger zu... -
Seite 10: Temperatureinstellungen
| Konfiguration Bild 2 Hierarchie der Benutzermodi und digitalen Eingänge Die Modi werden von der höchsten bis zur niedrigsten Priorität aufgelistet; A - Benutzermodi, die über das Bedienfeld aktiviert werden können; B - Benutzermodi und Funktionen, die über den Digitaleingang aktiviert werden. 3.3.2 Temperatureinstellungen Die Temperatur kann im MenüTemperatur einstellen auf dem Home-Bildschirm eingestellt... -
Seite 11: Luftstromeinstellungen
Konfiguration | ECO -Modus hat Auswirkungen auf die folgenden Der ECO-Modus wird immer durch folgende Modi Benutzerfunktionen / Modi, wenn ausgewählt: aktiviert: • Abwesend • Auto • Urlaub • Manuell wird immer durch folgende • Abwesend ECO-Modus Benutzerfunktionen / Modi deaktiviert: •... -
Seite 12: Statusleiste Und Alarme
| Konfiguration 3.3.5 Statusleiste und Alarme Die Statuszeile, die sich im unteren Bereich des Startbildschirms befindet, zeigt Informationen über: Liste der aktiven Benutzer Liste der aktiven Alarme. Funktionen. Sehen Sie Sehen Sie Kapitel 3.5.2.3für Kapitel 3.4für weitere weitere Informationen. Informationen. Wenn Sie irgendwelche dieser Zeilen berühren, werden Sie auf die nächste Seite mit detaillierterer Liste und Informatio- nen über jeden Alarm oder eine aktive Benutzerfunktion verschoben. -
Seite 13: Hauptmenü
Konfiguration | Konfigurierbarer Digitaleingang für benutzerdefinierte Benutzerfunktionen. Die Konfigurierbarer Luftmengen für beide Ventilatoren sind frei konfigurierbar. DI 1 Funktion mit hoher Priorität. Konfigurierbarer Digitaleingang für benutzerdefinierte Benutzerfunktionen. Die Konfigurierbarer Luftmengen für beide Ventilatoren sind frei konfigurierbar. DI 2 Funktion mit mittlerer Priorität. Konfigurierbarer Digitaleingang für benutzerdefinierte Benutzerfunktionen. - Seite 14 | Konfiguration Jeder Alarm enthält Informationen: • Alarmname • Datums- / Zeitstempel • Information, wenn der Alarm das Gerät stoppt oder eine andere Anmerkung 3.5.2.3 Alarmliste Alarmname Erklärung Mach Folgendes Alarme der A-Klasse Frostschutz Frostschutz von Rücklaufwasser in Der Alarm wird zurückgesetzt, sobald Heizwendel.
- Seite 15 Konfiguration | Alarmname Erklärung Mach Folgendes Niedrige Zulufttemperatur Die Zulufttemperatur ist zu niedrig. Überprüfen Sie den Wärmetauscher Aktiv: (Außenlufttemperaturfühler und das Nachheizregister. misst <0° C) und (Zulufttemperaturfühler misst <5° C) Ist zurückgekommen: (Zulufttemperaturfühler misst> 10° Klasse B Alarme: Sicherheitstemperaturbegrenz. Zeigt einen ausgelösten Ein ausgelöster manueller oder Überhitzungsschutz an (bei automatischer Überhitzungsschutz...
- Seite 16 | Konfiguration Alarmname Erklärung Mach Folgendes Sekundärluftklappe Sekundärluftabtauung Überprüfen Sie, ob der fehlgeschlagen Sekundärluftklappe in der richtigen Außenlufttemperatursensor misst Position ist. <10° C in 2 Sek nach dem Abtauen Überprüfen Sie, ob der Dämpfer ODER richtig angeschlossen ist und das Außenlufttemperatursensor misst Kabel nicht beschädigt ist.
- Seite 17 Konfiguration | Alarmname Erklärung Mach Folgendes Filter Zeit für Filterwechsel. Filter wechseln. Filter nach den Anweisungen im Benutzerhandbuch wechseln. Details zu den Filterhändlern finden Sie im Hilfemenü. Externer Stopp Einheit wird durch externes Signal Der Betrieb wird durch ein digitales gestoppt.
-
Seite 18: Wochenprogramm
| Konfiguration 3.5.3 Wochenprogramm Das Gerät kann so konfiguriert werden, dass es bei festgelegten Luftmengen bis zu zwei Zeitperioden (00: 00-23: 59) an benutzerdefinierten Tagen arbeitet. Wochenprogramm ist nur aktiv bei der AUTO Modus. Es ist möglich, Digitalausgänge für das Festlegen und Aufheben von Zeiträumen zu aktivieren oder zu deaktivieren. -
Seite 19: Filter
Konfiguration | Wochenprogramm ist nur aktiv bei der AUTO Modus. Berühren Sie den Schieberegler rechts, um den geplanten Zeitraum zu aktivieren. Stellen Sie die Zeit ein. Berühren Sie die Startzeit- oder Endzeit-Werte, um die Zeit zu ändern. Verwenden Sie Pfeiltasten Den Wert erhöhen oder verringern. -
Seite 20: Service / Konfiguration
| Konfiguration 3.5.6 Service / Konfiguration Alle Geräteparameter und Einstellungen können im Service / Konfiguration Menü geändert werden. Das Service / Konfiguration-Menü ist standardmäßig gesperrt und es muss ein Passwort eingegeben werden (Standardpasswort ist 1111). 3.5.6.1 Eingänge Konfiguration der Eingänge Analoge, digitale und universelle Eingänge auf der Hauptplatine oder außenliegenden Anschlussbox können als Funk- tionen konfiguriert werden. - Seite 21 Konfiguration | Tabelle 2 Übersicht über die Eingangskonfiguration Analoge Eingänge Digitale Eingänge Universal-Analogeingänge Universal-Digitaleingänge Eingabetyp Eingabetyp Eingabetyp Eingabetyp Wert Polarität: Analogart Digitale Art Kompensation Wert Wert Polarität: Wert 3.5.6.2 Ausgänge Konfiguration der Ausgänge. Einstellungen für analoge, digitale und universelle Ausgangsklemmen auf der Hauptplatine und Anschlussplatine, Konfi- guration der Funktionalität.
- Seite 22 | Konfiguration Tabelle 4 Übersicht über die Konfiguration der Ausgänge Analoge Ausgänge Digitale Ausgänge Ausgangsart Ausgangsart Hand/Auto Hand/Auto Wert Wert 3.5.6.3 Komponenten Konfiguration der angeschlossenen Komponenten. Wärmerückgewinnung • Wählen Sie den Wärmetauscher-Typ. • Aktivieren oder deaktivieren Sie die Passivhausfunktion, wenn der Wärmetauscher TypRotationswärmeüber- tragerausgewählt ist.
- Seite 23 Konfiguration | • P-Band einstellen Die Voreinstellung ist 4°C. Ansteuerung: 1-60°C. • I-Zeit einstellen. Die Standardeinstellung ist Aus- Ansteuerung: Aus / 1-240 Sek. • Stellantrieb einstellen. Der Standardwert ist 0-10 V. Ansteuerung: 0–10 V / 2–10 V / 10–0 V / 10–2 V. •...
- Seite 24 | Konfiguration Volumenkon- Druckkon- Externe Einstellung RPM (U/min) Manuell stante (CAV) stante (VAV) Ansteuerung Einheit U/min l/s, m /h, cfm Luftstrom. – – P-Band 0–3000 U/min 0–500 Pa – I-Zeit Aus / 1-240 Aus / 1-240 Sek. Sek. Standardeinstellung: 5 Sek. Standardeinstel- lung: 5 Sek.
- Seite 25 Konfiguration | Sollwert des CO Sensors einstellen. Die Standardeinstellung (Sollwert) beträgt 800 ppm (Teile pro Million in der At- mosphäre). Normales atmosphärisches CO Konzentration beträgt 400 ppm. Ansteuerung: 100–2000 ppm. P-Band setzen, Voreinstellung ist 200 ppm. Ansteuerung: 50–2000 ppm. I-Zeit einstellen, Voreinstellung ist aus. Ansteuerung: Aus/1-120 Sek. •...
-
Seite 26: Anwenderfunktionen
Kanalsystem und Systemdruck. Um die korrekte Lüftergeschwindigkeit zu finden, muss das externe Tool auf der Systemair Website verwendet werden. 1. Gehen Sie auf die Webseite von Systemair und wählen ihr Gerät aus. 2. Auf der Registerkarte Diagramm geben Sie die gewünschten Luftstromwerte in l / s, m /h, m / s oder cfm für Zuluft... - Seite 27 Konfiguration | MODbus • Modbus-Adresse einstellen. Die Standardeinstellung ist 1. • Baudrate einstellen. Die Standardeinstellung ist 115200. • Parität einstellen. Die Standardeinstellung ist Keine. Auswahl: Keine / Gerade / Ungerade. • Stoppbits einstellen. Fixer Wert: 1. • Zeigt den Status des Funkzubehör an. HMI Adresse •...
-
Seite 28: Softwaresicherung
| Service antippen. . Exportieren Sie die Parameter durch Auswählen des Downloadsymbols (Pfeil nach unten) . (nur in der App verfügbar) 3.5.6.8 Softwaresicherung Menü zum Wiederherstellen der Werkseinstellungen oder zum Importieren/Exportieren der Konfigurationsdatei vom/zum Internet Access-Modul (IAM). • Betätigen Sie Werkseinstellungen , um die werkseitige Konfiguration und die Parameter wiederherzustellen. Dies überschreibt auch das geänderte Passwort. -
Seite 29: Energieverbrauch Und Absicherung
• Kanalanschlüsse/Kanalenden müssen während der Lagerung und Installation abgedeckt werden. • Vergewissern Sie sich vor dem Starten des Geräts, dass die Filter eingebaut sind. Energieverbrauch und Absicherung SAVE VTR 150/K verfügt über ein installiertes Nachheizregister mit 500 W oder 1000 W . 500 W 1000 W... -
Seite 30: Interne Komponenten
| Service Interne Komponenten Bild 5 Interne Komponenten Position Beschreibung Befestigungsbügel Externe Anschlüsse Hauptleiterplatte Zuluftventilator Interner Elektroerhitzer (500/1000 W) Abluftfilter Zuluftfilter Fortluftventilator Rotationswärmetauscher Zuluftsensor Außenluftsensor Abluftsensor Überhitzungsschutzsensor Relative Feuchtigkeits-/Ablufttemperatursensor. 4.3.1 Beschreibung der Komponenten 4.3.1.1 Ventilatoren Die Ventilatoren verfügen über externe EC-Motoren, die stufenlos individuell 16-100% gesteuert werden können. Die Motorlager sind lebensdauergeschmiert und wartungsfrei. - Seite 31 4.3.1.3 Wärmetauscher SAVE VTR 150/K ist mit einem rotierenden Hochleistungs-Wärmetauscher ausgestattet. Aus diesem Grund wird die er- forderliche Zulufttemperatur in der Regel gehalten, ohne dass zusätzliche Wärme zugeführt werden muss. Der Wärmetauscher kann zu Reinigungs- und Wartungszwecken heraus genommen werden, weitere Informationen entnehmen Sie bitte dem "Benutzerhandbuch".
-
Seite 32: Elektrische Anschlüsse
Verwendung von Werkzeug einfach aus dem Gerät entnommen werden. Bild 6 Position der Hauptplatine 4.4.1 Aufbau der Hauptplatine Das SAVE VTR 150/K ist mit einem eingebauten Regler und interner Verdrahtung ausgerüstet. Bild 7 Anschlüsse der Hauptplatine Position Beschreibung Verbindung zur außenliegenden Anschlussbox Klemmen für eine Heizung... -
Seite 33: Externe Anschlüsse (Außenliegenden Anschlussbox)
Service | Position Beschreibung Klemmen für die Stromversorgung des Abluftventilators Klemmen für die Stromversorgung des Zuluftventilators Klemmen für internen relativen Feuchtigkeits-/Temperatursensor Analogeingang 1 — Außenluftfühler Analogeingang 2 - Zuluftfühler Analogeingang 3 - Frei konfigurierbar Analogeingang 4 - frei konfigurierbar / Überhitzungs-Temperatursensor (Geräte mit elektrischem Heizregister) Analogeingang 5 - frei konfigurierbar Digitaleingang 1 –... -
Seite 34: Austausch Der Rotor-Antriebsriemens
| Service Position Beschreibung AO3–5 Frei konfigurierbarer Analogausgang. Art des Stellantriebs 0-10V, 10-0 V, 2-10V, 10-2V. AO3-Standardkonfiguration: Erhitzer (nur bei Modellen des Typs VTC 200/300/500/700, VTR 100/ AO4-Standardkonfiguration: Kühlung UI1–5 Frei konfigurierbarer Universaleingang. Kann als Analogeingang (0 bis 10 V) oder als Digitaleingang (24 V) festgelegt werden. -
Seite 35: Fehlersuche
Service | Temporäre Riemenreparaturlösung 1. Stoppen Sie das Gerät, indem Sie die Stromversorgung trennen. 2. Öffnen und entfernen Sie die Seitenabdeckung. 3. Entfernen Sie den funktionsuntüchtigen Antriebsriemen. 4. Verwenden Sie ein Klebeband, um den Antriebsriemen am Rotationswär- metauscher zu befestigen, und drehen Sie den Wärmetauscher per Hand, bis Sie den Riemen zu fassen bekommen. -
Seite 36: Zubehör
4. Überprüfen Sie, ob der Antriebsriemen des Rotationswärmeübertrager rutscht. (Wenn das Gerät mit einem Rotati- onswärmeübertrager ausgestattet ist.) Zubehör SAVE VTR 150/K Haben viele verfügbare Zubehörkomponenten, die verwendet werden können, um die Funktionalität des Gerätes zu erweitern und den Komfort zu erhöhen. Empfohlenes Zubehör finden Sie immer auf der Systemair Website www.systemair.de... -
Seite 37: Einrichten Der Fernbedienung Des Gerätes
Zubehör | 5.1.1 Einrichten der Fernbedienung des Gerätes | v01... -
Seite 38: Luftqualitätssensoren
D. Zugang zur mobilen Anwendung Systemair. Es stehen zwei Optionen zur Verfügung: • D1 - Laden Sie die Systemair Mobile App auf Ihr Gerät herunter und installieren Sie sie. Die Systemair mobile An- wendung (APP) steht sowohl für Android wie auch für IOS Betriebssysteme zur Verfügung. -
Seite 39: Temperaturregelung
• 1 - Außenluft • 2 - Zuluft • 3 - Abluft • 4 - Fortluft Komponente/Produkt — Artikelnummer: • Systemair CO Kanalsensor — 14906 • Systemair CO Wandsensor - 14904 • Raumsensor 0-50C (Temperatur) — 211525 • Systemair CO RH und Temperatur Sensor —... -
Seite 40: Erhitzer Im Außenluftkanal Installiert
| Zubehör • ELH — Elektroerhitzer • ECT - zusätzlicher Temperatursensor • OAT - Außenlufttemperatursensor • SAT - Zulufttemperatursensor • RL - Relais • 1 - Außenluft • 2 - Zuluft • 3 - Abluft • 4 - Fortluft Komponente/Produkt — Artikelnummer: •... -
Seite 41: Erhitzer Im Zuluftkanal Installiert
Zubehör | 5.3.1.2 Erhitzer im Zuluftkanal installiert Installation und Anschluss 1. Installieren Sie das elektrische Heizregister (ELH) im Zu- luftkanal mit einem Abstand von mindestens 100 mm zum Gerät. Das Relais (RL) steuert das Heizregister. Schließen Sie das Relais an einen freien digitalen Aus- gang in der Anschlussbox (CB) an. - Seite 42 | Zubehör • WH - Heizregister • FPT - Frostschutzsensor • SAT - Zulufttemperatursensor • S - Stellantrieb für Ventil • 1 - Außenluft • 2 - Zuluft • 3 - Abluft • 4 - Fortluft Komponente/Produkt — Artikelnummer: • VBC 125-2 Wasserheizregister PWW (2 Reihen) — 5457 •...
-
Seite 43: Wasserkühlregister Für Kanalmontage
Zubehör | angeschlossen ist. Wenn er zum Beispiel an AO3 auf der Anschlussplatine angeschlossen ist, dann wählen Sie ANA- LOG AUSGANG 3 und Y1 Erhitzer aus. 5. Frostschutzsensor (FPT) konfigurieren. Gehen Sie zurück zum Eingänge-menü. Wählen Sie die Registerkarte ANA- LOG. -
Seite 44: Erdwärmetauscher
| Zubehör Hinweis! Ein Kanaltemperaturfühler kann an die Analogeingänge 6-7 an der Anschlussplatine angeschlossen werden, um einen einfacheren Zugang zu gewährleisten und dann als Zulufttemperatursensor konfiguriert werden. Der interne Zulufttemperaturfühler muss jedoch zuerst im Bedienfeld deaktiviert werden. Konfiguration 1. Gehen Sie zum Service / Konfiguration Menü 2. -
Seite 45: Change-Over Register Für Heiz-/Kühlfunktion
Zubehör | Installation und Anschluss 1. Installieren Sie den Erdwärmetauscher (GE) mindestens 100 mm vom Gerät im Außenluftkanal entfernt. Das Relais wird verwendet, um den Erdwärmetauscher zu regeln. Schließen Sie das Relais an einen freien Digital- ausgang der Anschlussplatine (CB) an. 2. - Seite 46 | Zubehör • WH/WC - Chang-Over Register (Heizen/Kühlen) • FPT - Frostschutzsensor (optional) • SAT - Zulufttemperatursensor • THS - Anzeige, ob die Temperatur der Heiz-/Kühlflüs- sigkeit im System stimmt (optional) • HP - Wärmepumpe (oder andere Geräte zum Heizen und Kühlen) •...
-
Seite 47: Luftstromregelung
Zubehör | Bild 13 Anbindung DX-Heiz-/Kühlregister Konfiguration Bevor das Change-Over Register aktiviert werden kann, müssen alle Komponenten über die Bedieneinheit konfiguriert werden. 1. Gehen Sie zum Service / Konfiguration Menü 2. Geben Sie das Passwort (Standard 1111) 3. Gehen Sie zum Menü Regelungskomponenten, wählen Sie Erhitzer und als Art Change-over. Nehmen Sie ggf. -
Seite 48: Installation / Wartung
| Zubehör Hinweis! Das Zubehörpaket enthält alle benötigten Komponenten für die VAV-Regelung, jedoch muss bei Verwendung für die CAV-Regelung zwei IRIS-blenden oder ein ähnliches Produkt mit einem bekannten K- Faktor verwendet werden. Komponente/Produkt — Artikelnummer: • SAVE CAV/VAV Set — 140777 •... -
Seite 49: Druckwächter
Zubehör | Hinweis! 24 VAC Klappen können nur über eine Relaisbox mit Transformator gespeist und gesteuert werden (Artikelnummer: 153548). Dieser Installationsvorgang beschreibt den Anschluss von 230 V~ gespeisten Klappen mit einer Relaisbox ohne Transformator (Artikelnummer): 153549). Installation und Anschluss 1. Absperrklappen einbauen (U/V). 2. -
Seite 50: Mehrere Bedieneinheiten
| Zubehör 1. Ein Differenzdruckschalter 2. Messstutzen 3. Fortluftrichtung 4. Fortluftkanal 1. Montieren Sie einen Differenzdruckschalter an einer geeigneten Stelle, z.B. am oder in der Nähe des Fort- luftstutzens des Küchenventilators. Stellen Sie den Druckschalter auf den niedrigstmögli- chen Druck, z.B. 20 Pa ein. 2. - Seite 51 Zubehör | Hinweis! • Wird die 24-V-Stromversorgung auf der Anschlussplatine (CB) für andere Geräte verwendet, verringert sich die Anzahl der Bedieneinheiten, die vom Gerät versorgt werden können. • Eine einzelne aktive Bedieneinheit nimmt 50 mA auf. Die Anschlussplatine liefert bis zu 250 mA. Wenn kein anderes Zubehör, welches 24V benötigt verwendet wird, können bis zu 5 Bedieneinheiten ohne externe Stromversorgung angeschlossen werden.
-
Seite 52: Bewegungsmelder
| Zubehör 5.5.4 Bewegungsmelder Ein Bewegungsmelder wird verwendet, um eine der erforderlichen Funktionen zu aktivieren, wenn sich jemand im Raum befindet. Der Universaleingang kann einfach neu konfiguriert werden, um eine andere Funktion zu aktivieren. Komponente / Produkt - Artikelnummer: • Bewegungsmelder/IR24 — 6995 Konfiguration 1. - Seite 53 | v01...
- Seite 54 Systemair UAB Linų st. 101 LT–20174 Ukmergė, LITHUANIA Phone +370 340 60165 Fax +370 340 60166 www.systemair.com...
