1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss
dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die
Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
2. Bei Nutzung eines AC'97-Audiopanels dieses bitte anhand folgender Schritte an der
Audiostiftleiste der Frontblende installieren:
A. Mic_IN (Mikrofon) mit MIC2_L verbinden.
B. Audio_R (RIN) mit OUT2_R und Audio_L (LIN) mit OUT2_L verbinden.
C. Erde (GND) mit Erde (GND) verbinden.
D. MIC_RET und OUT_RET sind nur für das HD-Audiopanel vorgesehen. Sie müssen
sie nicht für das AC'97-Audiopanel verbinden.
E. Rufen Sie zum Aktivieren des vorderen Mikrofons das „FrontMic (Vorderes
Mikrofon)"-Register in der Realtek-Systemsteuerung auf und passen „Recording
Volume (Aufnahmelautstärke)" an.

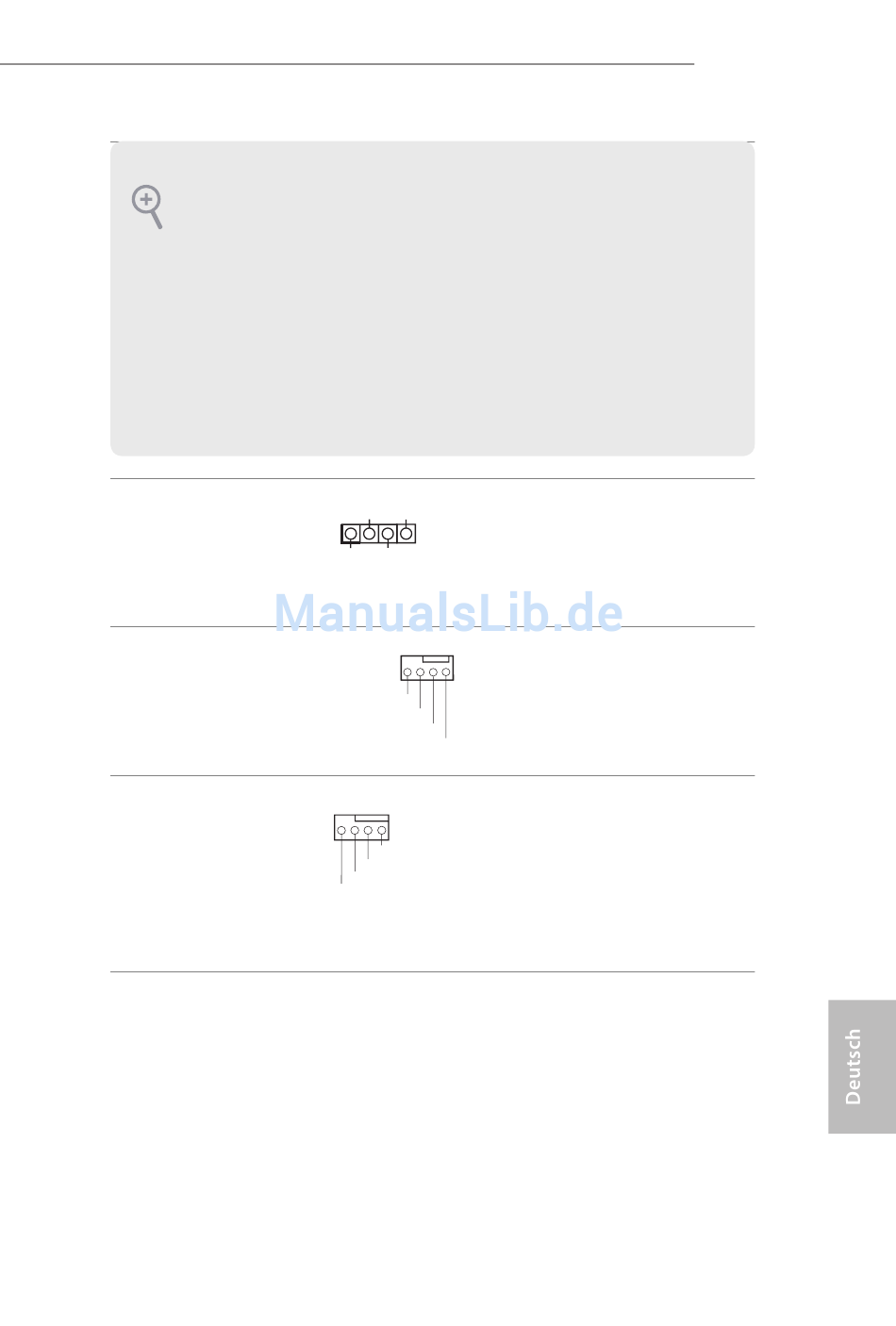

Gehäuselautsprecher-
stiftleiste
(4-polig, SPEAKER1)
(siehe S. 1, Nr. 10)
Gehäuselüfteranschluss
(4-polig, CHA_FAN1)
(siehe S. 1, Nr. 2)
CPU-Lüfteranschluss
(4-polig, CPU_FAN1)
(siehe S. 1, Nr. 3)
Bitte verbinden Sie den
DUMMY
SPEAKER
Gehäuselautsprecher mit dieser
1
+5V
DUMMY
Stiftleiste.
Bitte verbinden Sie das Lüfterkabel
mit dem Lüfteranschluss; der
FAN_SPEED_CONTROL
schwarze Draht gehört zum
CHA_FAN_SPEED
FAN_VOLTAGE
Erdungskontakt.
GND
Dieses Motherboard bietet einen
4
3
2
1
4-poligen CPU-Lüfteranschluss
GND
(lautloser Lüfter). Falls Sie einen
FAN_VOLTAGE
CPU_F
AN_SPEED
3-poligen CPU-Lüfter anschließen
FAN_SPEED_CONTROL
möchten, verbinden Sie ihn bitte
mit Kontakt 1 bis 3.
H110M-ITX/D3
23
