1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、
正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしてい
るこ とが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルおよ
びシャーシのマニュアルの指示に従ってく ださい。
2. AC 97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー
ディオヘッダーに取り付けてく ださい。
A. Mic_IN (MIC) を MIC2_L に接続します。
B. Audio_R (RIN) を OUT2_R に、 Audio_L (LIN) を OUT2_L に接続します。
C. アース (GND) をアース (GND) に接続します。
D. MIC_RET と OUT_RET は、 HD オーディオパネル専用です。 AC 97 オーディ
オパネルではこれらを接続する必要はありません。
E. フロントマイクを有効にするには、 Realtek コントロールパネルの 「FrontMic」 タ
ブで、 「 録音音量」 を調整してく ださい。

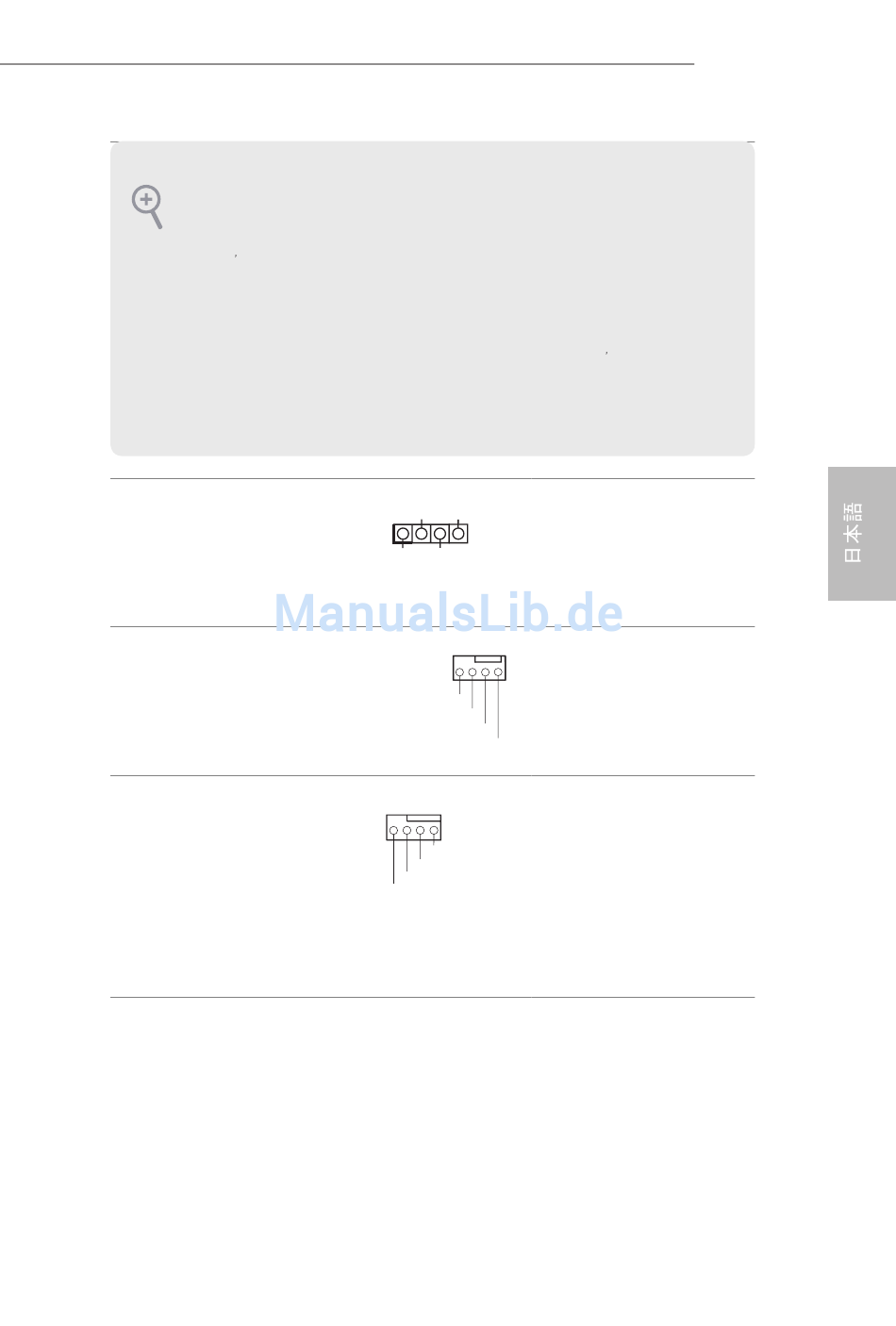

シャーシスピーカーヘッダー
（4 ピン SPEAKER1）
（p.1、 No. 10 参照）
シャーシファンコネクター
（4 ピン CHA_FAN1）
（p.1、 No. 2 参照）
CPU ファンコネクタ
（4 ピン CPU_FAN1）
（p.1、 No. 3 参照）
DUMMY SPEAKER
1
+5V DUMMY
FAN_SPEED_CONTROL
CHA_FAN_SPEED
FAN_VOLTAGE
GND
4 3 2 1
GND
FAN_VOLTAGE
CPU_F AN_SPEED
FAN_SPEED_CONTROL
シャーシスピーカーは
このヘッダーに接続し
てく ださい。
ファンケーブルはファ
ンコネクターに接続
し、 黒線とアースピン
を合わせてく ださい。
このマザーボードは 4
ピン CPU ファン （静音
ファン） コネクターを
提供します。 3 ピンの
CPU ファンを接続す
る場合には、 ピン 1-3
に接続してく ださい。
H110M-ITX/D3
103
