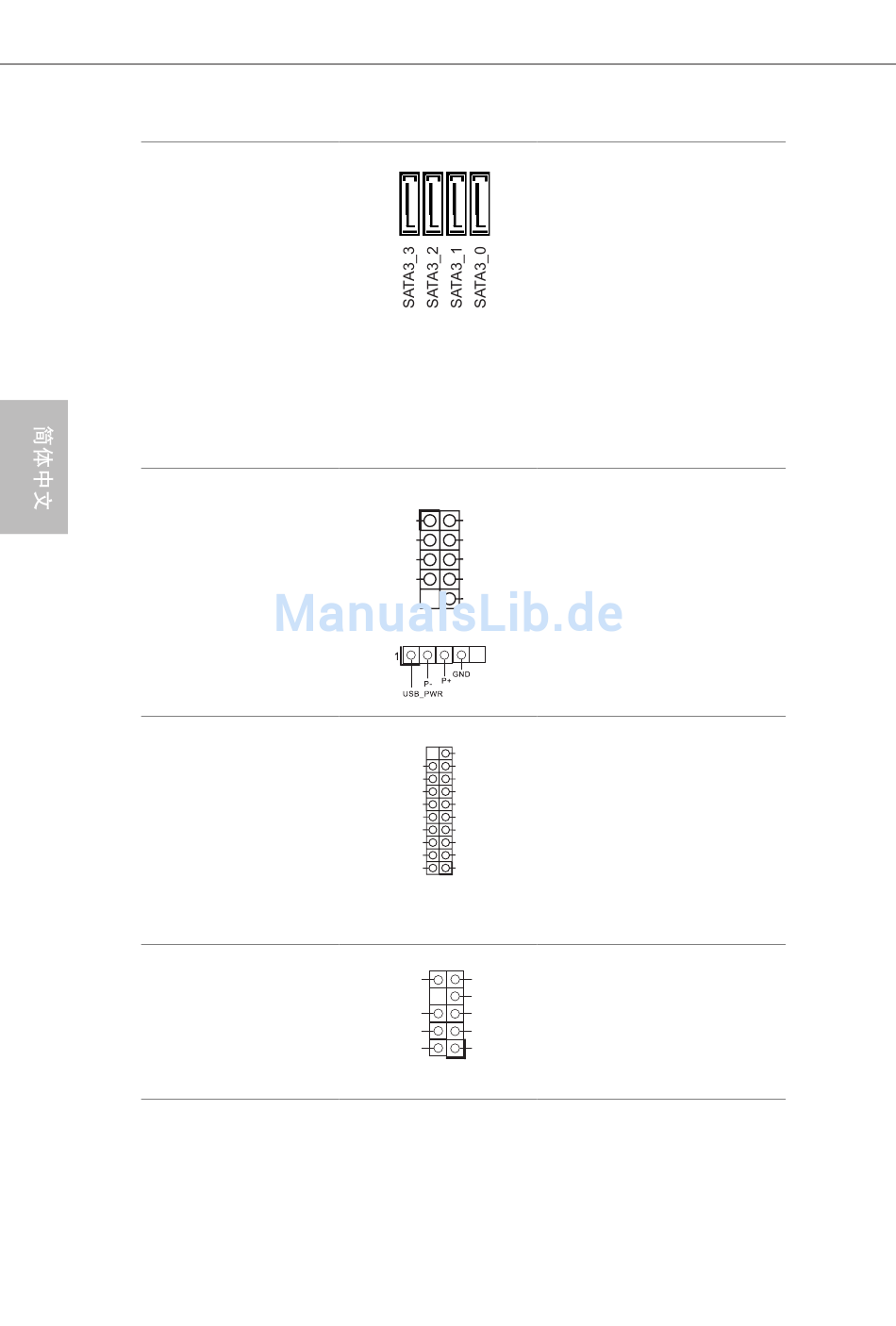

串行 ATA3 接口
(SATA3_0:
见第 1 页， 第 12 个）
(SATA3_1:
见第 1 页， 第 13 个）
(SATA3_2:
见第 1 页， 第 14 个）
(SATA3_3:
见第 1 页， 第 15 个）
USB 2.0 接脚
(9 针 USB_9_10)
（见第 1 页，第 6 个）
(4 针 USB11)
（见第 1 页，第 18 个）
USB 3.0 接脚
(19 针 USB3_7_8)
（见第 1 页，第 7 个）
前面板音频接脚
(9 针 HD_AUDIO1)
（见第 1 页，第 17 个）
112
1
USB_PWR USB_PWR
P- P-
P+ P+
GND GND
DUMMY
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX-
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
OUT_RET OUT2_L
J_SENSE
MIC_RET OUT2_R
PRESENCE# MIC2_R
GN D MIC2_L
1
这 4 个 SATA3 接口支持
最高 6.0 Gb/s 数据传输
速率的内部存储设备的
SATA 数据线。
此主板上有一个接脚和
一个端口。每个 USB 2.0
接脚可以支持两个端口。
除 I/O 面板上的四个 USB
3.0 端口外，此主板上还
有一个接脚。每个 USB
3.0 接脚可以支持两个端
口。
* USB3_7_8 接口与 USB_9_10
接口共用。
此接脚用于将音频设备
连接到前音频面板。
