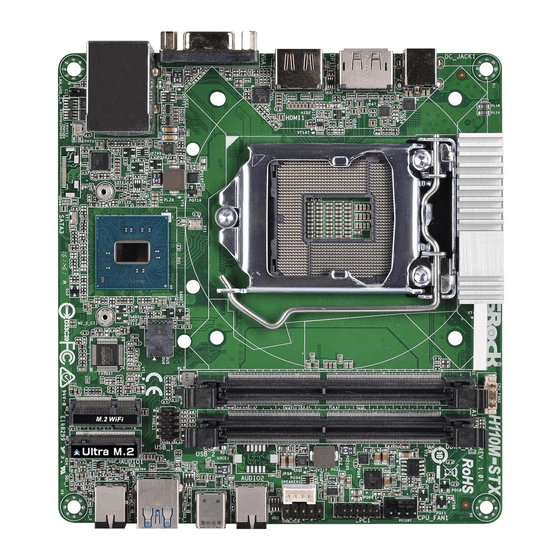

ASROCK H110M-STX Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. H110M-STX
  6. Bedienungsanleitung
ASROCK H110M-STX Bedienungsanleitung

ASROCK H110M-STX Bedienungsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 25

Quicklinks

Diese Anleitung herunterladen
Version 1.0
Published May 2016
Copyright©2016 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK H110M-STX

Inhaltszusammenfassung für ASROCK H110M-STX

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 If you require assistance please call ASRock Tel : +886-2-28965588 ext.123 (Standard International call charges apply) The terms HDMI™...

  • Seite 3: Motherboard-Layout

    H110M-STX / H110M-STX/COM Motherboard Layout H110M-STX CPU_FAN2 RoHS DC Jack CPU_FAN1 LPC1 SPEAKER1 USB_5_6 COM1 Audio CODEC Mic In USB 3.0 USB_2 PANEL1 PLED PWRBTN USB 3.0 BIOS HDLED RESET USB_1 Intel USB 2.0 Top: T: USB3 Chipset RJ-45 USB 3.0...
  • Seite 4 CMOS Battery SATA3 SATA3...
  • Seite 5 2 x 260-pin DDR4 SO-DIMM Slots (DDR4_A1, DDR4_B1) 4-Pin CPU Fan Connector (CPU_FAN1) LPC Debug Header (LPC1) USB 2.0 Header (USB_5_6) MONO Speaker Header (SPEAKER1) COM Port Header (COM1) (for H110M-STX/COM only) System Panel Header (PANEL1) Chassis Intrusion Header (CI1) SATA3 Connector (SATA1) SATA3 Connector (SATA2)

  • Seite 6: Front Panel

    Front Panel No. Description No. Description Headphone/Headset Jack (AUDIO1) USB 3.0 Type-C Port (USB3_2) USB 3.0 Type-A Port (USB_1) Microphone Input (AUDIO2)

  • Seite 7: Rear Panel

    H110M-STX / H110M-STX/COM Rear Panel No. Description No. Description DC Jack D-Sub Port (Supports 19V Power Adapters) USB 2.0 Port (USB_3) Display Port USB 3.0 Port (USB_4) HDMI Port LAN RJ-45 Port* * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications.

  • Seite 8: Package Contents

    If you require technical support related to this mother- board, please visit our website for specific information about the model you are using. You may find the latest RAM and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Seite 9 H110M-STX / H110M-STX/COM 1.2 Specifications • Mini-STX Form Factor Platform • Supports 7 and 6 Generation Intel® Core i7/i5/i3/ Pentium®/Celeron® Processors (Socket 1151) • Supports CPU up to 65W • Supports Intel® Turbo Boost 2.0 Technology ® • Intel Chipset H110 • Dual Channel DDR4 Memory Technology...
  • Seite 10 • Supports Energy Efficient Ethernet 802.3az • Supports PXE • 1 x Headphone/Headset Jack Front • 1 x USB 3.0 Type-A Port (Supports ESD Protection (ASRock Panel I/O Full Spike Protection)) • 1 x USB 3.0 Type-C Port (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x Microphone Input Jack...

  • Seite 11: Hardware Monitor

    Gen3 x4 (32 Gb/s)* * Supports NVMe SSD as boot disks * SATA type M.2 module is not supported. • 1 x COM Port Header (for H110M-STX/COM only) Connector • 1 x Chassis Intrusion Header (2-pin) • 2 x CPU Fan Connectors (1 x 4-pin, 1 x 5-pin) • 1 x MONO Speaker Header...
  • Seite 12 * For detailed product information, please visit our website: http://www.asrock.com Please realize that there is a certain risk involved with overclocking, including adjusting the setting in the BIOS, applying Untied Overclocking Technology, or using third-party overclocking tools. Overclocking may affect your system’s stability, or even cause damage to the components and devices of your system.
  • Seite 13 H110M-STX / H110M-STX/COM Chapter 2 Installation This is a Mini-STX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 14: Installing The Cpu

    2.1 Installing the CPU 1. Before you insert the 1151-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Seite 15 H110M-STX / H110M-STX/COM...
  • Seite 16 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 17 H110M-STX / H110M-STX/COM 2.2 Installing the CPU Fan and Heatsink...
  • Seite 18 2.3 Installing Memory Modules (SO-DIMM) This motherboard provides two 260-pin DDR4 (Double Data Rate 4) SO-DIMM slots. It is not allowed to install a DDR, DDR2 or DDR3 memory module into a DDR4 slot; otherwise, this motherboard and SO-DIMM may be damaged. The SO-DIMM only fits in one correct orientation.
  • Seite 19 H110M-STX / H110M-STX/COM...
  • Seite 20 2.4 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header Connect the power PLED+ PLED-...
  • Seite 21 H110M-STX / H110M-STX/COM MONO Speaker Header Please connect the chassis Front_L- speaker to this header. (4-pin SPEAKER1) Front_L+ Front_R+ (see p.1, No. 6) Front_R- Serial ATA3 Connectors These two SATA3 (see p.2, No. 10 and 11) connectors support SATA data cables for internal...
  • Seite 22 This connector supports Intel® 1L Thermal FAN_VOLTAGE Modules. FAN_SPEED FAN_SPEED_CONTROL Serial Port Header This COM1 header (for H110M-STX / supports a serial port H110M-STX/COM only) module. (9-pin COM1) (see p.1, No. 7) Chassis Intrusion Header This motherboard (2-pin CI1)
  • Seite 23 H110M-STX / H110M-STX/COM 2.5 M.2 WiFi Module Installation Guide 1. Insert the WiFi Module Card into the M.2 Slot for WiFi + BT Module. 2. Tighten the screw to secure the WiFi Module Card to the motherboard. 3. Attach the SMA Wi-Fi Antenna Cables to the WiFi Module.
  • Seite 24 2.6 M.2 SSD (Type 2280) Installation Guide 1. Locate the M.2 slot on the motherboard. 2. Carefully insert the M.2 SSD into the slot. 3. Tighten the screw to secure the M.2 SSD to the motherboard.

  • Seite 25: Einleitung

    H110M-STX / H110M-STX/COM 1 Einleitung Vielen Dank, dass Sie sich für das H110M-STX / H110M-STX/COM von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRock Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 26: Technische Daten

    1.2 Technische Daten • Mini-STX-Formfaktor Plattform • Unterstützt Intel®-Core Prozessor -i7/i5/i3/Pentium®/Celeron®- Prozessoren der 7. und 6. Generation (Sockeö 1151) • Unterstützt CPU bis 65 W • Unterstützt Intel® Turbo Boost 2.0-Technologie • Intel ® Chipsatz H110 • Dualkanal-DDR4-Speichertechnologie Speicher • 2 x DDR4-SO-DIMM-Steckplätze • Unterstützt DDR4 2133 non-ECC, ungepufferter Speicher • Systemspeicher, max.
  • Seite 27 • 1 x Kopfhörer-/Headset-Anschluss Front- • 1 x USB 3.0-Typ-A-Port (unterstützt Schutz gegen elektrosta- blende, E/A tische Entladung (ASRock Full Spike Protection)) • 1 x USB 3.0-Typ-C-Port (unterstützt Schutz gegen elektrosta- tische Entladung (ASRock Full Spike Protection)) • 1 x Mikrofoneingang • 1 x Gleichspannungsanschluss (kompatibel mit...

  • Seite 28: Anschluss

    • 1 x M.2-Sockel, unterstützt Typ-2280-M.2-PCI-Express- Modul bis Gen3 x 4 (32 Gb/s)* * Unterstützt NVMe-SSD als Bootplatte • 1 x COM-Port-Stiftleiste (nur bei H110M-STX/COM) Anschluss • 1 x Gehäuseeingriff-Stiftleiste (2-polig) • 2 x CPU-Lüfteranschlüsse (1 x 4-polig, 1 x 5-polig) • 1 x Interne Lautsprecherstiftleiste...
  • Seite 29 Zertifizierun- • ErP/EuP ready (ErP/EuP ready-Netzteil erforderlich) * Detaillierte Produktinformationen finden Sie auf unserer Webseite: http://www.asrock.com Bitte beachten Sie, dass mit einer Übertaktung, zu der die Anpassung von BIOS-Einstellungen, die Anwendung der Untied Overclocking Technology oder die Nutzung von Übertaktung- swerkzeugen von Drittanbietern zählen, bestimmte Risiken verbunden sind.

  • Seite 30: Integrierte Stiftleisten Und Anschlüsse

    1.3 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen. Systemblende-Stiftleiste Verbinden Sie PLED+ PLED- PWRBTN#...
  • Seite 31 H110M-STX / H110M-STX/COM MONO Bitte verbinden Sie den Front_L- Lautsprecherstiftleiste Gehäuselautsprecher mit Front_L+ dieser Stiftleiste. Front_R+ (4-polig, SPEAKER1) Front_R- (siehe S. 1, Nr. 6) Serial-ATA-III-Anschlüsse Diese beiden SATA-III- (siehe S. 2, Nr. 10 und 11) Anschlüsse unterstützen SATA-Datenkabel für interne Speichergeräte mit...
  • Seite 32 (siehe S. 1, Nr. 1) schluss. Dieser Anschluss unter- stützt Intel® 1L-Thermomodule. FAN_VOLTAGE FAN_SPEED FAN_SPEED_CONTROL Serieller-Port-Stiftleiste Diese COM1-Stiftleiste (nur beim H110M-STX/ unterstützt ein Modul für COM) serielle Ports. (9-polig, COM1) (siehe S. 1, Nr. 7) Gehäuseeingriff-Stiftleiste Dieses Motherboard (2-polig, CI1) unterstützt die Gehäuse-...

  • Seite 33: Contenu De L'emballage

    Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez. La liste la plus récente des RAM et des processeurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.
  • Seite 34 1.2 Spécifications • Facteur de forme Mini-STX Plateforme • Prend en charge les 7ème et 6ème Générations de Processeur processeurs Intel® Core i7/i5/i3/Pentium®/Celeron® (Socket 1151) • Prend en charge les unités centrales jusqu’à 65W • Prend en charge la technologie Intel® Turbo Boost 2.0 • Intel ®...
  • Seite 35 Connec- • 1 x port USB 3.0 type A (Protection contre les décharges élec- tique E/ trostatiques (Protection complète contre les pics ASRock)) S du pan- • 1 x port USB 3.0 type C (Protection contre les décharges élec- neau avant trostatiques (Protection complète contre les pics ASRock))
  • Seite 36 • 1 x socket M.2, prend en charge les modules PCI Express M.2 type 2280 jusqu'à Gen3 x4 (32 Gb/s)* * Prend en charge les SSD NVMe comme disques de démarrage • 1 x embase port COM (uniquement sur H110M-STX/COM) Connec- • 1 x embase d’intrusion châssis (2 broches) teur • 2 x connecteurs pour ventilateur de processeur (1 x 4 broches,...
  • Seite 37 H110M-STX / H110M-STX/COM * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l’ o vercloking présente certains risques, incluant des modifi- cations du BIOS, l’ a pplication d’une technologie d’ o verclocking déliée et l’utilisation d’ o utils d’...
  • Seite 38 1.3 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau sys- Branchez le bouton de PLED+...
  • Seite 39 H110M-STX / H110M-STX/COM Embase de haut-parleur Veuillez brancher le haut- Front_L- MONO parleur du châssis sur cette Front_L+ embase. Front_R+ (SPEAKER1 à 4 broches) Front_R- (voir p.1, No. 6) Connecteurs série ATA3 Ces deux connecteurs (voir p.2 n° 10 et 11) SATA3 prennent en charge les câbles de données SATA...
  • Seite 40 FAN_VOLTAGE FAN_SPEED ules thermiques Intel® 1L. FAN_SPEED_CONTROL Embase pour port série Cette embase COM1 prend en charge un module de (pour H110M-STX/COM port série. uniquement) (COM1 à 9 broches) (voir p.1, No. 7) Cette carte mère prend Embase d’intrusion châssis...

  • Seite 41: Contenuto Della Confezione
