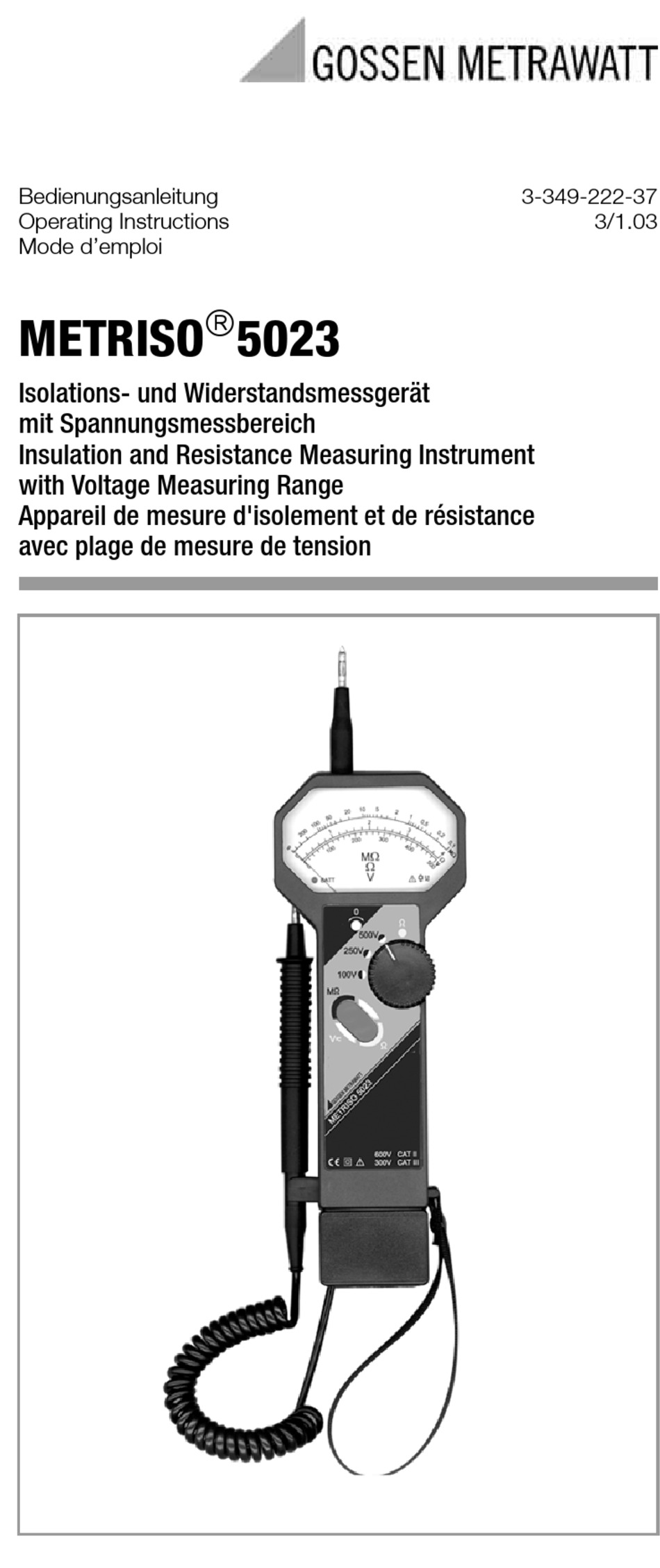

Bedienungsanleitung
3-349-222-37
Operating Instructions
3/1.03
Mode d'emploi
METRISO
5023
Isolations- und Widerstandsmessgerät
mit Spannungsmessbereich
Insulation and Resistance Measuring Instrument
with Voltage Measuring Range
Appareil de mesure d'isolement et de résistance
avec plage de mesure de tension
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Gossen MetraWatt METRISO 5023
Inhaltszusammenfassung für Gossen MetraWatt METRISO 5023
- Seite 1 Bedienungsanleitung 3-349-222-37 Operating Instructions 3/1.03 Mode d’emploi METRISO 5023 Isolations- und Widerstandsmessgerät mit Spannungsmessbereich Insulation and Resistance Measuring Instrument with Voltage Measuring Range Appareil de mesure d'isolement et de résistance avec plage de mesure de tension...

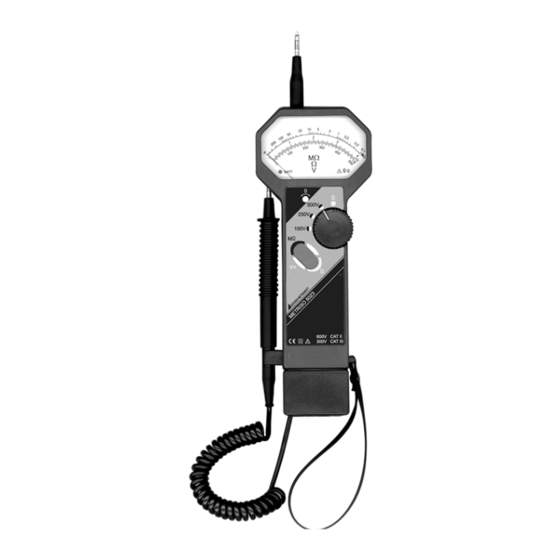

- Seite 2 • Wahl der Prüfspannung zur Isolationsmessung 4 Wippschalter zur Umschaltung zwischen V, Ω und MΩ 5 Tragriemen 6 Batteriefach 7 Fanggabel 8 Messspitze Spiralkabel (Minuspol) 9 Öffnung zur Fixierung der Messspitze 10 LED zur Anzeige von Geräte- und Batteriezustand, siehe Kapitel 4.1 GOSSEN METRAWATT GMBH...
-
Seite 3: Inhaltsverzeichnis
Niederohmmessung (VDE 0413 Teil 4 / EN 61557 part 4) ..... 9 Wartung ................10 Gehäuse ..................10 Batterien ..................10 Leistungsaufnahme – informativ ............10 Austausch der Schmelzsicherung ............10 Technische Kennwerte ............11 Reparatur- und Ersatzteil-Service DKD-Kalibrierlabor und Mietgeräteservice ......12 GOSSEN METRAWATT GMBH... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise Das Isolations-Messgerät METRISO 5023 ist gemäß folgender Nor- men gebaut und geprüft: IEC 61010-1/EN 61010-1/VDE 0411-1, IEC 61557-2/EN 61557-2/VDE 0413-2 IEC 61557-4/EN 61557-4/VDE 0413-4 Um den sicherheitstechnisch einwandfreien Zustand zu erhalten und die gefahrlose Verwendung sicherzustellen, ist es unerlässlich, dass Sie vor dem Einsatz Ihres Gerätes diese Bedienungsanleitung sorg-... -
Seite 5: Vorbereitungen Für Den Betrieb
Wenn der Wippschalter (4) unbetätigt in der Mittelposition steht, kann das METRISO 5023 als Voltmeter verwendet werden. Für Spannungsmessungen muss der Drehschalter in einer der Positi- onen 100 V, 250 V oder 500 V stehen. Batterien werden für diese Funktion nicht benötigt. -
Seite 6: Überprüfung Der Gerätefunktionen
Überprüfung der Gerätefunktionen In Ruheposition des Wippschalters (4) wird das METRISO 5023 als Voltmeter betrieben: ➭ Die Funktion Voltmeter kann durch Anlegen einer Spannung an beide Messspitzen (1) und (8) überprüft werden (z.B. durch Netz- spannung an der Steckdose). ➭... -
Seite 7: Spannungsmessung
Kontaktieren Sie den Prüfling mit den Messspitzen (1) Ω und (8). Lesen Sie den gemessenen Wert auf der Spannungsskala 0 bis 500 V ab. + (–) – (+) ➭ Beenden Sie die Messung, indem Sie die Messspitzen vom Prüf- ling entfernen. GOSSEN METRAWATT GMBH... -
Seite 8: Messung Des Isolationswiderstandes (Vde 0413 Teil 2 / En 61557 Part 2)
Kontaktieren Sie den Prüfling mit den Messspitzen (1) 100 V (Pluspol) und (8) (Minuspol). ➭ In der Ruhestellung des Wippschalters dient das METRISO 5023 als Voltmeter zur Überprüfung der Spannungsfreiheit. Direkt nach dem Kontaktieren des Prüflings können Sie feststel- len, ob der Prüfling spannungsfrei ist. -
Seite 9: 4.3.1 Prüfspannungen
Lesen Sie den gemessenen Wert auf der Skala 0 bis Ω 4 Ω ab. Um Halbleiterstrecken auszuschließen, emp- fehlen wir eine zweite Messung mit vertauschter Polarität. ➭ Beenden Sie die Mes- sung, indem Sie den Wippschalter loslas- sen. ➭ Entfernen Sie die Messspitzen vom Prüf- ling. GOSSEN METRAWATT GMBH... -
Seite 10: Wartung
Drehen Sie das Gerät mit dem Bedienteil wieder nach oben und nehmen Sie das Oberteil (Bedienteil) des Gehäuses ab. ➭ Nehmen Sie die Sicherung aus dem Halter, z.B. mit Hilfe einer Prüfspitze, und ersetzen Sie diese durch eine neue. GOSSEN METRAWATT GMBH... -
Seite 11: Technische Kennwerte
45 ... 65 Hz (bei Spannungsmessung) Kurvenform d. Netzspannung Sinus (Effektivwert) 5,5 V ±0,5 V Batteriespannung Einflusseffekte unter Nenngebrauchsbedingungen Gesamtfehler durch Batterie, Temperatur und Gebrauchslage = 10% Nenngebrauchsbedingungen 0 ... 40 °C Temperatur Gebrauchslage beliebig Batteriespannung 4,4 ... 6,5 V GOSSEN METRAWATT GMBH... -
Seite 12: Reparatur- Und Ersatzteil-Service
98 mm x 310 mm x 40 mm Gewicht ca. 0,5 kg mit Batterien Reparatur- und Ersatzteil-Service DKD-Kalibrierlabor und Mietgeräteservice Bitte wenden Sie sich im Bedarfsfall an: GOSSEN METRAWATT GMBH Service-Center Thomas-Mann-Straße 20 90471 Nürnberg • Germany Telefon +49-(0)-911-8602-410 / 256 Telefax +49-(0)-911-8602-2 53 E-Mail service@gmc-instruments.com...
