3.
IDE-Anschlüsse (40-1 pol. PRI_IDE)
Die integrierten IDE-Anschlüsse nehmen Ultra DMA (133/100/66/33)-Signalkabel
auf. Jedes Ultra DMA 133/100/66/33-Signalkabel hat drei Anschlüsse: blau,
schwarz, und grau. Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss
des Motherboards, und wählen Sie aus den folgenden Modi, um das Gerät zu
konfi gurieren.
Ein Laufwerk
Zwei Laufwerke
•
•
Falls einer der Gerätejumper auf "Cable-select" eingestellt ist, müssen die
anderen Gerätejumper ebenfalls so eingestellt werden.

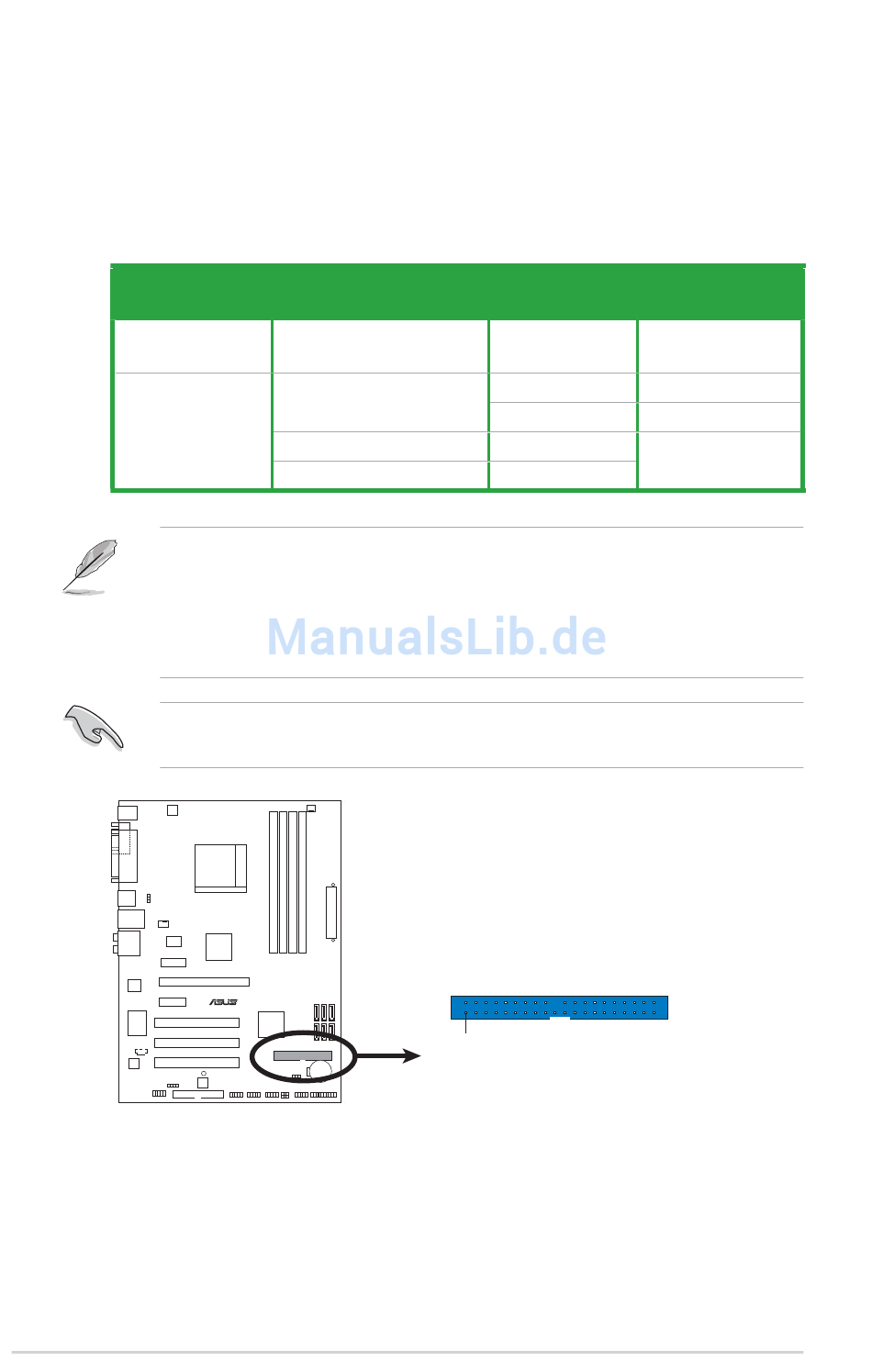

M3A78-EH IDE-Anschluss
1-30
Laufwerksjumper-
Einstellung
Cable-Select oder
Cable-Select
Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten Loch
auf dem Ultra DMA-Kabelanschluss passt. Dies verhindert eine falsche
Einsteckrichtung beim Anschließen des IDE-Kabels.
Verwenden Sie für Ultra DMA 133/100/66/33 IDE-Geräte ein 80-adriges
IDE-Kabel.
M3A78-EH
R
Laufwerks-
Master
Master
Slave
PRI_IDE
PIN1
HINWEIS: Richten Sie die rote
(Zickzack-)Markierung des IDE-
Flachbandkabels auf PIN 1 aus.
Kabelanschluss
modus
-
Schwarz
Master
Schwarz
Slave
Master
Schwarz oder
Slave
Kapitel 1: Produkteinführung
Grau
grau
