2.7.3 Interne Anschlüsse

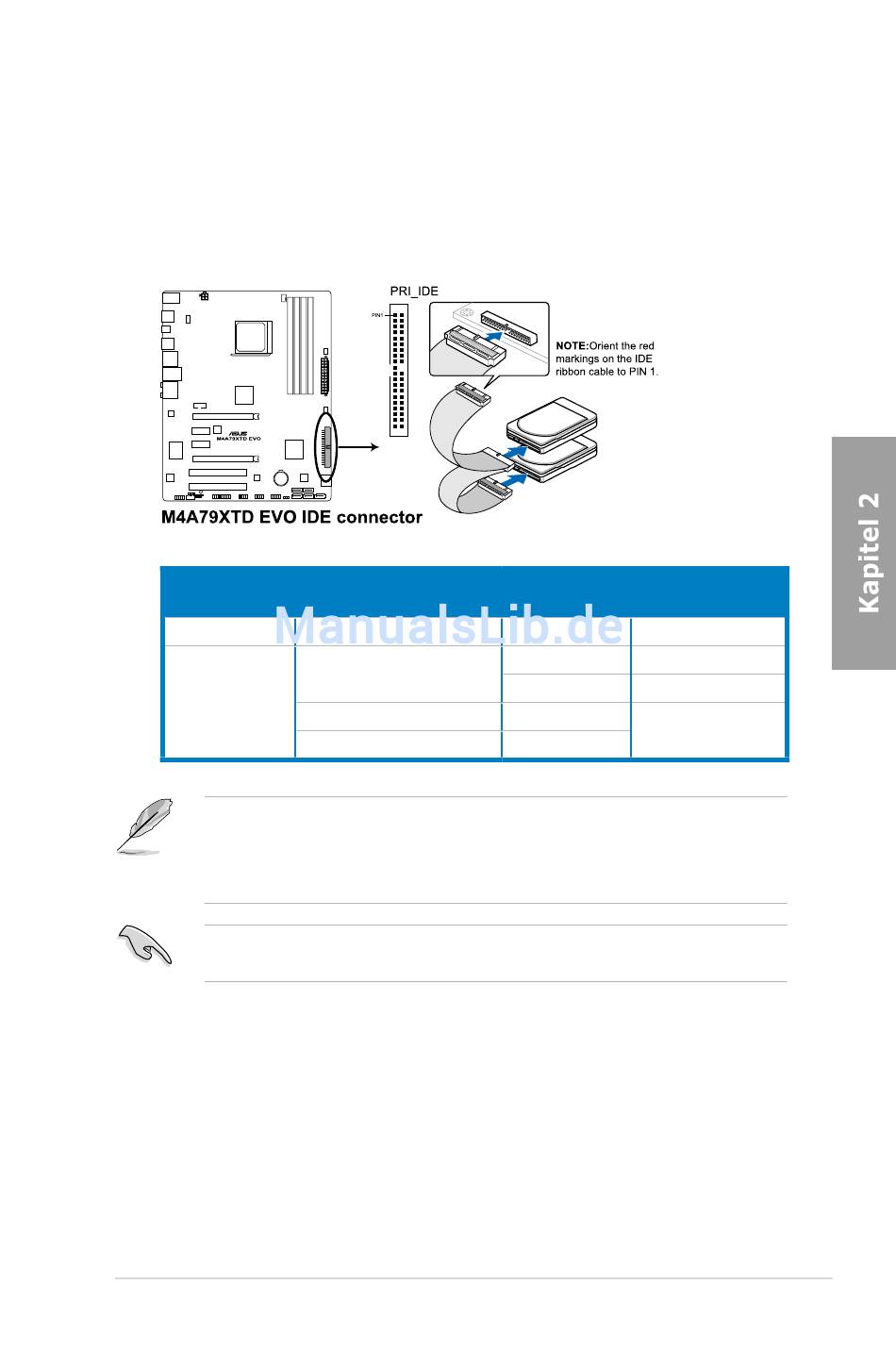

1. IDE-Anschluss (40-1 pol. PRI_IDE)
Der integrierte IDE-Anschluss nimmt ein Ultra DMA 133/100/66-Signalkabel auf. Jedes
Ultra DMA 133/100/66-Signalkabel hat drei Anschlüsse: blau, schwarz, und grau.
Verbinden Sie den blauen Anschluss mit dem IDE-Anschluss des Motherboards, und
wählen Sie aus den folgenden Modi, um das Gerät zu konfigurieren.
Ein Gerät
Zwei Geräte
• Der Pol 20 entfällt am IDE-Anschluss, damit er zum abgedeckten Loch auf dem Ultra
DMA-Kabelanschluss passt. Dies verhindert eine falsche Einsteckrichtung beim
Anschließen des IDE-Kabels.
• Verwenden Sie für Ultra DMA 133/100/66 IDE-Geräte ein 80-adriges IDE-Kabel.
Wenn ein Gerätejumper auf "Cable-Select" eingestellt ist, müssen alle anderen
Gerätejumper ebenfalls diese Einstellung haben.
ASUS M4A79XTD EVO
Laufwerksjumper
Einstellung
Cable-Select oder Master
Cable-Select
Master
Slave
Laufwerks-

Kabelanschluss

Modus
- Schwarz
Master Schwarz
Slave Grau
Master Schwarz oder grau
Slave
2-25
