4.
Serial ATA-Anschlüsse (7-pol. SATA1, SATA2, SATA3, SATA4, SATA5,
SATA6)
Diese Anschlüsse sind für die Serial ATA-Signalkabel von Serial ATA
3 Gb/s-Festplatten und optischen Laufwerken vorgesehen. Serial ATA 3 Gb/s
ist rückwärts kompatibel mit Serial ATA 1.5 Gb/s-Spezifi kationen. Die derzeitige
Serial ATA I-Schnittstelle ermöglicht eine Datentransferrate von bis zu 150 MB/
s, während Serial ATA II eine Datentransferrate von bis zu 300 MB/s erlaubt,
schneller als das normale parallele ATA mit 133 MB/s (Ultra DMA/133).
Wenn Sie Serial ATA-Festplatten installiert haben, können Sie über den integrierten
SB700 Controller RAID 0, RAID 1 und RAID 10-Konfi gurationen erstellen.
M3A78-EH

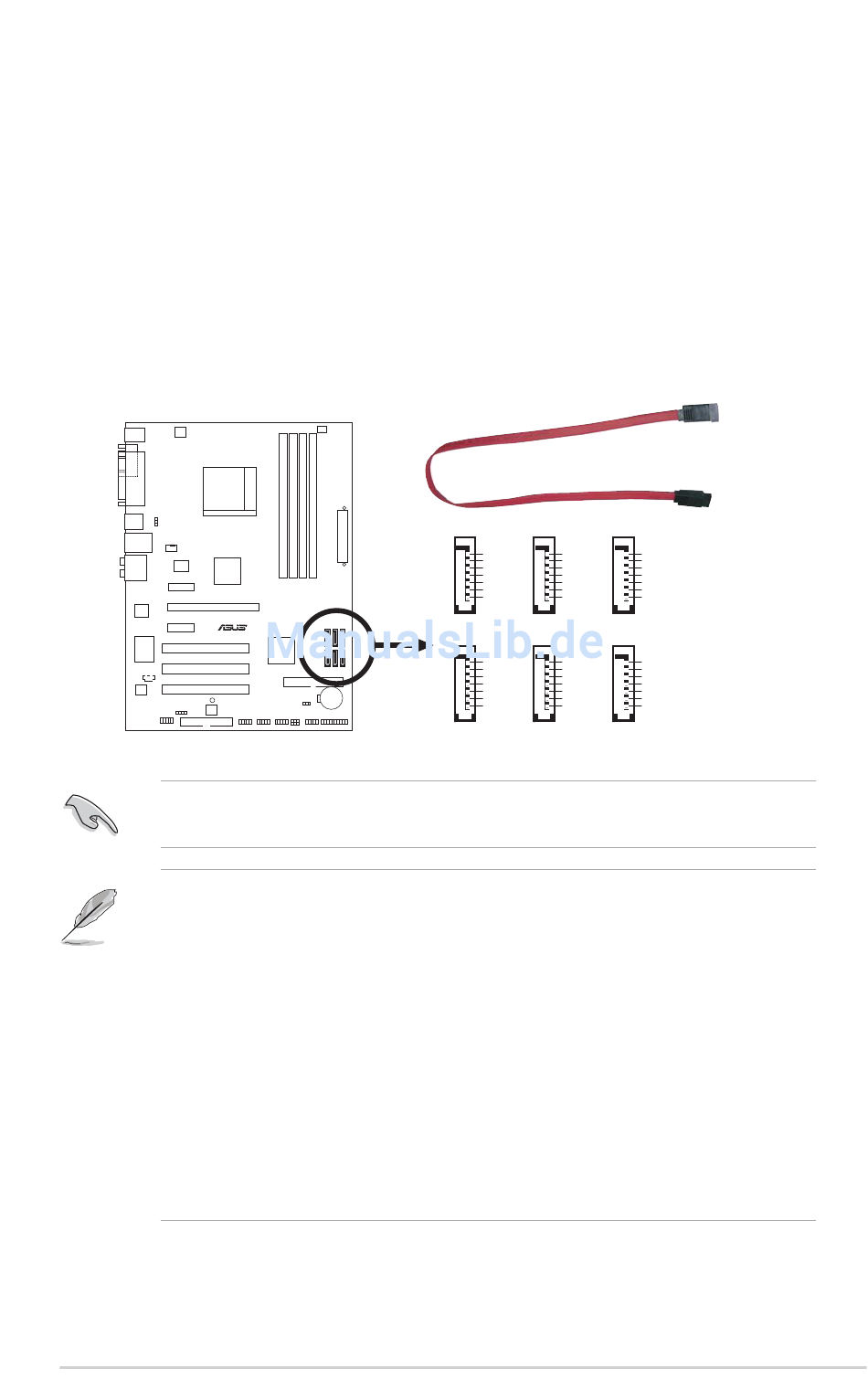

M3A78-EH SATA-Anschlüsse
Installieren Sie das Windows
benutzen.
•
Genauere Instruktionen zum Konfi gurieren von RAID 0, RAID 1 und
RAID 10 fi nden Sie im RAID-Benutzerhandbuch auf der Support-DVD.
•
Wenn Sie mit diesen Anschlüssen ein Serial ATA RAID-Set erstellen wollen,
stellen Sie das Element OnChip SATA Type im BIOS auf [RAID].
Details siehe Seite 2-20.
•
Wenn Sie das Element OnChip SATA Type im BIOS auf [RAID] oder
[AHCI] eingestellt haben, stellen Sie das Element SATA IDE Combined
Mode auf [Disabled], damit die Anschlüsse SATA5 und SATA6 (beide
schwarz) ordnungsgemäß funktionieren können.
•
Wenn Sie die Einstellungen als GHOST vornehmen wollen, sollten Sie das
ursprüngliche Laufwerk an SATA5 oder SATA6 anschließen.
ASUS M3A78-EH
R
®
SATA4
SATA5
GND
GND
RSATA_RXN4
RSATA_RXN5
RSATA_RXP4
RSATA_RXP5
GND
GND
RSATA_TXN4
RSATA_TXN5
RSATA_TXP4
RSATA_TXP5
GND
GND
SATA1
SATA3
GND
GND
RSATA_RXN1
RSATA_RXN2
RSATA_RXP1
RSATA_RXP2
GND
GND
RSATA_TXN1
RSATA_TXN2
RSATA_TXP1
RSATA_TXP2
GND
GND
XP Service Pack 1. bevor Sie Serial ATA
SATA6
GND
RSATA_RXN6
RSATA_RXP6
GND
RSATA_TXN6
RSATA_TXP6
GND
SATA2
GND
RSATA_RXN3
RSATA_RXP3
GND
RSATA_TXN3
RSATA_TXP3
GND
1-31
