USB-Gerät-Weckfunktion (3-pol. USBPW1-4, USBPW5-8, USBPW9-12)
Setzen Sie diese Jumper auf +5V, um den Computer über angeschlossene
USB-Geräte aus dem S1-Ruhemodus (CPU hält an, DRAM wird aktualisiert,
System verbraucht wenig Strom) aufzuwecken. Bei Einstellung auf +5VSB
wacht er aus dem S3- und S4-Energiesparmodus (CPU bekommt keinen
Strom, DRAM wird langsam aktualisiert, Stromversorgung ist reduziert) auf.
Die Jumper USBPW1-4 sind für die hinteren USB-Anschlüsse. Die Jumper
USBPW5-8 und USBPW9-12 sind für die inneren USB-Anschlüsse, mit
denen zusätzliche USB-Ports angeschlossen werden können.
M3A78-EH USB-Gerät-Weckfunktion
•
•
1-26
M3A78-EH
R
Die USB-Gerät-Weckfunktion benötigt eine Stromversorgung, die 500mA
am +5VSB-Leiter für jeden USB-Anschluss liefern kann. Andernfalls lässt
sich das System nicht starten.
Der gesamte Stromverbrauch darf weder im Normal-, noch im
Energiesparmodus die Leistung der Stromversorgung (+5VSB)
überschreiten.

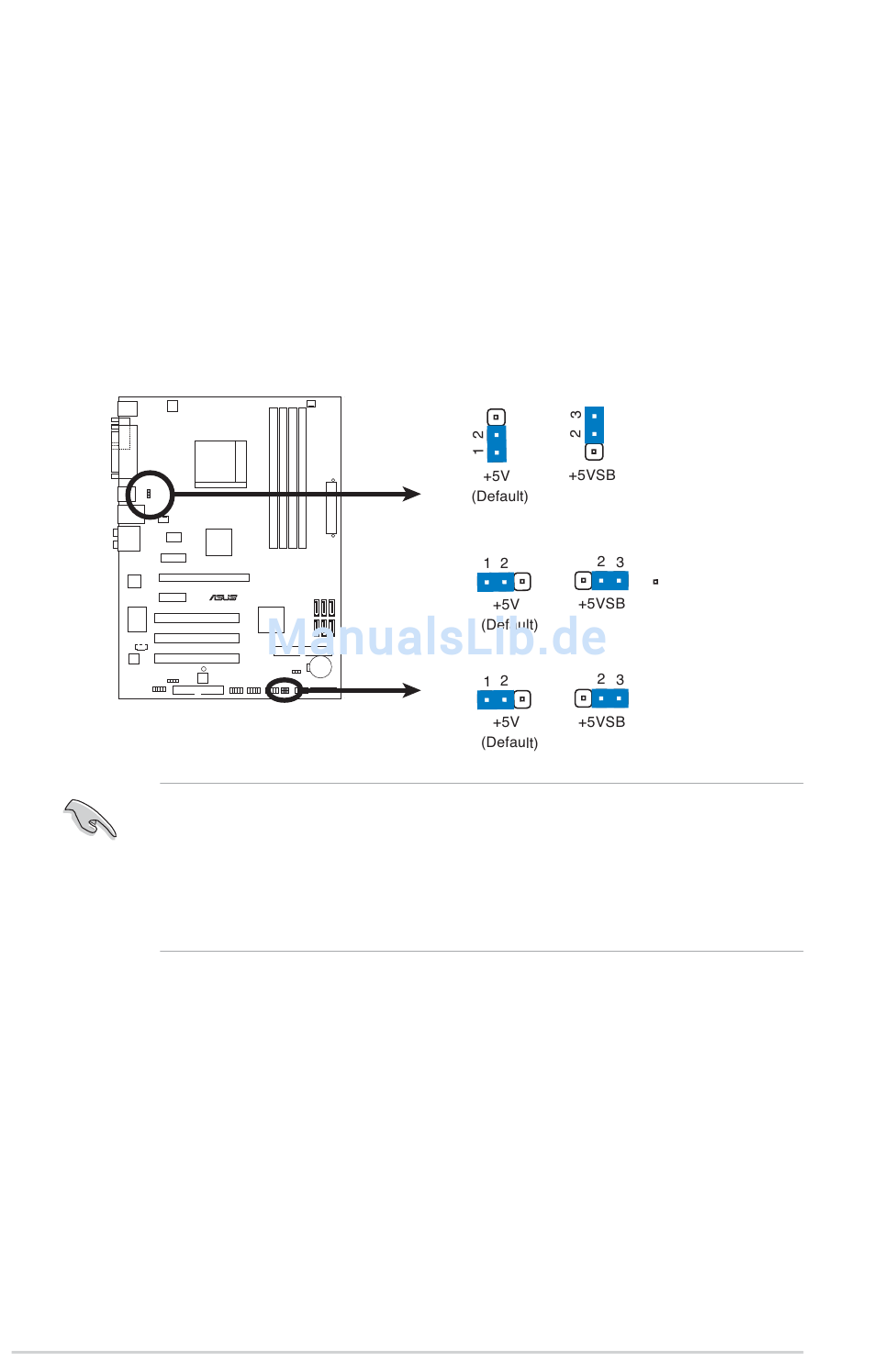

PS2_USBPW1-4
USBPW5-8
USBPW9-12
