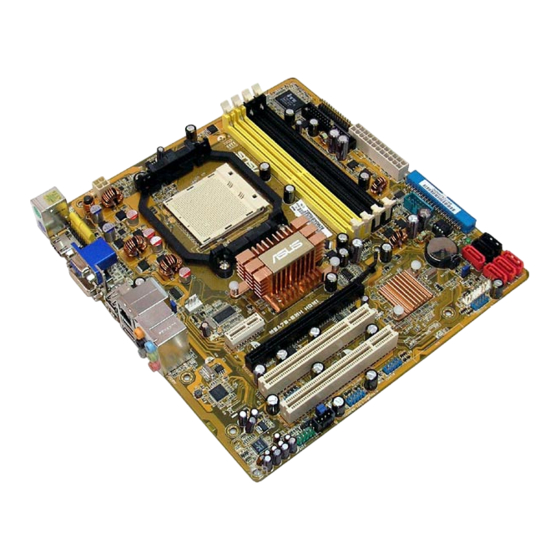

Inhaltszusammenfassung für Asus M3A78-EMH HDMI
- Seite 1 M3A78- EMH HDMI...
- Seite 2 Kein Teil dieses Handbuchs, einschließlich der darin beschriebenen Produkte und Software, darf ohne ausdrückliche, schriftliche Genehmigung von ASUSTeK COMPUTER INC. (“ASUS”) in irgendeiner Form, ganz gleich auf welche Weise, vervielfältigt, übertragen, abgeschrieben, in einem Wiedergewinnungssystem gespeichert oder in eine andere Sprache übersetzt werden.
-
Seite 3: Inhaltsverzeichnis
Inhalt Erklärungen ....................vi Sicherheitsinformationen ................. vii M3A78-EMH HDMI ����������������������� ����������������������� ..........x K�����l 1: P��du�����f���u�g Willkommen! ................. 1-2 Paketinhalt ..................1-2 Sonderfunktionen ................ 1-2 1.3.1 Leistungsmerkmale des Produkts ........1-2 1.3.2 Innovative ASUS-Funktionen .......... 1-6 Bevor Sie beginnen ..............1-7 Motherboard-Übersicht ............... - Seite 4 Kapitel 2: BIOS-Setup Verwalten und Aktualisieren des BIOS ........2-2 2.1.1 Erstellen einer bootfähigen Diskette ....... 2-2 2.1.2 ASUS EZ Flash 2-Programm .......... 2-4 2.1.3 AFUDOS-Programm ............2-5 2.1.4 ASUS CrashFree BIOS 3-Programm ......2-7 2.1.5 ASUS Update-Programm ..........2-9 BIOS-Setupprogramm ...............
- Seite 5 Boot Device Priority ............2-33 2.6.2 Boot Settings Configuration .......... 2-34 2.6.3 Security ................. 2-35 Tools-M��� ................. 2-38 2.7.1 ASUS EZ Flash 2 ............2-38 Exit-M��� ..................2-39 K�����l 3: ��f�w���-U���������u�g Installieren eines Betriebssystems ..........3-2 Support-CD/DVD-Informationen ..........3-2 3.2.1 Ausführen der Support-DVD DVD ...........
-
Seite 6: Erklärungen
Erklärungen Erklärung der Federal Communications Commission Dieses Gerät stimmt mit den FCC-Vorschriften Teil 15 überein. Sein Betrieb unterliegt folgenden zwei Bedingungen: • Dieses Gerät darf keine schädigenden Interferenzen erzeugen, und • Dieses Gerät muss alle empfangenen Interferenzen aufnehmen, einschließlich derjenigen, die einen unerwünschten Betrieb erzeugen. Dieses Gerät ist auf Grund von Tests für Übereinstimmung mit den Einschränkungen eines Digitalgeräts der Klasse B, gemäß... -
Seite 7: Sicherheitsinformationen
Sicherheitsinformationen Elektrische Sicherheit • Um die Gefahr eines Stromschlags zu verhindern, ziehen Sie die Netzleitung aus der Steckdose, bevor Sie das System an einem anderen Ort aufstellen. • Beim Anschließen oder Trennen von Geräten an das oder vom System müssen die Netzleitungen der Geräte ausgesteckt sein, bevor die Signalkabel angeschlossen werden. -
Seite 8: Die Gestaltung Dieses Handbuchs
An den folgenden Quellen finden Sie weitere Informationen und Produkt- sowie Software-Updates. ASUS-Webseiten ASUS-Webseiten enthalten weltweit aktualisierte Informationen über ASUS- Hardware und Softwareprodukte. ASUS-Webseiten sind in den ASUS- Kontaktinformationen aufgelistet. Optionale Dokumentation Ihr Produktpaket enthält möglicherweise optionale Dokumente wie z.B. -
Seite 9: In Diesem Handbuch Verwendete Symbole
In diesem Handbuch verwendete Symbole Um sicherzustellen, dass Sie bestimmte Aufgaben richtig ausführen, beachten Sie bitte die folgenden Symbole und Schriftformate, die in diesem Handbuch verwendet werden. GEFAHR/WARNUNG: Informationen zum Vermeiden von Verletzungen beim Ausführen einer Aufgabe. VORSICHT: Informationen zum Vermeiden von Schäden an den Komponenten beim Ausführen einer Aufgabe. -
Seite 10: M3A78-Emh Hdmi
Speichermodule Unterstützt bis zu 8GB Systemspeicher * Nur AM2+-Prozessoren unterstützen DDR2 1066 * Eine Liste qualifizierter Anbieter für Speichermodule finden Sie auf der ASUS Webseite www.asus.com oder in diesem Benutzerhandbuch. Erweiterungssteckplätze 1 x PCI Express™ x16-Steckplatz 1 x PCI Express™ x1-Steckplatz 2 x PCI 2.2-Steckplätze... - Seite 11 Rückseite) PCIe Gigabit LAN ASUS Übertaktungs- SFS (Stufenlose Frequenzauswahl) von 200MHz bis funktionen 300MHz in 1MHz-Schritten Einstellbare CPU-Spannung in 0,025V-Schritten ASUS C.P.R. (CPU Parameter Recall) ASUS Sonderfunktionen ASUS Q-Fan ASUS CrashFree BIOS3 ASUS EZ Flash2 ASUS MyLogo2 R�����f�l�����l���� 1 x PS/2-Mausanschluss...
- Seite 12 M3A78-EMH HDMI ����������������������� ����������������������� I������ A����l���� 4 x USB 2.0-Anschlüsse unterstützen acht zusätzliche USB 2.0-Anschlüsse USB 2.0-Anschlüsse 1 x LPT-Anschluss 1 x Diskettenlaufwerksanschluss 1 x IDE-Anschluss -Anschluss 1 x COM-Anschluss -Anschluss 6 x SATA-Anschlüsse High Definition Fronttafelaudioanschluss 1 x Systemtafelanschluss...
- Seite 13 Dieses Kapitel beschreibt die Leistungsmerkmale des Motherboards und die unterstützten neuen Technologien. P��du�����f���u�g...
-
Seite 14: Willkommen
�illkommen� �illkommen� V��l�� D��� f�� d�� K�uf ����� ASUS M3A78-EMH HDMI Motherboards! ® Eine Vielzahl von neuen Funktionen und neuesten Technologien sind in dieses Motherboard integriert und machen es zu einem weiteren hervorragenden Produkt in der langen Reihe der ASUS Qualitätsmotherboards! Vor der Installation des Motherboards und Ihrer Hardwaregeräte sollten Sie die im... - Seite 15 Branche unterstützte, unkomprimierte, vollständig digitale Audio- und Videoschnittstelle, die mit einem einzigen Kabel angeschlossen werden kann. Sie ist HDCP-kompatibel und erlaubt die Wiedergabe von HD DVDs, Blu-ray Disks und anderen Medienträgern mit geschütztem Inhalt. Details siehe Seite 1-31. ASUS M3A78-EMH HDMI...
-
Seite 16: Dvi-Schnittstelle
Bandbreite, um die Arbeitsspeicherdatenübertragung und Rechenleistung zu verbessern. Dadurch wird die für 3D-Grafiken oder andere speicherlastige Answendungen benötigte Systemleistung erhöht. DDR2 1066 wird nur von einigen AM2+-Prozessoren unterstützt. Eine Liste unterstützter Modelle finden Sie unter www.asus.com. K�����l 1: P��du�����f���u�g... -
Seite 17: Gigabit Lan-Lösung
192KHz/24-Bit Audioausgabe und Buchsenerkennungstechnologie, welche automatisch erkennt, welche Peripheriegeräte an die Ein- und Ausgänge angeschlossen sind und Sie über falsche Verbindungen in Kenntnis setzt. Dies verhindert falsche Anschlüsse an den Line-in-, Line-out- und Mikrofonbuchsen. Details siehe Seiten 1-29, 1-37 und 2-27. ASUS M3A78-EMH HDMI... -
Seite 18: Innovative Asus-Funktionen
1.3.2 Innovative ASUS-Funktionen Innovative ASUS-Funktionen A�U� Q-F��-������l�g�� -Technologie Die ASUS Q-Fan-Technologie kann die Lüfterdrehzahl nach der Systembelastung regeln, um einen ruhigen, kühlen und effizienten Betrieb sicherzustellen. Details siehe Seite 2-32. 2-32. ASUS MyLogo2™ Mit dieser Funktion können Sie Ihr Lieblingsbild in ein 256-Farben-Startlogo verwandeln und damit Ihren Computer noch persönlicher gestalten. -
Seite 19: Bevor Sie Beginnen
Modus ist. Dies dient zur Erinnerung, dass Sie das System ausschalten und das Netzkabel ausstecken müssen, bevor Sie eine Komponente von dem Motherboard entfernen oder hinzufügen. Die nachstehende Abbildung zeigt die Position der Onboard-LED an. SB_PWR M3A78-EMH HDMI Standby Ausgeschaltet Eingeschaltet M3A78-EMH HDMI Onboard-LED ASUS M3A78-EMH HDMI... -
Seite 20: Motherboard-Übersicht
Motherboard-Layout 23cm (9.0in) CHA_FAN PS/2KBMS T : Mouse B: Keyboard ATX12V Super I/O USB34 LAN1_USB12 CPU_FAN AUDIO 9LRPS485CGLF AMD 780G PCIEX1_1 M3A78-EMH HDMI PCIEX16 BIOS RTL8111C CR2032 3V Lithium Cell SB_PWR CMOS Power SB700 PCI1 USB56 CLRTC CHASSIS PCI2 ALC883... -
Seite 21: Ausrichtung
Stecken Sie sechs (6) Schrauben in die eingekreisten Löcher, um das Motherboard am Gehäuse zu befestigen. Ziehen Sie die Schrauben nicht zu fest! Das Motherboard könnte sonst beschädigt werden. Diese Seite auf d�� R�������� d�� Computergehäuses legen M3A78-EMH HDMI ASUS M3A78-EMH HDMI... -
Seite 22: Installieren Der Cpu
Installieren der CPU So installieren Sie eine CPU. Suchen Sie den CPU-Sockel auf dem Motherboard. M3A78-EMH HDMI M3A78-EMH HDMI CPU-Sockel AM2/AM2+ Lösen Sie den Sockelhebel, indem Sie ihn zur Seite drücken, und heben Sie ihn in einem 90°-100°-Winkel an. Sockelhebel Vergewissern Sie sich, dass der Sockelhebel um 90°-100°... - Seite 23 -Lüfter nach den Anweisungen, die der Verpackung beigelegt sind. Verbinden Sie das CPU-Lüfterkabel mit dem CPU_FAN-Anschluss auf dem Motherboard. CPU_FAN M3A78-EMH HDMI M3A78-EMH HDMI CPU-Lüfteranschluss Vergessen Sie nicht, den CPU-Lüfteranschluss anzuschließen! Ansonsten können u.U. Hardwareüberwachungsfehler auftreten. ASUS M3A78-EMH HDMI 1-11...
- Seite 24 1.6.2 I����ll����� d�� CPU-K��l������� u�d ��f���� I����ll����� d�� CPU-K��l������� u�d ��f���� Der AMD Phenom™ FX-/ Phenom-/ Athlon™ 64-/ Sempron™-/ Athlon 64X2-/ Athlon 64 FX-Prozessor benötigt eine spezielle Kühlkörper-/Lüftereinheit, um einen -Prozessor benötigt eine spezielle Kühlkörper-/Lüftereinheit, um einen optimalen Kühlzustand und maximale Leistung zu gewährleisten. Verwenden Sie ausschließlich von AMD beglaubigte Kühlkörper und Lüftereinheiten.
- Seite 25 Stellen Sie sicher, dass die Kühlkörper-Lüfter- Einheit genau auf den Befestigungsmechanismus aufgesetzt ist, sonst lässt sich die Befestigungsklammer nicht einrasten. Drücken Sie den Hebel der Befestigungsklammer nach unten, um den Kühlkörper und Lüfter auf dem Modul zu installieren. ASUS M3A78-EMH HDMI 1-13...
-
Seite 26: Systemspeicher
DDR2 DIMM-Module sind anders gekerbt, so dass sie nicht in einen DDR DIMM- Steckplatz eingesteckt werden können. Die nachstehende Abbildung zeigt die Position der Steckplätze an: M3A78-EMH HDMI M3A78-EMH HDMI 240-pol. DDR2 DIMM-Steckplätze Kanal Steckplätze Kanal A DIMM_A1 und DIMM_A2... - Seite 27 Auf Grund von Chipsatzlimitationen kann dieses Motherboard nur bis zu 8 GB unter den unten aufgeführten Betriebssystemen unterstützen. Sie können DIMMs mit max. 2 GB in jedem Steckplatz installieren. 64-Bit Windows XP Professional x64 Edition ® Windows Vista x64 Edition ® ASUS M3A78-EMH HDMI 1-15...
- Seite 28 M3A78-EMH HDMI M���������d ����� qu�l���������� A������� (QV�) DDR2-1066 MHz DIMM-U���������u�g Größe Anbieter Modell Marke Komponente 512MB Kingston KHX8500D2/512 Kingston Heat-Sink Package Kingston KHX8500D2K2/2GN Kingston Heat-Sink Package ADATA M2OMIDG314720INC5Z ADATA Heat-Sink Package OCZ2N1066SR2DK Heat-Sink Package OCZ2N10662GK Heat-Sink Package 512MB Kingbox EP512D21066PS...
- Seite 29 Hynix HY5PS12821CFP-S5 HYMP512U64AP8-S6 AA Hynix HY5PS12821AFP-S6 HYMP512U64BP8-S5 AB Hynix HY5PS12821BFP-S5 HYMP512U64CP8-S5 AB Hynix HY5PS12821CFPS5 Apacer 78.A1GA0.9K4 Apacer AM4B5808CQJS8E0740E 512MB ADATA M20AD6G3H3160I1E58 ADATA AD29608A8A-25EG80720 512MB VDATA M2GVD6G3H3160I1E53 VDATA VD29608A8A-25EG30648 VDATA M2GVD6G3I4170I1E53 VDATA VD29608A8A-25EG30647 AL7E8F73C-8E1 A3R1GE3CFF734MAA0E AL8E8F73C-8E1 A3R1GE3CFF734MAA0E ASUS M3A78-EMH HDMI 1-17...
- Seite 30 DDR2-667MHz DIMM- U���������u�g Größe Anbieter Modell Marke Komponente 256MB Kingston KVR667D2N5/256 Kingston D3216TLSAKL3U 256MB Kingston KVR667D2N5/256 Infineon HYB18T256800AF3SW65 33154 512MB Kingston KVR667D2N5/512 Elpida E5108AGBG-6E-E Kingston KVR667D2N5/1G Kingston D6408TEBGGL3U Kingston KVR667D2N5/1G Elpida E5108AGBG-6E-E Kingston KVR667D2N5/2G Micron 7RE22 D9HNL 512MB Samsung KR M378T6553CZ0-CE6 Samsung K4T51083QC 512MB...
- Seite 31 512MB AL6E8E63J-6E1 A3R12E3JFF717B9A00 AL7E8E63B-6E1K A3R12E3GEF637BLC5N AL7E8E63J-6E1 A3R12E3JFF717B9A01 AL7E8F73C-6E1 A3R1GE3CFF734MAA0J AL8E8F73C-6E1 A3R1GE3CFF733MAA00 256MB Nanya NT256T64UH4A1FY-3C Nanya NT5TU32M16AG-3C 512MB Nanya NT512T64U88A1BY-3C Nanya NT5TU64M8AE-3C Kingtiger E0736001024667 Kingtiger KTG667PS6408NST-C6 GDBTX ELIXIR M2Y1G64TU8HA2B-3C ELIXIR M2TU51280AE-3C717095R28F Leadmaax LRMP512U64A8-Y5 Hynix HY5PS12821CFP-Y5 C 702AA ASUS M3A78-EMH HDMI 1-19...
- Seite 32 Unterstützt vier Module, die als zwei Paare einer Dual Channel- Speicherkonfiguration in die gelben und schwarzen Steckplätze gesteckt werden. Die aktuelle Liste qualifizierter Anbieter für DDR2-Speichermodule finden Sie DDR2-Speichermodule finden Sie finden Sie auf der ASUS-Webseite (www.asus.com). 1-20 K�����l 1: P��du�����f���u�g...
-
Seite 33: Installieren Eines Dimms
DIMM-Steckplatz zu entriegeln. DDR2 DIMM-Kerbe Halten Sie das DIMM-Modul beim Drücken der Haltebügel leicht mit Ihren Fingern fest. Das DIMM-Modul könnte plötzlich herausspringen und beschädigt werden. Entfernen Sie das DIMM-Modul vom Steckplatz. ASUS M3A78-EMH HDMI 1-21... -
Seite 34: Erweiterungssteckplätze
Erweiterungssteckplätze Später wollen Sie eventuell Erweiterungskarten installieren. Folgende Unterabschnitte beschreiben diese Steckplätze und die von ihnen unterstützen Erweiterungskarten. Das Netzkabel muss unbedingt vor der Installation oder dem Entfernen der Erweiterungskarten ausgesteckt werden. Ansonsten können Sie sich verletzen und die Motherboardkomponenten beschädigen. 1.8.1 Installieren einer Erweiterungskarte So installieren Sie eine Erweiterungskarte:... -
Seite 35: Standard-Interruptzuweisungen
(unbelegt) (unbelegt) System-CMOS / Echtzeituhr SCI IRQ, verwendet vom ACPI-Bus Standard PCI-Grafikadapter (VGA) (unbelegt) Microsoft PS/2-Mausanschluss Numerischer Datenprozessor Primärer IDE-Controller (Single fifo) Sekundärer IDE-Controller (Single fifo) * Diese IRQs sind normalerweise für ISA- oder PCI-Geräte verfügbar. ASUS M3A78-EMH HDMI 1-23... - Seite 36 IRQ-Zuw���u�g�� f�� d����� M���������d PCIEX1 Slot – – – – – – – – gemeins. PCIEX16 Slot – – – – – – – – gemeins. Onboard USB1.1 Controller 1 – – – – – – – – gemeins. Onboard USB1.1 Controller 2 –...
-
Seite 37: Pci-Steckplätze -Steckplätze
Grafikkarte im PCI Express x16-Steckplatz installiert und das Element Surroundview im BIOS aktiviert ist. Details siehe Seite 2-26. • Die Surroundview-Funktion unterstützt bis zu vier Bildschirme, zwei über die integrierten VGA- und DVI-D/HDMI-Ausgänge, die anderen beiden über die VGA- und DVI-D/HDMI-Ausgänge an der ATI-Grafikkarte. ASUS M3A78-EMH HDMI 1-25... -
Seite 38: Jumper
M3A78-EMH HDMI Normal RTC löschen (Standard) M3A78-EMH HDMI RTC RAM löschen Sie müssen das RTC nicht löschen, wenn das System wegen Übertaktung hängt. Verwenden Sie die C.P.R. (CPU Parameter Recall)-Funktion, wenn ein Systemfehler wegen Übertaktung auftritt. Sie müssen nur das System ausschalten und neu starten, das BIOS stellt automatisch die Standardwerte für... - Seite 39 USB-Anschlüsse, mit denen zusätzliche USB-Ports angeschlossen werden können. USBPW5-8 PS2_USBPW1-4 USBPW9-12 M3A78-EMH HDMI M3A78-EMH HDMI USB-Gerät-Weckfunktion • Die USB-Gerät-Weckfunktion benötigt eine Stromversorgung, die 500mA am +5VSB-Leiter für jeden USB-Anschluss liefern kann. Andernfalls lässt sich das System nicht starten. •...
-
Seite 40: M3A78-Emh Hdmi Hdj1-Einstellung
HDM/DVI_TX D1N 14 M3A78-EMH HDMI HDMI_SCL HDMI_SCL HDMI_SDA HDMI_SDA M3A78-EMH HDMI HDJ1-Einstellung HDMI (Standard) Um die HDMI-Funktion zu nutzen, stellen Sie das Element VBIOS TYPE im BIOS auf [HDMI] und das Element NB AZALIA auf [Enabled]. Details siehe Seite 2-26. -
Seite 41: Led-Anzeigen Am Lan-Anschluss
Line In-Anschluss (hellblau). Dieser Anschluss verbindet mit Kassettenrecordern, CD- oder DVD-Playern und anderen Audiogeräten. L��� Ou�-A����lu�� (��llg���). Dieser Anschluss verbindet mit Kopfhörern oder Lautsprechern. In 4-Kanal-, 6-Kanal- und 8-Kanalkonfigurationen wird dieser Anschluss zum Frontlautsprecherausgang Mikrofonanschluss (rosa). Dieser Anschluss nimmt ein Mikrofon auf. ASUS M3A78-EMH HDMI 1-29... - Seite 42 Seitenlautsprecherausgang (grau). Dieser Anschluss verbindet in einer 8-Kanal-Audiokonfiguration mit den Seitenlautsprechern. Die Funktionen der Audio-Ausgänge in 2, 4, 6 oder 8-Kanal-Konfigurationen entnehmen Sie bitte der folgenden Audio-Konfigurationstabelle. Aud�� 2-, 4-, 6- �d�� 8-K���l�����gu�������� Kopfhörer Anschluss 4-Kanal 6-Kanal 8-Kanal 2-Kanal Hellblau Line In Line In Line In...
-
Seite 43: Wiedergabe Von Hd Dvds Und Blu-Ray Disks
Die Wiedergabequalität wird von der Geschwindigkeit und Bandbreite Prozessor/Arbeitsspeicher, DVD-Player und den Treibern beeinflusst. Die Verwendung von Prozessoren/Arbeitsspeicher mit größerer Geschwindigkeit und Bandbreite in Verbindung mit einem hochwertigen DVD-Player verbessert die Wiedergabequalität. 14. PS/2-Tastaturanschluss (lila) PS/2-Tastaturanschluss (lila). Hier können Sie eine PS/2-Tastatur anschließen. ASUS M3A78-EMH HDMI 1-31... -
Seite 44: M3A78-Emh Hdmi Paralleler Anschluss
M3A78-EMH HDMI Diskettenlaufwerksanschluss LPT-Anschluss Der LPT (Line Printing Terminal)-Anschluss verbindet mit einem Drucker. Der LPT-Standard ist IEEE 1284, die paralelle Schnittstelle auf IBM PC- kompatiblen Computern. SLCT BUSY ACK# SLIN# ERR# M3A78-EMH HDMI STB# M3A78-EMH HDMI Paralleler Anschluss 1-32 K�����l 1: P��du�����f���u�g... -
Seite 45: Kabelanschluss
Einsteckrichtung beim Anschließen des IDE-Kabels. • Verwenden Sie für Ultra DMA 133/100/66/33 IDE-Geräte ein 80-adriges IDE-Kabel. Falls einer der Gerätejumper auf “Cable-select” eingestellt ist, müssen die anderen Gerätejumper ebenfalls so eingestellt werden. M3A78-EMH HDMI IDE-Anschluss M3A78-EMH HDMI ASUS M3A78-EMH HDMI 1-33... -
Seite 46: M3A78-Emh Hdmi Sata-Anschlüsse
RSATA_TXN1 RSATA_TXN2 RSATA_TXN3 RSATA_TXP1 RSATA_TXP2 RSATA_TXP3 M3A78-EMH HDMI SATA-Anschlüsse Wichtiger Hinweis zu Serial ATA Installieren Sie das Windows XP Service Pack 1, bevor Sie Serial ATA nutzen. ® • Genauere Instruktionen zum Konfigurieren von RAID 0, RAID 1, RAID 5, RAID 10 und JBOD finden Sie im RAID-Benutzerhandbuch auf der Support-DVD. -
Seite 47: M3A78-Emh Hdmi Com-Anschluss
Sie das serielle Anschlussmodulkabel mit diesem Sockel und und befestigen Sie das Modul anschließend an einer Steckplatzaussparung an der Rückseite des Computergehäuses. Die Klammer für den seriellen Anschluss (COM1) muss separat erworben werden. COM1 PIN1 M3A78-EMH HDMI M3A78-EMH HDMI COM-Anschluss ASUS M3A78-EMH HDMI 1-35... -
Seite 48: M3A78-Emh Hdmi Usb 2.0-Anschlüsse
USB56 USB78 USB910 USB1112 M3A78-EMH HDMI M3A78-EMH HDMI USB 2.0-Anschlüsse Verbinden Sie niemals ein 1394-Kabel mit dem USB-Anschluss, sonst wird das Motherboard beschädigt! Das USB 2.0-Modul muss separat erworben werden. Aud�������lu�� f�� �������� ��ufw���� (4-��l. CD) Mit diesen Anschlüssen können Sie Stereo-Audiosignale von Quellen wie CD-ROM-Laufwerken, dem TV-Tuner, oder MPEG-Karten empfangen. - Seite 49 Legacy AC 97-konforme Poldefinition Poldefinition AAFP M3A78-EMH HDMI M3A78-EMH HDMI Azalia Analoger Fronttafelanschluss • Es wird empfohlen, ein High Definition-Fronttafel Audio E/A-Modul mit Es wird empfohlen, ein High Definition-Fronttafel Audio E/A-Modul mit diesem Anschluss zu verbinden, um die High Definition Audio-Funktionen dieses Motherboards nutzen zu können.
- Seite 50 +3 Volt -12 Volt +3 Volt +3 Volt M3A78-EMH HDMI ATX-Stromanschluss • Es wird empfohlen, ein Netzteil, welches die ATX 12 V-Spezifikation 2.0 (oder neuere Version) unterstützt und eine Leistung von mind. 300 W liefern kann zu verwenden. Dieser Netzteiltyp verfügt über 24-pol. und 4- pol.
- Seite 51 SPEAKER PLED M3A78-EMH HDMI Reset +IDE_LED PWRSW M3A78-EMH HDMI Systemtafelanschluss • Systemstrom-LED Dieser 2-pol. Anschluss wird mit der System-Strom-LED verbunden. Verbinden Sie das Strom-LED-Kabel vom Computergehäuse mit diesem Anschluss. Die System-Strom-LED leuchtet, wenn Sie das System einschalten. Sie blinkt, wenn sich das System im Energiesparmodus befindet. .
- Seite 52 1-40 K�����l 1: P��du�����f���u�g...
-
Seite 53: Kapitel 2: Bios-Setup
Dieses Kapitel erklärt Ihnen, wie Sie die Systemeinstellungen über die BIOS- Setupmenüs ändern. Hier finden Sie auch ausführliche Beschreibungen der BIOS-Parameter. BIOS-Setup... -
Seite 54: Verwalten Und Aktualisieren Des Bios
ASUS CrashFree BIOS 3 (Aktualisiert das BIOS über eine bootfähige Diskette/ einen USB-Speicherstick/ die Motherboard Support-DVD, wenn die BIOS-Datei fehlerhaft geworden ist.) ASUS EZ Flash 2 (Aktualisiert das BIOS im DOS über eine Diskette/ einen USB-Speicherstick/ die Motherboard Support-DVD.) ASUS Update (Aktualisiert das BIOS in einer Windows -Umgebung.) -
Seite 55: Afudos-Programm
Stellen Sie sicher, dass die Diskette nicht schreibgeschützt ist und mindestens 1024 KB freien Speicherplatz für diese Datei hat. • Die auf dem Bild dargestellten BIOS-Informationen gelten nur als Beispiel. Der tatsächliche Inhalt des BIOS-Bildschirms kann von dem Beispiel hier abweichen. ASUS M3A78-EMH HDMI... -
Seite 56: Aktualisieren Der Bios-Datei
Hauptdateiname Erweiterungsname Drücken Sie die <Eingabetaste>. Das Programm kopiert die vorliegende BIOS-Datei auf die Diskette. A:\>afudos /oOLDBIOS1.rom AMI Firmware Update Utility - Version 1.19 (ASUS V2.07(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. Reading flash ..done Write to file..ok A:\> Nach dem Kopieren der vorliegenden BIOS-Datei kehrt das Programm zur DOS-Eingabeaufforderung zurück. - Seite 57 Das Programm liest die Datei und startet das Aktualisieren des BIOS. A:\>afudos /iM3A78EMH.rom AMI Firmware Update Utility - Version 1.19(ASUS V2.07(03.11.24BB)) Copyright (C) 2002 American Megatrends, Inc. All rights reserved. WARNING!! Do not turn off power during flash BIOS Reading file ..done Reading flash ..done Advance Check ..Erasing flash ..done Writing flash ..0x0008CC00 (9%) Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet...
-
Seite 58: Asus Crashfree Bios 3-Programm
2.1.3 ASUS CrashFree BIOS 3-Programm ASUS CrashFree BIOS 3-Programm ASUS CrashFree BIOS 3 ist ein Auto-Wiederherstellungs-Dienstprogramm, das Ihnen erlaubt, die BIOS-Datei wiederherzustellen, falls sie versagt oder während des Aktualisierungsvorgangs beschädigt wurde. Sie können eine beschädigte BIOS-Datei über die Motherboard Support-DVD oder eine Diskette/ einen USB- Speicherstick mit der aktuellen BIOS-Datei aktualisieren. -
Seite 59: Wiederherstellen Des Bios Von Der Support-Dvd
Starten Sie das System neu, wenn der BIOS-Aktualisierungsprozess abgeschlossen ist. Das wiederhergestellte BIOS ist vielleicht nicht die neueste BIOS-Version für dieses Motherboard. Sie können diese von der ASUS-Webseite (www.asus. com) herunterladen. Wiederherstellen des BIOS von einem USB-Speicherstick So stellen Sie das BIOS von einem USB-Speicherstick wieder her: Stecken Sie den USB-Speicherstick mit der BIOS-Datei in den USB-Port. -
Seite 60: Asus Ez Flash 2-Programm
ASUS EZ Flash 2-Programm -Programm Mit ASUS EZ Flash 2 können Sie das BIOS mühelos aktualisieren, ohne langwierig von einer Diskette starten und ein auf DOS basierendes Programm verwenden zu müssen. EZ Flash 2 ist in der BIOS-Firmware integriert und kann durch Drücken von <Alt>... -
Seite 61: Asus Update-Programm
Das System darf während der Aktualisierung des BIOS NICHT ausgeschaltet oder neu gestartet werden! Ein Systemstartfehler kann die Folge sein! 2.1.5 ASUS Update-Programm Das ASUS Update-Programm gestattet Ihnen, das Motherboard BIOS in der Windows -Umgebung zu verwalten, zu speichern und zu aktualisieren. Mit dem ®... - Seite 62 So aktualisieren Sie das BIOS über das Internet: Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken. Das ASUS Update-Hauptfenster erscheint daraufhin. Wählen Sie die Option BIO� ���� Wählen Sie die Ihnen das Internet aktualisieren aus am nächsten gelegene...
- Seite 63 Sie es bitte regelmäßig. A��u�l������� d�� BIO� ���� ���� BIO�-D���� So aktualisieren Sie das BIOS über eine BIOS-Datei: Starten Sie das ASUS Update-Programm unter Windows , indem Sie auf ® Start > Programme > ASUS > ASUSUpdate > ASUSUpdate klicken.
-
Seite 64: Bios-Setupprogramm
Die in diesem Abschnitt angezeigten BIOS-Setup-Bildschirme dienen nur als Referenz und können u.U. von dem, was Sie auf dem Bildschirm sehen, abweichen. • Besuchen Sie die ASUS-Webseite (www.asus.com), um die neueste BIOS- Datei für Ihr Motherboard herunterzuladen. 2-12 Kapitel 2: BIOS-Setup... - Seite 65 Element in der Menüleiste aus. Das gewählte Element wird markiert. • Die in diesem Abschnitt gezeigten BIOS-Setup-Anzeigen sollen nur der Veranschaulichung dienen und können sich evtl. von denen auf Ihrem Bildschirm unterscheiden. • Laden Sie die neuesten BIOS-Informationen von der ASUS-Webseite (www.asus.com) herunter. ASUS M3A78-EMH HDMI 2-13...
-
Seite 66: Navigationstasten
2.2.3 Navigationstasten In der unteren rechten Ecke eines Menübildschirms werden Navigationstasten für das jeweilige Menü angezeigt. Verwenden Sie diese Navigationstasten, um Elemente im Menü auszuwählen und die Einstellungen zu ändern. Manche Navigationstasten sind von Bildschirm zu Bildschirm verschieden. 2.2.4 M����l�m���� Wenn ein Element auf der Menüleiste markiert ist, werden die speziellen Elemente für dieses Menü... -
Seite 67: Pop-Up-Fenster
2.88M, 3.5 in. SATA4 :[Not Detected] Select Screen Select Item SATA5 :[Not Detected] Change Field SATA6 :[Not Detected] Select Field General Help SATA Configuration F10 Save and Exit ESC Exit System Information v02.61 (C)Copyright 1985-2007, American Megatrends, Inc. Navigationstasten Pop-up-Fenster U����m����l�m���� ASUS M3A78-EMH HDMI 2-15... -
Seite 68: System Time
M���-M��� Das Main-Menü erscheint und gibt Ihnen einen Überblick über die Grundinformationen zum System, wenn Sie das BIOS Setupprogramm öffnen. Im Abschnitt “2.2.1 BIOS-Menübildschirm” finden Sie Informationen zu Menüelementen und Navigationsanweisungen. BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit Main Settings Use [ENTER], [TAB] System Time [19:34:30] or [SHIFT-TAB] to... -
Seite 69: Primary Ide Master/Slave
Die Datenübertragung von und zu einem Gerät geschieht in mehreren Sektoren auf einmal, wenn Sie [Auto] wählen. Die Datenübertragung von und zu einem Gerät geschieht jedes Mal nur in einem Sektor, wenn Sie [Disabled] wählen. Konfigurationsoptionen: [Disabled] [Auto] ASUS M3A78-EMH HDMI 2-17... -
Seite 70: Sata 1-6
PIO Mode [Auto] Hier können Sie den PIO-Modus auswählen. Konfigurationsoptionen: [Auto] [0] [1] [2] [3] [4] DMA Mode [Auto] Hier können Sie den DMA-Modus auswählen. Konfigurationsoptionen: [Auto] SMART Monitoring [Auto] Hier können Sie die Smart-Überwachung (die Self Monitoring Analysis and Report- Technologie) einstellen. - Seite 71 BIOS SETUP UTILITY Main Options Storage Configuration Disabled OnChip SATA channel [Enabled] Enabled OnChip SATA Type [SATA] SATA IDE Combined Mode [Enabled] OnChip SATA Channel [Enabled] Aktiviert oder deaktiviert den OnChip SATA Channel. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] ASUS M3A78-EMH HDMI 2-19...
-
Seite 72: System Information
OnChip SATA Type [SATA] Dieses Element wird nur angezeigt, wenn OnChip SATA Channel auf [Enabled] eingestellt ist. Hier können Sie den OnChip SATA-Typ einstellen. Konfigurationsoptionen: [SATA] [RAID] [AHCI] SATA IDE Combined Mode [Enabled] Aktiviert oder deaktiviert den SATA IDE Combined-Modus. Konfigurationsoptionen: [Disabled] [Enabled] Wenn SATA IDE Combined Mode auf Disabled eingestellt ist, funktionieren die Anschlüsse 1-4 in allen drei Modi, aber die Anschlüsse 5-6 nur im [RAID] oder... -
Seite 73: Jumperfree Configuration
Lädt die Standardeinstellungen des Systems. [Overclock Profile] Lädt die Übertaktungsprofile mit optimalen Einstellungen für Systemstabilität beim Übertakten. Spread Spectrum [Enable] Hier können Sie die Streuspektrumkontrolle des Taktgenerators aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enable : [Disabled] [Enable ASUS M3A78-EMH HDMI 2-21... - Seite 74 2.4.2 Hy��� ��������� C����gu������ The HyperTransport Hyper Transport Configuration link will run at this NODEO:PCI-X2 HT Link speed if it is slower Link Speed [Auto] than or equal to the Link Width [Auto] system clock and the board is capable. Link Speed [Auto] Hier können Sie die HyperTransport-Verbindungsgeschwindigkeit einstellen. Konfigurationsoptionen: [200MHz] [400MHz] [600MHz] [800 MHZ] [1 GHz] [Auto] Link Width [Auto] Hier können Sie die HyperTransport-Verbindungsbreite einstellen.
-
Seite 75: Chipset
N����B��dg� C����gu������ NorthBridge Chipset Configuration Memory Configuration DRAM Timing Configuration Alternate VID [Auto] Memory CLK :333MHz CAS Latency(Tc1) :5.0 RAS/CAS Delay(Trcd) :5 CLK Row Precharge Time(Trp) :5 CLK Min Active RAS(Tras) :15 CLK RAS/RAS Delay(Trrd) :3 CLK Row Cycle(Trc) :21 CLK ASUS M3A78-EMH HDMI 2-23... - Seite 76 M�m��y C����gu������ Advanced Enable Bank Memory Memory Configuration Interleaving Bank Interleaving [Auto] Channel Interleaving [Disabled] MemClk Tristate C3/ATLVID [Disabled] Memory Hole Remapping [Enabled] DCT Unganged Mode [Always] Power Down Enable [Enabled] Power Down Mode [Channel] Bank Interleaving [Auto] Hier können Sie festlegen, ob Speicherzugriffe auf die verschiedenen Bänke der gleichen Knoten oder knotenübergreifend verteilt werden sollen, um so Zugriffskonflikte zu minimieren.
- Seite 77 Mit dieser Option können Sie die alternative Spannungs-ID im Stromsparmodus festlegen. Konfigurationsoptionen: [1.150 V] [1.125 V] [1.100 V] [1.075 V] [1.050 V] [1.025 V] [1.000 V] [0.975 V] [0.950 V] [0.925 V] [0.900 V] [0.875 V] [0.850 V] [0.825 V] [0.800 V] [Auto] ASUS M3A78-EMH HDMI 2-25...
- Seite 78 Internal Graphics GFX0-GPP-IGFX-PCI Internal Graphics GPP-GFX0-IGFX-PCI PCI-GFX0-GPP-IGFX Primary Video Controller [GFX0-GPP-IGFX-PCI] IGFX-GFX0-GPP-PCI UMA Frame Bufer Size [Auto] Surround View [Disabled] NB AZALIA [Disabled] VBIOS TYPE [DVI] Primary Video Controller [GFX0-GPP-IGFX-PCI] Konfigurationsoptionen: [GFX0-GPP-IGFX-PCI] [GPP-GFX0-IGFX-PCI] : [GFX0-GPP-IGFX-PCI] [GPP-GFX0-IGFX-PCI] [PCI-GFX0-GPP-IGFX] [IGFX-GFX0-GPP-PCI] GFX0: VGA-Ausgang an einer Grafikkarte in einem PCIE x16-Steckplatz GPP: VGA-Ausgang an einer Grafikkarte in einem PCIE x1-Steckplatz IGFX...
- Seite 79 : [Enabled] [Disabled] Azalia Front Panel [HD Audio] Konfigurationsoptionen: [HD Audio] [AC97] : [HD Audio] [AC97] Onboard LAN Controller [Enabled] Konfigurationsoptionen: [Enabled] [Disabled] [Enabled] [Disabled] OnBoard LAN Boot ROM [Disabled] Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] ASUS M3A78-EMH HDMI 2-27...
-
Seite 80: Pcipnp
2.4.6 PCIPnP Die Elemente im PCI PnP-Menü gestatten Ihnen, die erweiterten Einstellungen für PCI/PnP-Geräte zu ändern. Hier können Sie die IRQ und DMA-Kanalressourcen für PCI/PnP- oder alte ISA-Geräte und den Speichergrößenblock für alte ISA- Geräte einstellen. Beim Einstellen der Elemente im PCI PnP-Menü ist Vorsicht geboten. Falsche Werte können u.U. -
Seite 81: Usb Configuration
Legacy USB-Unterstützung deaktiviert. Konfigurationsoptionen: [Disabled] [Enabled] [Auto] : [Disabled] [Enabled] [Auto] USB 2.0 Controller Mode [HiSpeed] Hier können Sie HiSpeed (480 Mbps) oder Full Speed (12 Mbps) für den USB- Controller auswählen. Konfigurationsoptionen: [FullSpeed] [HiSpeed] : [FullSpeed] [HiSpeed] ASUS M3A78-EMH HDMI 2-29... -
Seite 82: Suspend Mode
P����-M��� P����-M��� Die Elemente im Power-Menü gestatten Ihnen, die Einstellungen für das ACPI und APM (Advanced Power Management) zu ändern. Wählen Sie das gewünschte Element aus und drücken Sie anschließend die <Eingabetaste>, um die Konfigurationsoptionen anzeigen zu lassen. BIOS SETUP UTILITY Main Advanced Power Boot Tools Exit... -
Seite 83: Apm Configuration
Hier können Sie festlegen, ob eine PS/2-Tastatur/Maus ein Weck-Ereignis erzeugen kann. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] Power on From S5 By RTC Alarm [Disabled] Hier können Sie festlegen, ob das RTC ein Weck-Ereignis erzeugen kann. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] ASUS M3A78-EMH HDMI 2-31... -
Seite 84: Hardware Monitor
VCORE Voltage�� 3.3V Voltage�� 5V Voltage�� 12V Voltage [xx.xxxV] oder [Ignored] Die integrierte Hardware-Überwachung erkennt den Spannungsstatus automatisch über den integrierten Spannungsregler. �m��� Q-F�� Fu������ [D����l�d] Hier können Sie die ASUS Q-Fan-Funktion zum automatischen Einstellen der Lüftergeschwindigkeit für einen effizienteren Betrieb einstellen. Konfigurationsoptionen: [Disabled] [Enabled] : [Disabled] [Enabled] 2-32... -
Seite 85: Boot Device Priority
Anzahl der auf diesem Bildschirm angezeigten Geräte hängt von der Anzahl der in diesem System installierten Geräte ab. Konfigurationsoptionen: [1st FLOPPY DRIVE] [Hard Drive] [ATAPI CD-ROM] : [1st FLOPPY DRIVE] [Hard Drive] [ATAPI CD-ROM] [1st FLOPPY DRIVE] [Hard Drive] [ATAPI CD-ROM] [Disabled] ASUS M3A78-EMH HDMI 2-33... -
Seite 86: Boot Settings Configuration
Full Screen Logo [Enabled] Hier können Sie die Anzeige eines Vollbildschirm-Logos aktivieren oder deaktivieren. Konfigurationsoptionen: [Disabled] [Enabled] Wählen Sie [Enabled] für dieses Element, um die ASUS MyLogo2™-Funktion zu verwenden. Add On ROM Display Mode [Force BIOS] Hier können Sie den Anzeigemodus für optionales ROM einstellen. -
Seite 87: Security
Supervisor Password :Not Installed disabled password. User Password :Not Installed Change Supervisor Password Change User Password Select Screen Select Item Enter Change General Help F10 Save and Exit ESC Exit v02.61 (C)Copyright 1985-2007, American Megatrends, Inc. ASUS M3A78-EMH HDMI 2-35... -
Seite 88: Change Supervisor Password
Change Supervisor Password Wählen Sie dieses Element, um das Supervisor-Kennwort einzurichten oder zu ändern. Das Element “Supervisor-Kennwort” auf dem Oberteil des Bildschirms zeigt die Werkseinstellung Not Installed an. Das Element zeigt Installed an, nachdem Sie ein Kennwort eingerichtet haben. So richten Sie ein Supervisor-Kennwort ein: Wählen Sie das Change Supervisor Password-Element und drücken anschließend die <Eingabetaste>. -
Seite 89: Change User Password
Hier können Sie festlegen, ob beim Aufrufen des BIOS oder beim Systemstart ein Passwort abgefragt wird. Wählen Sie [Setup], wenn ein Passwort vor dem BIOS- Zugriff abgefragt werden soll. Wählen Sie [System], wenn ein Passwort vor dem Systemstart abgefragt werden soll. Konfigurationsoptionen: [Setup] [Always] ASUS M3A78-EMH HDMI 2-37... -
Seite 90: Asus Ez Flash 2
(C)Copyright 1985-2007, American Megatrends, Inc. 2.7.1 ASUS EZ Flash 2 Hier können Sie ASUS EZ Flash 2 ausführen. Wenn Sie die <Eingabetaste> drücken, erscheint eine Bestätigungsnachricht. Wählen Sie mit der linken/rechten Pfeiltaste zwischen [Yes] oder [No] und drücken Sie die <Eingabetaste>, um Ihre Wahl zu bestätigen. -
Seite 91: Exit-M
Discard Changes Diese Option ignoriert Ihre Änderungen und stellt die zuvor gespeicherten Werte wieder her. Bei Wahl dieser Option erscheint eine Bestätigung. Wählen Sie [Ok], um Änderungen zu ignorieren und zuvor gespeicherte Werte wieder zu laden. ASUS M3A78-EMH HDMI 2-39... -
Seite 92: Load Setup Defaults
Load Setup Defaults Diese Option belegt jeden einzelnen Parameter in den Setup-Menüs mit den Standardwerten. Bei Wahl dieser Option oder Drücken der Taste <F5> erscheint ein Bestätigungsfenster. Wählen Sie [Ok], um die Standardwerte zu laden. Wählen Sie [Exit & Save Changes] oder ändern Sie andere Punkte, bevor Sie die Werte in das beständige RAM speichern. - Seite 93 Dieses Kapitel beschreibt den Inhalt der Support-DVD, die dem Motherboard- Paket beigelegt ist. Software- U���������u�g...
-
Seite 94: Installieren Eines Betriebssystems
Hilfsprogramme, die Sie installieren können, um alle Motherboard-Funktionen nutzen zu können. Der Inhalt der Support-DVD kann jederzeit und ohne Ankündigung geändert werden. Bitte besuchen Sie für Updates die ASUS-Webseite (www.asus.com). 3.2.1 Au�f����� d�� �u�����-DVD Legen Sie die Support-DVD in das optische Laufwerk. Die DVD zeigt automatisch das Treibermenü... - Seite 95 D��v���-M��� Das Drivers-Menü zeigt die verfügbaren Gerätetreiber, wenn das System installierte Geräte erkennt. Installieren Sie die nötigen Treiber, um die Geräte zu aktivieren. ASUS InstAll - Drivers Installation Wizard Startet den ASUS InstallAll - Treiberinstallationsassistenten. Realtek Audio Driver Installiert den Realtek Realtek Audiotreiber.
-
Seite 96: Asus Pc Probe
Systemspannung und alarmiert Sie, wenn ein Problem erkannt wird. Dieses Hilfsprogramm hilft Ihnen, Ihren Computer in bester Arbeitskondition zu halten. ASUS Update Das ASUS Update-Hilfsprogramm gestattet Ihnen, das Motherboard-BIOS in der Windows -Umgebung zu aktualisieren. Dieses Hilfsprogramm benötigt eine Internet- ®... - Seite 97 Klicken Sie auf ein Element, um das Verzeichnis des Handbuches zu öffnen. Die meisten Benutzerhandbücherdateien liegen im Portable Document Format (PDF) vor. Installieren Sie zuerst Adobe Acrobat Reader aus dem Menü ® ® Utilities bevor Sie diese Handbuchdatei öffnen. ASUS M3A78-EMH HDMI...
-
Seite 98: Asus-Kontaktdaten
3.2.6 ASUS Kontaktdaten Klicken Sie auf den Tab Contact, um die ASUS Kontaktinformationen anzuzeigen. Sie finden diese Informationen auch auf der ersten Innenseite der Benutzeranleitung. 3.2.7 Weitere Informationen Die Elemente in der rechten oberen Ecke liefern Ihnen zusätzliche Informationen zum Motherboard und dem Inhalt der Support-DVD. Klicken Sie auf ein Symbol, um die entsprechenden Informationen anzuzeigen. -
Seite 99: Dvd Durchsuchen
Zeigt den Inhalt der Support-DVD in einem Fenster an. F��mul�� f�� ���������� U���������u�g Zeigt das Formular für eine technische Unterstützungsanfrage an, welches bei technischen Anfragen ausgefüllt werden muss. Dateiliste Zeigt den Inhalt der Support-DVD im Textformat mit einer kurzen Beschreibung an. ASUS M3A78-EMH HDMI... - Seite 100 K�����l 3: ��f�w���-U���������u�g...
