4.3.9. AC Strommessung
Der maximale AC Eingangsstrom ist 10A (10A Eingang) oder 600mA (mAµA
Eingang). Versuchen Sie nicht, Ströme zu messen, die die Grenzwerte, die
in diesem Handbuch angegebenen werden, übersteigen. Das Überschreiten
der Stromgrenzwerte könnte einen elektrischen Schock verursachen und das
Messgerät beschädigen.

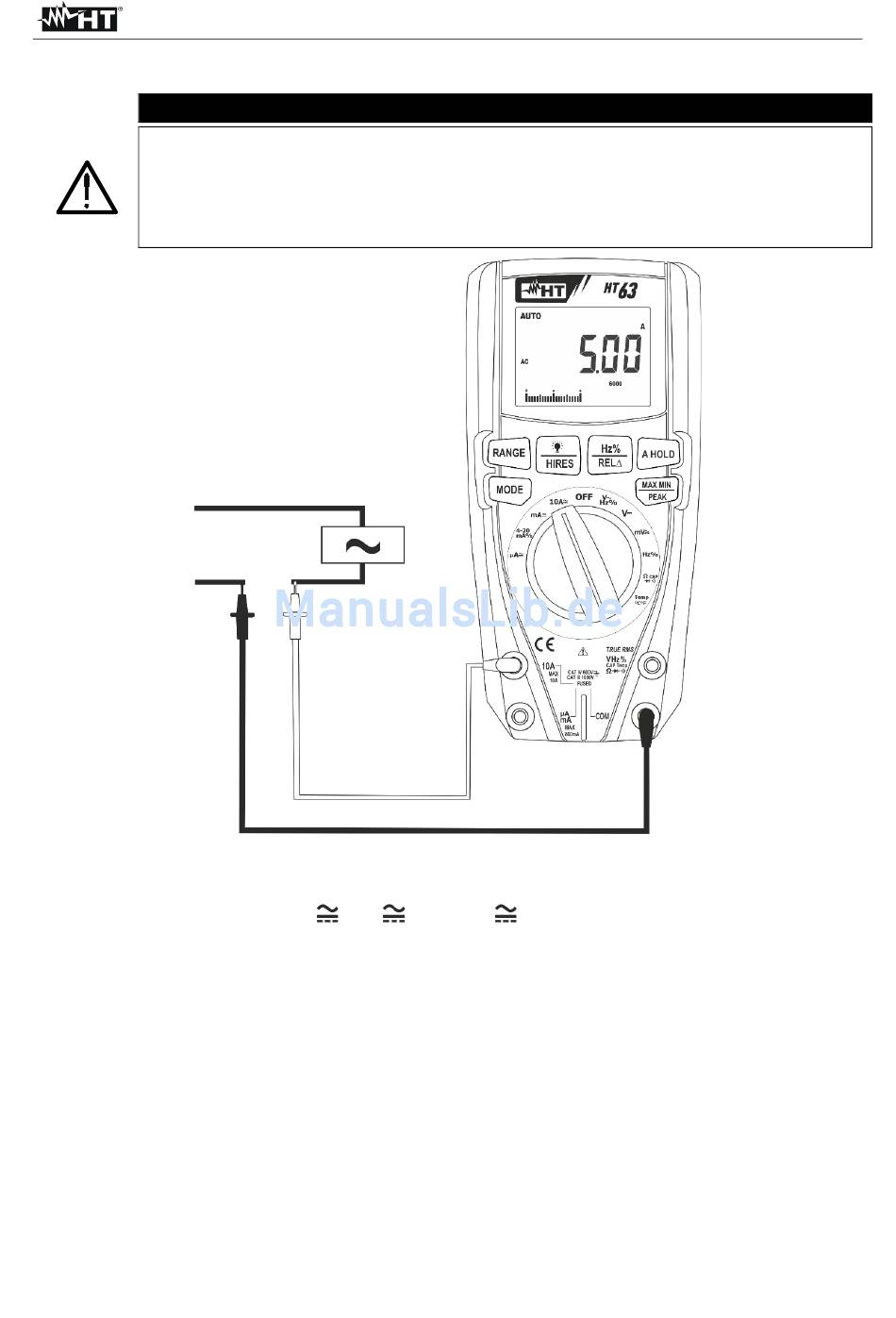

Abb. 10: Verwendung des Gerätes für Wechselstrommessung
1. Trennen Sie die Versorgung des zu messenden Kreises.
2. Wählen Sie die Stellung µA , mA
3. Drücken Sie die MODE Taste zur Auswahl der
4. Verbinden Sie die rote Messleitung mit der 10A oder mAµA Eingangsbuchse und die
schwarze Messleitung mit der COM Eingangsbuchse.
5. Schalten Sie die rote und die schwarze Messleitung in Reihe mit dem Kreis, dessen
Strom Sie messen möchten (siehe Fig. 10).
6. Versorgen Sie den zu messenden Kreis. Der Stromwert erscheint auf dem Display.
7. Wenn im Display die Meldung
worden.
8. Drücken Sie die Hz%/REL∆ Taste zur Auswahl der Messungen
Werte der Frequenz und vom Duty Cycle des Eingangsstroms anzuzeigen. Der Bargraph
ist bei diesen Funktionen nicht aktiv.
9. Zur Verwendung der Funktionen HOLD, RANGE, MAX MIN, PEAK, REL∆ und HIRES,
siehe § 4.2
ACHTUNG
oder 10A
AC
"
O.L
erscheint, ist der höchste messbare Wert erreicht
"
"
DE - 17
Messung.
"
Hz
"
"
HT63
oder
%
, um die
"
"
